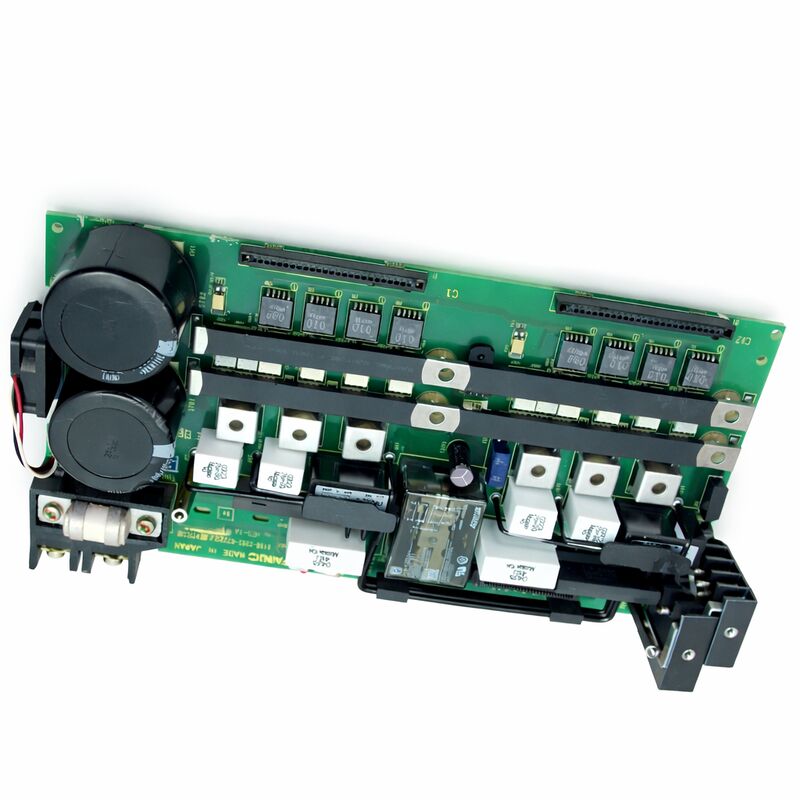

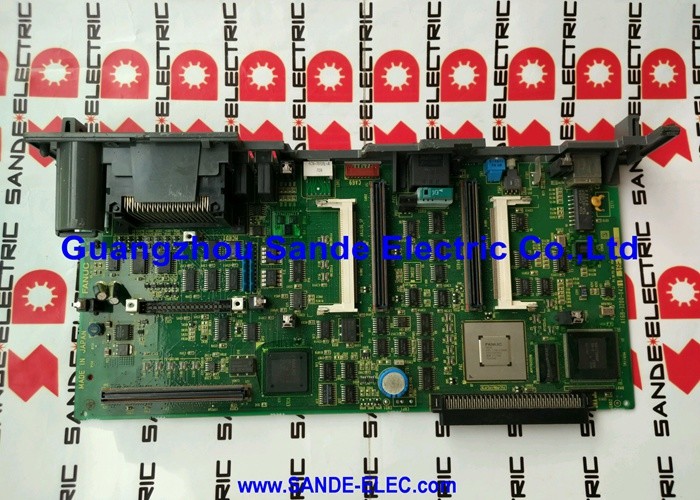

Fanuc A16b-2202-0772 PC 보드 알파 드라이브 유닛 A16B22020772 A16B-22O2-O772

FANUC A16B-2202-0772

부문 번호:A16B-2202-0772

제조사:FANUC (일본)

제품 종류:오퍼레이터 패널 I/O PCB

보드 시리즈:A16B-2202

호환성 시스템:FANUC 시리즈 16 / 18 CNC 및 호환

전반적인 설명

A16B-2202-0772는 FANUC의 A16B-2202 시리즈의 운영자 패널 I/O 인쇄 회로판이다. It belongs to the cluster of I/O boards in FANUC's Series 16 and 18 controller ecosystem that handle the communication between the CNC controller's PMC and the machine tool's operator interface hardware.

조작자 패널 I/O 보드는 인간-기계 인터페이스가 작동하도록 하는 신호를 전달합니다. 기계 패널의 모든 버튼 누르는 것은 이 보드를 통해 수신됩니다.그리고 PMC 사다리에서 구동되는 모든 표시등 상태는이 보드를 통해 출력됩니다.

A16B-2202 시리즈는 다양한 채널 수와 I/O 유형을 아우르는 시리즈 16 및 18 애플리케이션을 위한 FANUC I/O PCB의 범위를 포함한다.

이 시리즈 내에서, 개별 변종은 입력 수, 출력 수, 전기 유형으로 정의됩니다. 어떤 기계와 패널 구성에 서비스하는지 결정합니다.

-0772는 FANUC 시리즈 16/18 시스템 계층 내에서 특정 운영자 패널 I/O 애플리케이션을 위해 구성된 이러한 정의된 변수 중 하나입니다.

이 보드는 컨트롤러 캐비닛에 장착되어 운영자 패널의 배선에 연결됩니다.

그들은 버튼, 키 스위치, 선택 스위치, 비상 정지 회로에서 입력 신호를 수신하고다른 패널 피드백 장치.

그들의 신뢰성은 기계 운영자에게 직접적으로 보입니다. 오류가있는 운영자 패널 I / O 보드는 기계 작동 중에 즉시 눈에 띄는 부족하거나 잘못된 패널 응답을 생성합니다.

주요 사양

운영자 패널 인터페이스 이 게시판이 하는 일

CNC 기계 도구의 운영자 패널은 인간 운영자가 기계와 상호 작용하는 지점입니다.

이 패널 에서, 운영자 는 프로그램 을 시작 하고 중지 하고, 작동 방식 을 선택 하고, 축 이동 을 가능하게 하고, 스핀 들 과 냉매 기능 을 제어 하며, 경보 를 인식 한다.

이 상호작용들 각각은 패널 하드웨어에서 CNC 컨트롤러로 물리적인 전기 신호 경로를 필요로 합니다.

A16B-2202-0772는 입력 쪽에서 신호 경로를 제공합니다. 조작자가 버튼을 누르면 패널 스위치가 회로를 닫습니다.I/O PCB는 이 폐쇄를 감지하고 PMC에 논리적 입력 상태로 제시합니다..

PMC 사다리 프로그램은 이 상태를 읽고 반응하여 모드를 활성화하거나 함수를 시작하거나 NC 커널에 신호를 전달한다.

출력 측면에서는 PMC 드라이브 표시기가 표시됩니다: 모드가 활성화되고 스핀드가 작동하고 도구 교환기가 준비되어 있습니다.

I/O PCB는 PMC에서 이러한 논리적 출력 상태를 받아서 출력 단말기에 연결된 지표 램프 회로 또는 릴레 코일을 통해 전류를 구동합니다.

이 기계의 모든 단추와 표시기는 이 논리 경로를 통과합니다.

I/O PCB는 그것을 가능하게 하는 하드웨어입니다.

근원 및 싱크 협약

A16B-2202 시리즈의 운영자 패널 I/O PCB는 소스 타입과 싱크 타입의 전기 구성으로 생산됩니다. 두 유형은 출력 드라이버 회로에서 전류 흐름 방향을 정의합니다.

소스 타입 출력은 보드에서 로드로 전류를 공급합니다. 보드는 전류 소스로 작용합니다.

부하 램프 또는 릴레이 코일 板의 출력 터미널과 지상 사이에 연결. PMC가 출력을 활성화하면, 보드는 부하를 통해 전류를 운전합니다.

싱크 타입 출력 장치는 지상으로 전류 경로를 제공합니다. 보드는 전류 싱크로 작용합니다.

부하는 공급 전압과 보드의 출력 터미널 사이에 연결됩니다. PMC가 출력을 활성화하면 보드가 출력 터미널을 땅으로 끌어당기고 회로를 완료합니다.

설치 된 보드의 유형은 패널 배선과 일치해야합니다. 싱크 타입 보드가 예상되는 곳에서 소스 타입 보드를 설치하면 잘못된 또는 패널 출력 기능이 없습니다.항상 교체 공급하기 전에 그 라벨에서 설치 된 보드의 전기 유형을 확인.

잘못 된 증상 과 진단

A16B-2202-0772 보드가 고장을 일으키면, 그 증상은 운영자 패널에서 볼 수 있습니다.더 이상 등록되지 않는 입수 (input) ∼ CNC 응답을 생성하지 않는 버튼 누르기 (button press) ∼ 영구적으로 켜져 있거나 영구적으로 꺼져 있는 출력 (output) 은 보드 고장이나 필드 배선 문제로 나타난다..

CNC의 PMC 진단 화면은 직접 진단 도구를 제공합니다.물리적으로 작동하는 동안 입력 레지스터를 모니터링 각 스위치는 보드가 수신 및 신호를 전송하는지 확인.

만약 PMC가 스위치가 작동할 때 올바른 입력 상태를 표시한다면, 해당 채널에 대한 보드가 작동합니다.

스위치가 작동하는 동안 PMC가 변화를 나타내지 않고 스위치와 배선이 정상인 것으로 확인되면 해당 채널에 대한 보드의 입력 회로가 고장 났을 것입니다.

출력 장애는 PMC의 강제 출력 기능을 사용하여 특정 출력 상태를 명령하고 해당 램프 또는 장치가 응답하는지 패널에서 확인함으로써 유사하게 진단됩니다.

FAQ

Q1: 컨트롤러 캐비닛에서 유지 보수 절차를 거친 후 몇 개의 운영자 패널 버튼이 작동하지 않았습니다. 전선이 손상되지 않은 것처럼 보입니다. A16B-2202-0772가 잘못 될 수 있습니까?

컨트롤러 캐비닛의 유지 보수 작업은 의도하지 않은 커넥터 장애를 일으킬 수 있습니다.패널 배선과 I/O PCB 사이의 모든 커넥터가 완전히 고정되어 있는지 확인합니다..

부분적으로 부착되지 않은 커넥터는 당신이 설명한 패턴을 정확히 생성합니다.

모든 커넥터를 다시 설치하고, 패널 기능을 테스트하고, 확인 된 커넥터 좌석에서 고장이 지속되면 판에 손상을 검사하십시오.

Q2: 패널 표시등은 PMC 상태와 상관없이 모두 영구적으로 켜져 있습니다. 이것은 I/O PCB 결함입니까 또는 전선 결함입니까?

올바른 PMC 상태에도 불구하고 영구적으로 켜진 출력은 출력 드라이버 회로 또는 배선에서 단회로 상태를 나타냅니다.

램프 회로의 일반적인 공급 전압이 올바른 수준인지 확인합니다. 공급 장치의 과전압으로 인해 램프가 손상된 출력 드라이버 보호 회로를 통해 조명 할 수 있습니다.

공급 전압이 맞다면, PMC가 출력을 끄는 것을 확인하기 위해 PMC 출력 레지스터를 모니터링합니다.

PMC 명령어가 꺼져 있지만 램프가 계속 켜져 있다면 보드의 출력 드라이버 섹션이 실패했을 가능성이 있습니다.

Q3: 기계는 냉각액으로 침수되었고 운영자 패널은 작동을 중단했습니다. A16B-2202-0772는 냉각액 오염 후 복구 될 수 있습니까?

회복은 오염의 정도와 얼마나 빨리 처리되는지에 달려 있습니다.아직 진열을 일으키지 않은 냉각물 안개에 노출 된 보드는 종종 전자 안전 접촉 청소기로 청소하고 철저한 건조 후에 다시 사용 할 수 있습니다..

침수되거나 오랫동안 젖어있는 보드는 일반적으로 완전히 복구 할 수없는 염증을 나타냅니다.

청소 후 확대판을 검사하십시오 구리 흔적 또는 부품 선에 활성 경화가 판이 안정적으로 복구 될 수 없다는 신호입니다.

Q4: 교체 제품을 구입하기 전에 설치된 A16B-2202-0772의 I/O 유형 (원 또는 싱크) 을 어떻게 확인합니까?

보드 라벨을 직접 읽으십시오. 설치된 보드의 라벨은 설명 또는 사양 라인에서 I/O 유형을 식별합니다.

표지판이 손상된 경우 기계의 전기 문서를 참조하십시오. I/O PCB 유형은 기계 유지보수 설명서의 컨트롤러 구성 섹션에 명시되어 있습니다.

이 둘 중 하나라도 없는 경우, 자격을 갖춘 FANUC 기술자는 적절한 시험 장비로 보드의 출력 단말기에서 회로 특성을 측정하여 유형을 결정할 수 있습니다.

Q5: 이 보드를 교체 한 후, CNC는 이전에는 존재하지 않았던 운영자 패널 통신 오류를 보여줍니다. 무엇이 잘못 될 수 있습니까?

보드 교체 후 운영자 패널 통신 오류는 일반적으로 세 가지 문제 중 하나를 나타냅니다. 교체 보드는 원래보다 다른 I/O 링크 주소 구성을 가지고 있습니다.교체 보드에서 연결 장치가 완전히 연결되지 않은 경우, 또는 교체 보드에서 오류가 발생하여 I/O 링크 버스에서 오류 상태가 발생합니다.

먼저 I/O 링크 주소 설정과 커넥터 좌석을 확인하세요.

두 가지 모두 정확하다는 것이 확인되면 교체판을 교체해야 할 수도 있습니다.
