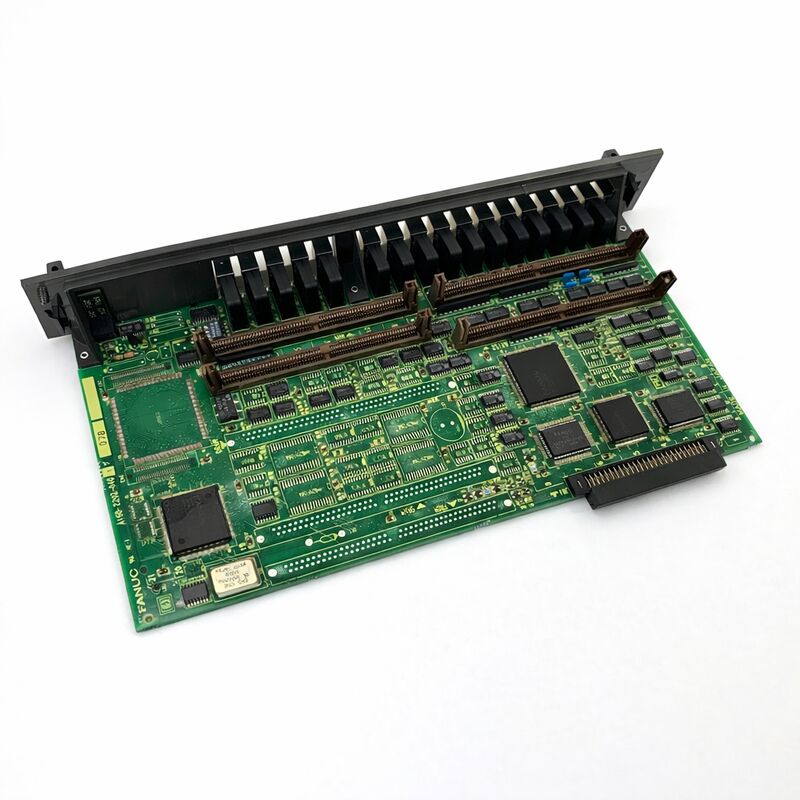

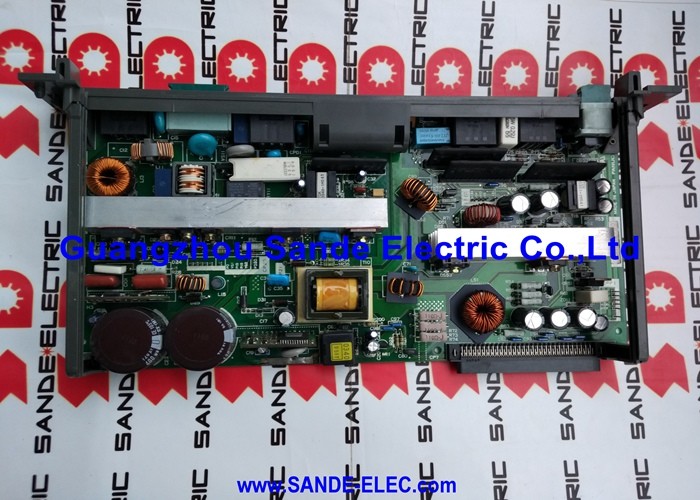

Fanuc A16B-2202-0790 PC 보드 알파 드라이브 유닛 A16B22020790 A16B-22O2-O79O

FANUC A16B-2202-0790 | 오퍼레이터 패널 I/O PCB — A16B-2202 시리즈, 시리즈 16 / 18, 일본산

부품 번호: A16B-2202-0790

제조사: FANUC Corporation (일본)

제품 유형: 오퍼레이터 패널 I/O PCB

보드 시리즈: A16B-2202

호환 시스템: FANUC 시리즈 16 / 18 CNC 및 호환

개요

A16B-2202-0790은 FANUC의 A16B-2202 시리즈에 속하는 오퍼레이터 패널 I/O 인쇄 회로 기판입니다. 이 보드는 FANUC 시리즈 16 및 18 컨트롤러 생태계의 I/O 인터페이스 PCB 클러스터에 속하며, CNC 컨트롤러의 PMC 래더 프로그램과 공작 기계의 오퍼레이터 패널 하드웨어를 연결합니다.

A16B-2202 시리즈는 이러한 I/O 보드의 잘 정의된 범위를 포함하며, 다양한 변형은 다른 입출력 채널 수와 전기적 구성을 제공합니다. -0790은 이 확립된 제품군 중 하나의 변형입니다.

오퍼레이터 패널 I/O 보드의 목적은 명확합니다. 인간 오퍼레이터와 CNC 컨트롤러 간의 전기적 인터페이스입니다.

오퍼레이터가 피드레이트 오버라이드 버튼을 누르거나, 모드 선택 스위치에서 모드를 선택하거나, 사이클 시작 버튼을 누르면 해당 물리적 동작이 전기 신호를 생성합니다.

I/O PCB는 이러한 신호를 수신하여 디지털 상태로 변환하고 PMC의 입력 레지스터에 제공합니다. PMC 래더 프로그램은 이러한 입력을 읽고 적절한 CNC 기능을 활성화하거나 적절한 기계 출력을 구동하여 응답합니다.

반대 경로도 마찬가지로 중요합니다. 패널의 모든 표시등(사이클 실행 표시등, 스핀들 활성 표시등, 경보 표시등)은 PMC의 출력 로직에 의해 구동됩니다. I/O PCB의 출력 회로는 이러한 논리적 출력 명령을 받아 물리적 램프를 켜는 전류로 변환합니다.

주요 사양

CNC 시스템 아키텍처의 패널 I/O

오퍼레이터 패널과 CNC 컨트롤러 간의 관계는 전적으로 I/O PCB를 통해 중재됩니다. 이는 의도된 설계입니다.

패널의 물리적 배선(스위치, 램프, 선택기를 위한 수십 또는 수백 개의 개별 도체)은 CNC 컨트롤러의 메인 로직에 직접 연결되지 않습니다. I/O PCB에 연결됩니다. I/O PCB는 신호 컨디셔닝, 보호 및 필드 신호를 컨트롤러 호환 논리 레벨로 변환하는 전기적 인터페이스를 제공합니다.

이 분리는 여러 목적을 수행합니다.

패널의 필드 배선은 노이즈, 스위칭 과도 현상 및 근처 전력 도체와의 교차 결합을 전달할 수 있습니다.

I/O PCB의 입력 회로는 이러한 신호를 필터링하고 디바운싱하여 PMC가 깨끗하고 안정적인 데이터를 수신하도록 합니다.

I/O PCB의 출력 회로는 표시등에 필요한 상대적으로 높은 전류를 구동합니다. 이 전류는 직접 연결될 경우 컨트롤러의 로직 회로를 손상시킬 수 있습니다.

PMC는 FANUC의 I/O Link 직렬 버스를 통해 I/O PCB와 통신합니다.

이 직렬 연결은 컨트롤러 캐비닛과 오퍼레이터 패널 간의 물리적 거리가 개별 신호선의 길이에 의해 제한되지 않음을 의미합니다.

I/O Link 케이블은 컨트롤러와 I/O PCB 간의 모든 채널 데이터를 고속 직렬 데이터 스트림으로 전달합니다.

I/O PCB는 이 데이터를 역다중화하고 물리적 출력을 그에 따라 구동합니다.

고장 패턴 및 진단

오퍼레이터 패널 I/O 보드 고장은 CNC 시스템에서 오퍼레이터가 가장 쉽게 인지할 수 있는 고장 중 하나입니다.

패널은 오퍼레이터와 기계 간의 주요 인터페이스입니다. I/O 보드가 고장 나면 즉시 명백해집니다. 버튼이 응답하지 않거나, 표시등이 잘못된 상태를 표시하거나, 안전 인터록 입력이 올바르게 읽히지 않아 기계가 자동 모드로 진입하지 못할 수 있습니다.

CNC의 PMC 진단 화면은 주요 진단 도구입니다. 이 화면은 시스템의 모든 I/O 주소의 실시간 상태를 보여줍니다.

숙련된 기술자는 물리적으로 버튼을 누르고 뗄 때 특정 패널 버튼의 입력 주소 상태를 모니터링합니다.

주소가 상태를 변경하면 해당 채널의 입력 회로가 작동하는 것입니다. 그렇지 않으면 보드, 배선 또는 패널 장치 자체에 결함이 있는 것입니다.

여러 입력 또는 출력 고장이 동시에 발생하는 경우(특히 하나의 커넥터 그룹에서) 배선 문제보다는 보드 고장을 강력하게 시사합니다.

개별 배선 고장은 일반적으로 한 번에 하나의 신호에 영향을 미치지만, 보드 고장은 공통 입력 또는 출력 드라이버를 공유하는 여러 채널에 영향을 미치는 경향이 있습니다.

I/O PCB 선택 — A16B-2202 제품군

A16B-2202 시리즈에는 다양한 I/O 채널 수와 전기적 유형을 제공하는 여러 변형이 포함되어 있습니다.

변형은 입력 수, 출력 수, 고속 스킵(HDI) 기능 포함 여부 및 전기적 유형(소스 또는 싱크)으로 구분됩니다.

올바른 교체품을 선택하려면 설치된 보드의 정확한 부품 번호를 알아야 합니다.

0790 변형은 A16B-2202 제품군 내에서 특정 I/O 구성을 제공합니다. 채널 수가 유사하더라도 다른 접미사 변형으로 교체하면 잘못된 전기적 유형 또는 호환되지 않는 I/O 주소 할당의 위험이 있습니다.

항상 정확한 부품 번호 일치를 소싱하십시오.

자주 묻는 질문

Q1: 번개 사건 이후 기계 패널의 모드 선택기와 일부 푸시 버튼이 응답하지 않습니다. CNC에는 경보가 표시되지 않습니다. A16B-2202-0790이 손상되었을 수 있습니까?

번개 사건은 건물 전기 공급 또는 패널에서 오는 긴 케이블 경로를 통해 제어 캐비닛에 전압 과도 현상을 유입시킬 수 있습니다. I/O PCB는 필드 배선에 직접 연결되어 이 경로에서 과도 에너지를 흡수할 수 있습니다.

입력 보호 회로가 고장 나서 보드에 전원이 공급되더라도 입력 채널이 작동하지 않을 수 있습니다.

PMC는 계속 실행되고 있지만 패널 입력 신호를 수신하지 못하기 때문에 CNC에 경보가 표시되지 않습니다.

보드 교체가 적절한 대응입니다.

Q2: 패널의 여러 표시등이 기계의 실제 상태와 관계없이 항상 켜져 있습니다. A16B-2202-0790에서 이 원인은 무엇일 수 있습니까?

올바른 PMC 로직 상태(PMC가 출력을 끄도록 명령)에서 영구적으로 켜진 출력은 보드의 출력 드라이버 섹션 고장을 나타냅니다. 출력 드라이버는 배선 고장, 램프 공급 전압 과다 또는 단순한 부품 노후화로 인해 손상되었을 수 있습니다.

램프 공급 전압이 사양 범위 내에 있는지 확인하십시오.

정확하고 PMC가 출력을 끄도록 명령하는 경우 보드의 출력 드라이버 IC가 고장난 것입니다. 보드를 교체하십시오.

Q3: 컨트롤러와 A16B-2202-0790 간의 I/O Link 연결에서 통신 오류 경보가 표시됩니다. 케이블은 손상되지 않은 것으로 보입니다. 무엇을 조사해야 합니까?

확인된 양호한 케이블의 I/O Link 통신 오류는 I/O Link 주소 충돌(보드가 최근에 교체되거나 재구성된 경우), 보드의 결함 있는 I/O Link 인터페이스 회로 또는 컨트롤러 측의 I/O Link 인터페이스 문제로 인해 발생할 수 있습니다.

보드의 I/O Link 주소 설정을 CNC의 I/O 할당 매개변수와 비교하여 확인하십시오.

주소가 올바르고 경보가 지속되면 보드의 I/O Link 인터페이스 회로가 고장났을 수 있습니다.

Q4: 유지보수 기술자가 최근 기계 캐비닛 내부에서 작업했습니다. 그 후 일부 패널 기능이 불안정했습니다. 눈에 보이는 손상은 없습니다. 무슨 일이 일어났습니까?

캐비닛 작업 후 불안정한 패널 기능은 일반적으로 커넥터가 부분적으로 제대로 끼워지지 않았음을 나타냅니다.

기술자가 캐비닛에서 작업하는 동안 A16B-2202-0790의 커넥터를 실수로 건드렸을 수 있습니다. 전원을 끄고 A16B-2202-0790의 커넥터를 찾아 각 커넥터를 단단히 다시 끼우십시오.

또한 실수로 분리되거나 끼인 케이블이 있는지 확인하십시오.

대부분의 경우 이 문제가 보드 교체 없이 해결됩니다.

Q5: 기계에는 0i-TB 컨트롤이 있지만, 문서에는 A16B-2202-0790이 시리즈 16/18 보드로 나열되어 있습니다. 사용할 수 있습니까?

0i-TB와의 호환성은 컨트롤러의 I/O 구성에 따라 다릅니다. A16B-2202 제품군의 일부 I/O PCB는 I/O Link 아키텍처와 주소 범위가 호환되는 경우 여러 FANUC 컨트롤러 세대에 걸쳐 사용됩니다.

기계의 전기 문서 또는 FANUC 서비스 참조를 참조하여 0i-TB 구성과의 특정 보드 호환성을 확인하십시오.

호환성이 명시적으로 확인되지 않은 구성에는 보드를 절대 설치하지 마십시오.
