| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-2202-0726 |
부문 번호:A16B-2202-0726
제조사:FANUC (일본)
제품 종류:I/O 인터페이스 PCB (DI/DO 보드)
보드 시리즈:A16B-2202
설명:PCB ∙ DI/DO: 104/72 고속 스키프 없이, F16M/T

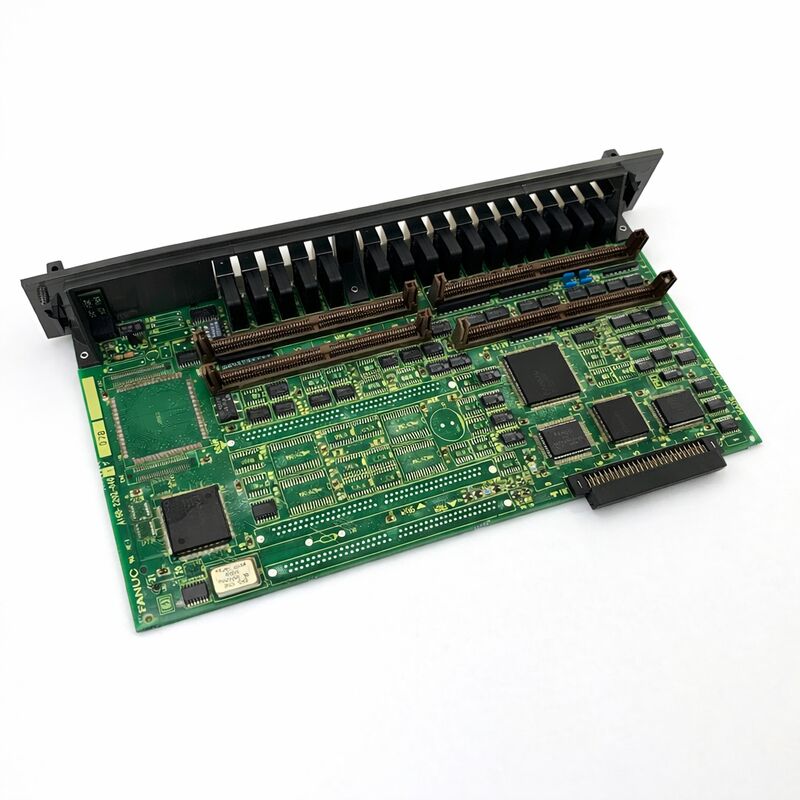

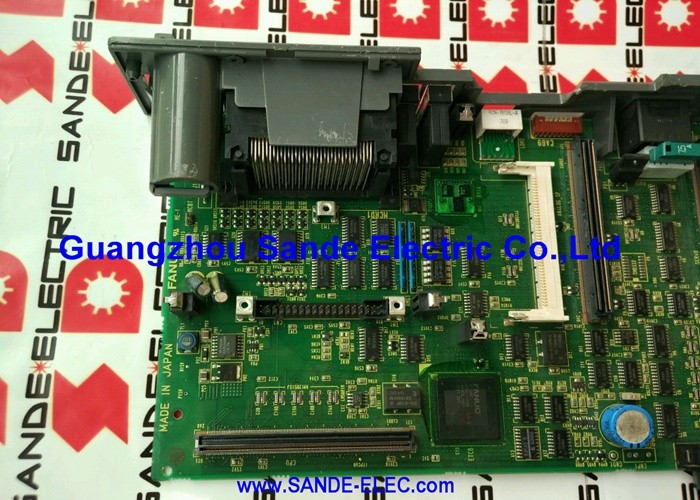

A16B-2202-0726는 FANUC의 F16M 및 F16T CNC 컨트롤러의 I/O 인터페이스 인쇄 회로 보드입니다.그것은 원격 디지털 입력 및 CNC 컨트롤러의 PMC (프로그램 가능한 기계 컨트롤러) 와 기계 도구의 현장 장치 사이의 출력 인터페이스를 제공합니다, 하나의 보드를 통해 104개의 디지털 입력과 72개의 디지털 출력을 수행합니다.
The F16M and F16T controllers — successors to the earlier 16-A generation — were among the first FANUC CNC platforms to offer a genuinely high-capability control solution for production machining at competitive prices.
그들은 표준 FANUC 프로그래밍 환경을 실행하고, 알파 드라이브 시스템을 지원하며, 정밀 부품 제조가 요구하는 가공 성능을 제공했습니다.
I/O 보드는 이 모든 컨트롤러 지능과 물리적 기계를 연결하는 부품입니다. 도구 교체 메커니즘, 냉각체 시스템, 축 제한 스위치, 문 잠금 장치,그리고 기계장치를 완전한 생산 시스템으로 만드는 모든 분리 제어 요소.
'W/O High-Speed Skip'라는 명칭은 중요한 식별자입니다.
The high-speed skip function allows the CNC to detect a high-speed skip signal from an in-process gauging probe or touch sensor and immediately record the current axis position without the latency of the standard I/O scan.
A16B-2202-0726에는 이 회로가 포함되어 있지 않습니다. 이것은 공정 중 측정 또는 고속 측정 응용 프로그램이 필요하지 않은 기계용 버전입니다.스키 기능의 동반자는 A16B-2202-0725 (스키 입력 추가와 같은 104DI/72DO 세수를 가지고) 이다..
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A16B-2202-0726 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | I/O 인터페이스 PCB |
| 보드 시리즈 | A16B-2202 |
| 호환성 있는 시스템 | 시리즈 16-A ∙ F16M, F16T |
| 디지털 입력 | 104 |
| 디지털 출력 | 72 |
| 고속 스키프 | 포함되지 않습니다 |
| I/O 타입 | 싱크 타입 (NPN 싱크 입력/출력) |
| 신호 전압 | 24V DC |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 상태 | 제조업체에 의해 중단 |
F16M에 의해 제어되는 가공 센터는 많은 I/O 트래픽을 생성합니다. 도구 매거진의 주머니는 입력값을 확인하고 자동 도구 교환기의 순서 상태 신호는냉각 시스템의 흐름 및 레벨 스위치, 팔레트 시스템의 위치는 확인, 칩 컨베이어 오류 입력, 수압 압력 센서, 문 잇따라 안전 입력모든 공기 및 수압 기능에 대한 전자기 명령어, 냉각물 밸브 신호, 표시등, 사이클 시작 출력.
완전한 가공 센터는 60~80 입력 및 40~50 출력 포인트를 쉽게 사용할 수 있습니다.
A16B-2202-0726의 104/72 용량은 기계 제작자에게 선택의 여지가있는 완전한 기계에 대한 머리 공간을 제공합니다.
72개의 출력은 기계의 24V DC 릴레 스필, 소레노이드 밸브, 그리고 지표 회로를 직접적으로 구동한다.
각 출력 회로는 표준 산업 리레 스필 및 소레노이드 사양에 부합하는 정의된 평준 전류를 가지고 있습니다. 일반적으로 점당 200mA 정도입니다.
이 등급을 초과하면 출력 트랜지스터가 손상됩니다. 올바르게 크기를 가진 출력 퓨징과 올바르게 지정된 부하는 기계의 전기 설계의 중요한 측면입니다.
고속 점프 기능은 작업 중 측정 탐사선으로 장착된 기계에 적합합니다. 기계에 있는 동안 가공된 부분을 측정하는 Renishaw 또는 Heidenhain 탐사선,제거하지 않고.
탐사선이 작업 부위에 닿을 때 점프 신호를 생성합니다. CNC는 접촉 시점의 정확한 축 위치를 마이크로 초점의 정확도로 기록해야합니다.PLC 스캔 사이클이 그 순간에 어디에 있는지 상관없이.
A16B-2202-0726과 같은 표준 I/O는 PMC 스캔 사이클에서 입력값을 처리합니다.
스캔 사이클은 지연을 도입합니다. 느린 피드 속도에서 특징을 측정하는 탐사선에서는 이러한 지연이 허용될 수 있습니다.
생산에서 일반적으로 사용되는 입력 속도에 높은 정확도의 프로세스 측정을 위해 표준 I/O 스캔의 지연 시간은 너무 크며 고속 스키프 회로가 필요합니다.
A16B-2202-0726을 가진 기계가 나중에 프로세스 중 측정을 추가해야하는 경우, I/O 보드는 A16B-2202-0725로 교환하여 고속 점프 입력을 얻어야 합니다.
이건 하드웨어의 변화입니다. 매개 변수가 아닙니다.
A16B-2202-0726은 생산이 중단됩니다. 원래 보드가 고장 났을 때, 대체 제품은 후품 공급망에서 나옵니다.0726 (스키프 없이) 와 0725 (스키프 없이) 는 모두 정해진 서비스 역사와 함께 알려진 양입니다.공급자는 종종 두 가지 변종을 모두 보유하고 있습니다.
교체 절차는 간단합니다: 물리적 보드 교환, 모든 커넥터 좌석 확인, 그리고 CNC의 I/O 진단 화면을 통해 기능 검증.
There are no parameters specific to the I/O board that need to be configured — the PMC's I/O address assignments for this board are stored in the CNC's PMC parameters and survive the board swap unchanged.
Q1: A16B-2202-0726의 여러 출력 포인트가 작동을 중단했습니다. PMC 출력 명령어는 올바르게 확인되었습니다. 보드가 고장 났습니까?
올바른 PMC 명령으로 여러 개의 죽은 출력 포인트가 출력 트랜지스터 장애와 일치합니다. 일반적으로 단회로 또는 연결된 부하에 대한 인덕티브 픽백에서 발생하는 과류로 인해 발생합니다.
실패한 출력이 같은 커넥터에 있는지 확인하거나 공통된 토지 반환을 공유하는지 확인하십시오.
출력 피지들이 고장점 그룹에 장착된 경우, 먼저 그들을 확인. 피지들이 손상되지 않고 출력이 여전히 죽은 경우,보드의 출력 드라이버 섹션이 고장 났고 보드를 교체해야합니다..
Q2: CNC는 A16B-2202-0726을 포함하는 I/O 통신 경보를 보여줍니다. 보드 커넥터가 다시 설정되었습니다. 또 다른 무엇을 확인해야합니까?
커넥터 재부착 후, I/O 보드에 24V DC 공급 전압을 확인합니다. 저전압 상태는 보드 고장을 모방하는 통신 경보를 유발합니다.
보드의 24V 입력 터미널에서 공급을 측정합니다. 공급 소스에서 아니라 공급 배선에서 전압 하락을 감지하기 위해.
또한 I/O 보드와 CNC의 메인 보드 사이의 I/O 버스 케이블을 손상 또는 느슨한 접촉에 대해 확인하십시오.
Q3: 기계는 프로세스 중 측정 기능을 추가해야합니다. A16B-2202-0726는 탐사 시스템을 지원 할 수 있습니까?
A16B-2202-0726은 공정 중 정밀 측정에 필요한 고속 스키프 입력 회로가 없습니다. 표준 I/O 입력 지연 시간은 정확한 탐사 위치 캡처에 너무 높습니다.프로세스 중 측정을 추가하기 위해, I/O 보드는 A16B-2202-0725로 교체해야 합니다 (고속 스키프 입력 장치가 있습니다).
기계의 PMC 프로그램 또한 탐사 논리를 처리하기 위해 업데이트가 필요하고, 스키 기능의 CNC 매개 변수는 구성이 필요합니다.
Q4: A16B-2202-0726의 일부 입력 장치가 간헐적으로 잘못된 상태를 읽습니다. 영향을받는 입력 장치에 대한 배선이 확인되었으며 올바르습니다. 보드가 고장 났습니까?
정렬된 입력 오류로 입력 필터 콘덴시터 손상
입력 필터 콘덴서들은 24V 입력 신호가 광적 격리기에 도달하기 전에 평평하게 합니다.
콘덴서들이 노화되면서 필터링 효과는 감소하여 소음 변수가 잘못된 입력값을 생성할 수 있습니다.
이 증상은 온도에 의존하며 일반적으로 보드가 가열되면서 악화됩니다. 보드 교체 또는 콘덴서 수준의 리뉴얼이 이것을 해결합니다.
Q5: 같은 시리즈 16-A 모델의 다른 기계에서 A16B-2202-0726를 교체 할 수 있습니다. 직접 사용할 수 있습니까?
동일한 컨트롤러 플랫폼의 A16B-2202-0726은 직접 교환됩니다 ′′ 보드는 기계 특정 구성이 저장되지 않은 표준 아이템입니다.
이 보드에 대한 PMC의 I/O 주소 매핑은 CNC의 PMC 매개 변수에 저장되며 보드 자체에는 저장되지 않습니다.
대체 보드를 설치한 후, I/O 포인트는 매개 변수 변경 없이 작동해야 합니다.
설치 후 CNC의 I/O 진단 화면을 통해 모든 예상 입력과 출력이 올바르게 반응하는지 확인합니다.
