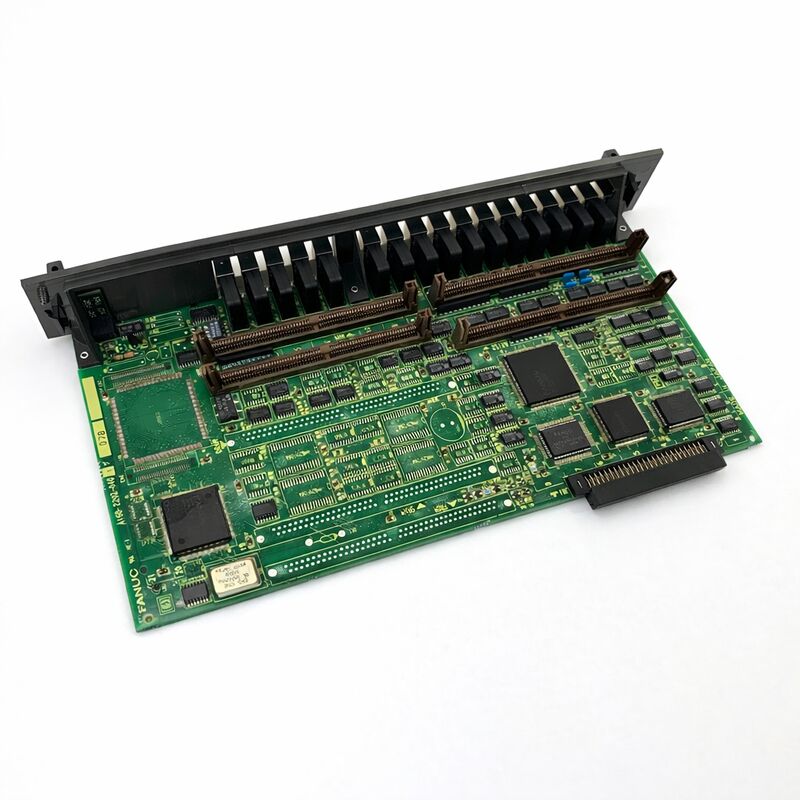

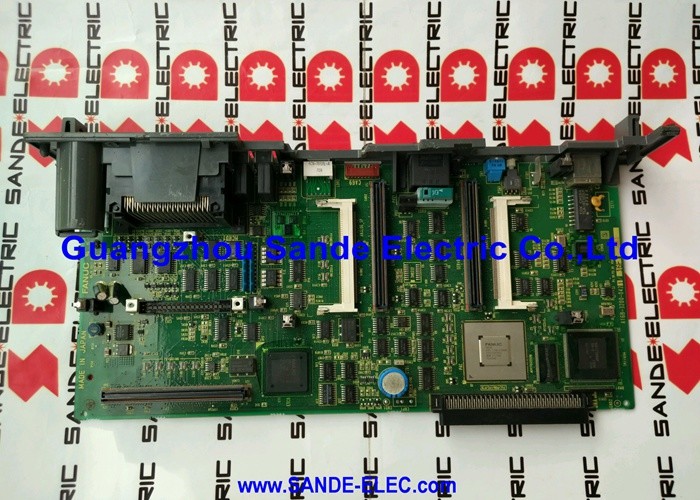

사용된 FANUC SERVO AMPLIFIER BOARD A16B-2202-0682 A16B22020682 A16B-22O2-O682

FANUC A16B-2202-0682

부문 번호:A16B-2202-0682

제조사:FANUC (일본)

제품 종류:스핀드 증폭기 전력 배선판 (드라이브 보드)

보드 시리즈:A16B-2202

전반적인 설명

A16B-2202-0682는 FANUC의 A06B-6082-H211 Alpha SPMC-11 스핀드 증폭 모듈 내부의 전력 배선 보드 ∙ 드라이브 보드 ∙입니다.

SPMC-11의 두 보드 구조에서, 이것은 전원 단계입니다.그리고 DC 버스와 스핀들 모터에 대한 물리적 전력 연결.

A20B-2001-0781 제어 PCB는 모든 신호 수준의 정보를 처리하고 A16B-2202-0682는 수신되는 현재 명령을 실행합니다.

SPMC-11 (스핀들 증폭 모듈 C, 11kW) 는 FANUC의 Alpha C 스핀들 제품 라인의 일부입니다그리고 좁은 90mm 모듈 형식의 독립 스핀들 증폭기를 필요로 하는 턴.

일반적으로 리드웰 CNC 기계, FANUC Robodrill 가공 센터 및 기타 컴팩트 기계 도구에서 발견됩니다.SPMC-11 모듈은 1형 인터페이스를 사용하여 αC6 및 αC8 시리즈 AC 스핀드 모터를 구동합니다..

드라이브 보드의 48A 등급 출력 전류는 SPMC-11의 13.2kW 연속 등급에 해당합니다. 시스템의 PSM (전력 공급 모듈) 에서 제공되는 283V DC 버스 전압에서,이 보드는 변주 주파수 3단계 출력을 생성하는 스위치 트랜지스터 전류를 처리 스핀드 모터를 운전.

90mm 모듈 너비는 SPMC-11을 좁은 스핀들 모듈들 중 하나로 배치합니다.하나의 외부) 더해 외부 히트 싱크 이 콤팩트 발자국 내에서 열 부하를 관리.

주요 사양

SPMC-11 아키텍처

SPMC-11는 전자 장치를 두 가지 기능적 계층으로 분리합니다. A20B-2001-0781 제어판은 스핀드의 닫힌 루프 속도와 토크 제어,모터의 위치 센서로부터 피드백을 처리, CNC와 연쇄 통신을 처리하고 전력 보드에 필요한 게이트 드라이브 신호를 생성합니다.

A16B-2202-0682는 이 게이트 신호를 수신하고 트랜지스터를 전환하는 데 사용합니다.그리고 스핀드 모터를 느리게.

이 분리 는 건축적 으로 의도적 이다. 스핀드 드라이브 는 매우 다른 요구 를 처리 해야 한다. 스핀드 는 초 에 0 에서 최대 속도 로 가속 해야 한다.다른 절단 부하에서 일정한 속도를 유지합니다., 그리고 빠른 도구 변경을 위해 똑같이 빠르게 느려집니다.

이 모든 것은 SPMC-11에서 48A까지 매우 큰 전류를 정밀 타이밍으로 전환하는 능력을 필요로합니다.전원 보드에 높은 전류 구성 요소를 배치하면 더 섬세한 신호 레벨 제어 회로에서 물리적으로 분리됩니다..

전원 보드의 트랜지스터는 재생 브레이킹 사이클도 처리합니다. 스핀드가 느려지면 모터는 발전기 역할을 하며 DC 버스에 에너지를 반환합니다.SPMC-11의 전원 보드는 PSM와 연동하여 이 양방향 에너지 흐름을 관리.

소프트웨어 버전 호환성

SPMC-11 모듈은 세 가지 소프트웨어 변형으로 제공됩니다: #H510, #H511, #H512. 후자는 제어판 메모리에 로드 된 소프트웨어 버전을 나타냅니다.

이 버전은 상호 교환되지 않습니다. 그들은 다른 기능 세트를 구현하고 다른 모터 및 피드백 구성을 지원합니다.

#H512은 최신 버전이며 #H510과 #H511을 대체합니다.

대체 모듈을 구입하거나 수리 서비스를 할 때 올바른 후자를 지정하는 것이 중요합니다.기계에 설치 된 잘못된 후자를 가진 모듈은 일반적으로 스핀드 매개 변수 호환성 또는 피드백 구성 오류와 관련된 경보 코드를 생성합니다..

주문하기 전에 모듈의 라벨에서 후자를 식별하고 공급자에게 지정하십시오.

결함 격리 ∙ 전원 보드 대 제어 보드

SPMC-11이 스핀드 알람을 생성하면, 알람 코드의 성격은 파일이 전원 보드나 제어 보드에 있는지 나타냅니다.

전력 보드 결함 과류 경보, IPM (트랜지스터 모듈) 결함 코드 또는 스핀드 모터 출력의 완전한 손실로 나타납니다.

제어판 오류는 일련 통신 오류 (C0, C1, C2 경보 코드), 위치 코더 신호 오류 또는 매개 변수 관련 경보로 나타납니다.

모듈의 쌍둥이 LED 디스플레이는 각 보드 섹션에 하나씩 1차 진단 기준입니다.

FAQ

Q1: SPMC-11은 과류 경보 (일반적으로 경보 코드 12) 를 나타냅니다. 모터 와일딩 단열이 테스트되었으며 좋습니다. A16B-2202-0682가 잘못입니까?

모터 단열이 잘 확인되고 경보가 계속되면 전원 보드의 트랜지스터 모듈이 가장 유력한 오류입니다.W) 모듈에서 스핀드를 명령만약 12번 경보가 사라지면, 오류는 모터나 모터 케이블에 있습니다.

모터가 단절된 상태에서 알람 12가 여전히 발생하면 A16B-2202-0682의 트랜지스터가 고장 났을 가능성이 있습니다. 모듈 수준 교환 또는 수리가 적절한 조치입니다.

Q2: 후기 #H512을 가진 대체 SPMC-11 모듈이 사용 가능하지만 원래는 #H511이었습니다. #H512은 적절한 대체 장치입니까?

#H512는 #H511을 대체하고 대체로 호환됩니다. 그러나 #H512의 지원 조합에 대한 스핀드 모터 유형 및 피드백 구성을 확인하십시오.대부분의 표준 αC6 및 αC8 모터 애플리케이션에서, #H512은 #H511을 직접 대체하는 기능이 올바르게 작동합니다.

#H510은 #H512도 일반적으로 대체하는 이전 버전이지만, 항상 응용 프로그램 특정 기능 차이에 대한 기계 제작자의 문서를 확인하십시오.

Q3: 모듈의 외부 냉각 팬이 멈췄습니다. 교체 팬이 공급되는 동안 스핀드는 제한된 생산을 계속 할 수 있습니까?

외부 냉각 팬 없이 작동하는 것은 가장 짧은 간격 이외의 모든 것을 피해야 합니다.A16B-2202-0682의 트랜지스터는 절단과 관련된 스핀드 전류에서 상당한 열을 발생.

외부 팬이 없으면 열기분기 온도는 부하 하에서 급격히 상승합니다. 계속 작동하면 트랜지스터의 열 파괴 위험이 있습니다.

교체 팬은 즉시 공급되어야 하며, 팬이 교체 될 때까지 스핀드의 생산 사용은 중단되어야 합니다.

Q4: 스핀드 알람 디스플레이는 C0, C1, 또는 C2 코드를 보여줍니다. 이것들은 일련 통신 오류입니다. A16B-2202-0682가 원인입니까?

C0, C1 및 C2 경보 코드들은 CNC와 스핀들 모듈 사이의 일련 통신 오류입니다. 그들은 제어판 (A20B-2001-0781) 에서 발생하지만 전력판에서 발생하지 않습니다.

먼저 JA7B 일련 통신 케이블 연결을 확인해

연결을 깨끗하게 하고 다시 꽂습니다. 알람이 계속되면, 제어판이 의심되는 부품이고 A16B-2202-0682가 아닙니다.

Q5: A16B-2202-0682는 전체 모듈과 별도로 사용할 수 없습니다. 전력 보드가 특별히 고장 났을 때 수리 옵션은 무엇입니까?

특화된 FANUC 드라이브 수리 업체들은 SPMC-11 모듈 내에서 트랜지스터 모듈을 교체하여 전체 모듈이 아닌 특정 고장된 IPM 장치를 교체합니다.이것은 트랜지스터가 주변 회로에 치명적인 손상을 입히지 않고 고립적으로 고장 났을 때 비용 효율적인 옵션입니다.

트랜지스터 고장이 2차 손상을 일으킨 드라이브의 경우 완전한 모듈 교환이 더 신뢰할 수있는 경로입니다.두 가지 옵션 모두 SPMC-11 모듈이 전체적으로 수리 시설에 의해 평가되어야 합니다..
