| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2202-0471 |
A16B-2202 시리즈는 FANUC의 Alpha(αi) CNC 드라이브 세대를 위한 드라이브 관련 인쇄 회로 기판의 주요 제품군입니다. 이 시리즈는 여러 드라이브 모듈 제품군의 서보 및 스핀들 증폭기 보드를 다룹니다.
스핀들 제어 카드(04xx 범위):A16B-2202-0421(PSM 제어 PCB), A16B-2202-0431/0432/0435(스핀들 증폭기 모듈용 Alpha SPM 6088 시리즈 제어 카드)를 포함하여 모두 이번 세션에서 확인되었습니다.
서보 배선 보드(07xx 범위):A16B-2202-0740–0743(Alpha-i SVM1 FSSB 배선 보드), A16B-2202-0750-0753(Alpha SVM2 유형 A/B 배선 보드) 포함 — 단일 축 및 이중 축 서보 증폭기 모듈을 위한 완전한 배선 보드 제품군입니다.
SVM1 배선 보드(07xx 범위):A16B-2202-0760–0762(유형 A/B 인터페이스용 Alpha SVM1-40S, SVM1-40L, SVM1-80 배선 보드)도 이 세션에서 확인되었습니다.
더 큰 SVM1 배선 보드:A16B-2202-0790/0991(Alpha Type A/B 시리즈의 SVM1-240 및 SVM1-360용)

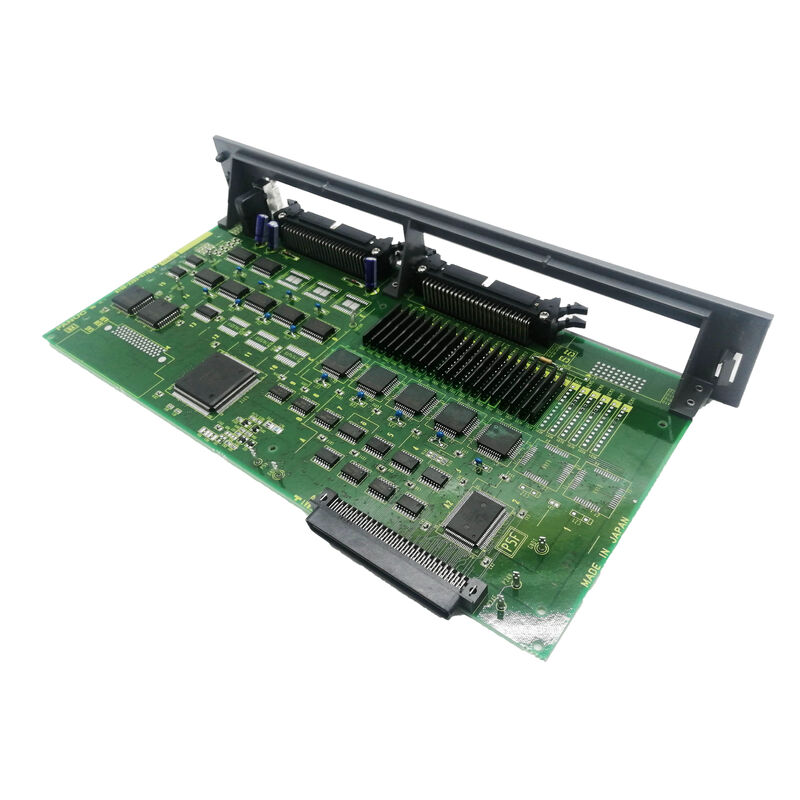

A16B-2202-0471은 이 포괄적인 Alpha 드라이브 PCB 제품군 내의 특정 보드 중 하나로, 해당 드라이브 모듈의 특정 부품 번호로 정의된 기능을 제공합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-2202-0471 |
| 시리즈 | A16B-2202 |
| 드라이브 생성 | FANUC 알파 시리즈 |
| 유형 | 드라이브 PCB |
| 애플리케이션 | CNC 서보 및 스핀들 드라이브 시스템 |
Alpha 시리즈(Alpha 및 Alpha-i 모두)는 생산적인 제조 시대를 통해 FANUC CNC 공작 기계를 구동했습니다. Alpha 시리즈 드라이브는 다음 위치에 나타납니다.
머시닝 센터:X, Y, Z 서보 축 및 메인 스핀들(서보 및 스핀들 드라이브는 동일한 드라이브 캐비닛을 공유하고 동일한 PSM DC 버스에서 가져옴)
터닝 센터:하나 또는 두 개의 서보 축과 스핀들 - 종종 SPM과 함께 하나의 Alpha PSM과 두 개의 SVM 모듈로 구성됩니다.
연삭기:Alpha 드라이브의 현재 제어 성능이 연삭 깊이 정밀도에 필요한 높은 서보 강성을 지원하는 정밀 서보 축입니다.
대형 가공 시스템:여러 SVM2 모듈과 고전력 SPM을 갖춘 다축 구성은 모두 하나의 Alpha 캐비닛에서 조정됩니다.
A16B-2202 시리즈 PCB는 이러한 드라이브 시스템을 작동시키는 내부 전자 장치입니다. A16B-2202-0471은 특정 역할에서 이 인프라에 기여합니다.
Alpha 드라이브 모듈 PCB 결함:FANUC CNC 드라이브 시스템에서 A16B-2202-0471 보드로 추적 가능한 오류가 발생합니다. 보드는 드라이브 모듈 내부의 라벨을 통해 식별됩니다. 교체하면 드라이브의 기능이 복원됩니다.
드라이브 모듈 수리:Alpha 시리즈 드라이브 모듈을 정밀 검사하는 전문 CNC 서비스 워크샵은 포괄적인 내부 보드 갱신의 일환으로 A16B-2202-0471을 대체합니다.
Q1: A16B-2202-0471이 내 Alpha 드라이브 모듈에 맞는 보드인지 어떻게 확인합니까?
특정 드라이브 모듈 내부의 보드 라벨에서 부품 번호를 읽으십시오. A16B-2202-0471로 표시되면 이는 확인된 대체품입니다. FANUC Alpha 시리즈 유지 관리 설명서(B-65165E 또는 해당 설명서 버전)에 있는 드라이브 모듈의 예비 부품 목록을 상호 참조하여 보드의 기능적 역할을 확인하세요.
Q2: A16B-2202-0471은 서보 증폭기 또는 스핀들 증폭기 애플리케이션에 사용됩니까?
A16B-2202 시리즈는 서보 및 스핀들 증폭기 보드를 모두 포괄하며 SVM 배선 보드(서보) 및 SPM 제어 카드(스핀들)를 포함한 확인된 예가 있습니다. 047x 위치의 A16B-2202-0471은 이 범위 내에 있습니다. 어떤 애플리케이션 카테고리가 적용되는지 호스트 드라이브 모듈의 문서에서 확인하십시오.
Q3: A16B-2202-0471은 Alpha 및 Alpha-i(αi) 드라이브 세대 모두와 호환됩니까?
A16B-2202 시리즈 보드는 여러 Alpha 세대에 걸쳐 있습니다. 호스트 모듈 문서에서 특정 드라이브 세대 호환성을 확인하십시오. Alpha(A06B-6079, A06B-6087, A06B-6088) 및 Alpha-i(A06B-6096, A06B-6111) 시리즈에는 별도의 하드웨어가 있습니다. A16B-2202-0471의 정확한 호환성은 해당 유지 관리 설명서 예비 부품 표에서 확인됩니다.
Q4: 드라이브 모듈 내부의 A16B-2202-0471에 액세스하기 전에 어떤 방전 안전이 적용됩니까?
Alpha 시리즈 드라이브 모듈에는 주 전원 제거 후에도 위험한 전압을 유지하는 DC 버스 커패시터가 포함되어 있습니다. 해당 모듈에 대한 FANUC Alpha 시리즈 유지 관리 매뉴얼의 방전 대기 절차를 따르십시오. 드라이브 모듈 하우징을 열기 전에 보정된 전압계로 버스 방전을 확인하십시오.
