| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-2202-0421 |

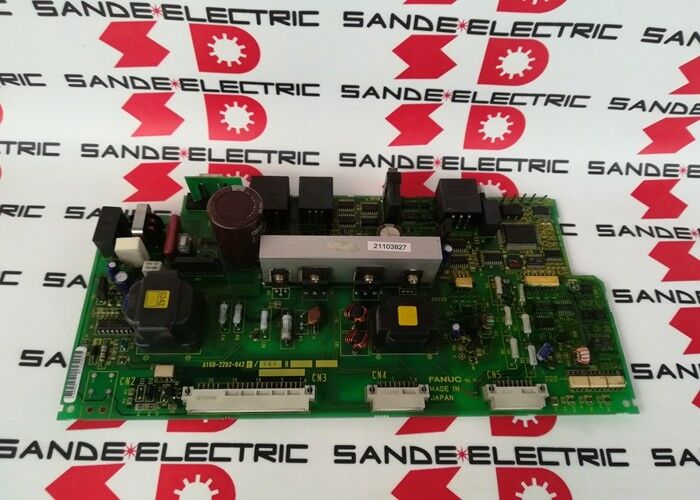

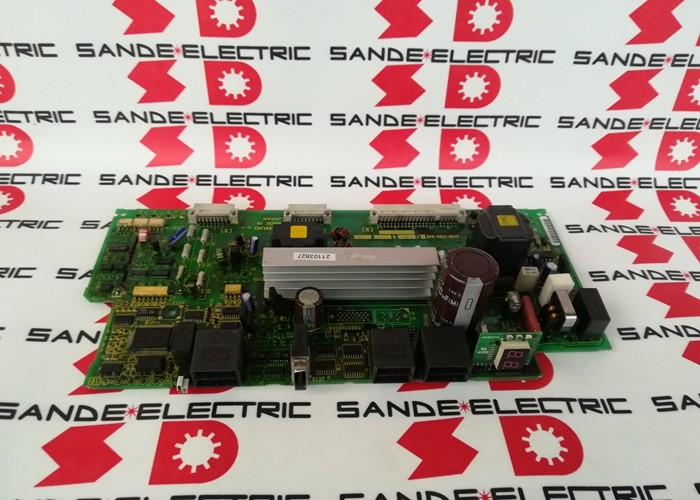

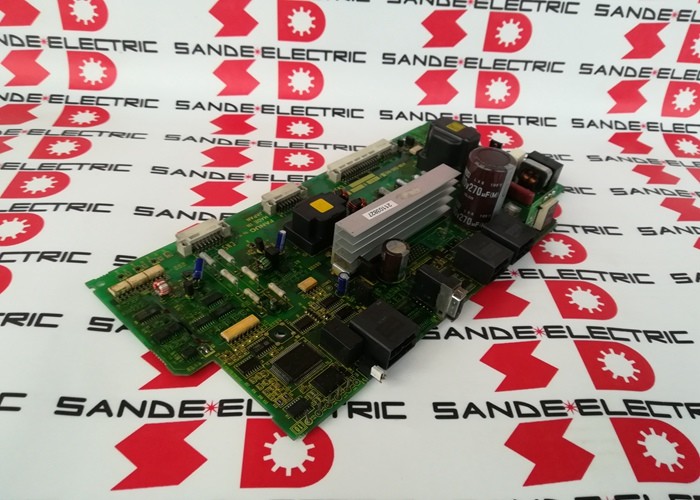

FANUC A16B-2202-0421은 FANUC의 A06B-6087 시리즈 Alpha PSM(전원 공급 장치 모듈)용 배선 보드입니다. 이 구성 요소는 FANUC CNC 공작 기계의 드라이브 캐비닛에 있는 서보 및 스핀들 드라이브에 사용할 수 있는 전기 에너지를 결정합니다. 드라이브 시스템의 다른 모든 것은 PSM의 올바른 작동에 달려 있습니다. 서보 증폭기 모듈은 DC 버스 전압 없이는 모터 전류를 전환할 수 없으며 스핀들 증폭기는 스핀들을 실행할 수 없습니다. PSM은 진정한 드라이브 시스템의 기반이며 A16B-2202-0421 배선 보드는 PSM의 전력 변환 핵심입니다. A06B-6087 PSM 제품군은 15kW에서 55kW의 연속 출력(접미사 "15"에서 "55"는 킬로와트 등급을 나타냄)을 갖춘 Alpha 세대 전원 공급 장치 모듈을 포함합니다. 이 범위(PSM-15 ~ PSM-55)는 1990년대와 2000년대에 제작된 대부분의 생산 CNC 공작 기계, 컴팩트한 2축 선반부터 여러 개의 고출력 서보 축과 강력한 스핀들 모터를 갖춘 대형 5축 머시닝 센터까지 포함합니다. 이 범위 전반에 걸쳐 공통 배선 보드는 A16B-2202-0421이며, 이는 Alpha 드라이브 서비스 생태계에서 가장 널리 적용 가능한 보드 중 하나입니다. A06B-6087 PSM의 전력 회생 설계는 주목할 만한 엔지니어링 특징입니다. 서보 모터가 감속할 때(무거운 테이블이나 빠르게 움직이는 축을 멈출 때) 해당 이동 질량에 저장된 운동 에너지는 어딘가로 가야 합니다. 저항형 전원 공급 장치에서는 이 에너지가 제동 저항기에서 열로 소모됩니다. A16B-2202-0421 배선 보드를 사용하는 회생형 PSM 설계에서는 서보 증폭기가 이 에너지를 DC 버스를 통해 PSM으로 다시 보내고, PSM은 이를 역변환하여 AC 주 전원 공급 장치로 다시 공급합니다. 결과적으로 더 에너지 효율적인 드라이브 시스템이 되고 제동 저항기의 열 부하가 제거됩니다. 이는 냉각이 제한된 캐비닛에서 중요합니다.주요 사양매개변수
값
호환 PSM 범위
PSM-15 ~ PSM-55 (A06B-6087 시리즈)
입력 전압
200–240VAC, 3상
회생 유형
전력 회생 (주 전원으로 에너지 반환)
개정판
| 시리즈 | A16B-2202 |
|---|---|
| 상태 | 단종됨 — 예비 부품 사용 가능 |
| 원산지 | 일본 |
| PSM 아키텍처 — A16B-2202-0421 배선 보드에 포함된 내용 | A06B-6087-H115 (PSM-15) ~ H155 (PSM-55) 모듈 내부에서 A16B-2202-0421 배선 보드는 물리적 전력 변환을 처리합니다. 보드의 주요 회로는 다음과 같습니다. 3상 정류기 브리지: 200–240VAC 3상 주 전원 입력을 원시 DC로 변환합니다. 이 단계의 정류기 다이오드 또는 사이리스터는 전체 라인 간 전압과 연결된 전체 드라이브 시스템의 피크 모터 전류 요구 사항을 견뎌야 합니다. 사전 충전 회로: PSM이 전원을 켤 때 드라이브 시스템의 DC 버스 커패시터는 처음에 충전되지 않습니다. 직접 충전하면 매우 높은 돌입 전류가 발생합니다. 사전 충전 회로(배선 보드의 저항기 및 바이패스 접촉기 구성)는 전원 켜기 중 충전 전류를 제한한 후 커패시터가 작동 전압으로 충전되면 저항기를 바이패스합니다. 그런 다음 자기 접촉기(MCC)가 닫혀 전체 주 전원 공급 장치를 연결하고 PSM은 정상 작동 상태로 들어갑니다. 회생 인버터 단계: 전력 회생 회로는 DC 버스(감속하는 서보 축에서 생성됨)에서 회생 전류를 가져와 AC로 다시 변환하여 주 전원으로 반환합니다. 여기에는 주 전원 공급 장치의 주파수 및 위상에 동기화되어야 하는 제어 인버터 단계가 포함됩니다. DC 버스 분배: 규제된 DC 버스 전압(200VAC 입력의 경우 공칭 300V DC)은 버스 바를 통해 드라이브 랙의 모든 연결된 SVM 및 SPM 모듈로 분배됩니다. 배선 보드는 이 분배를 위한 버스 연결 지점과 전류 경로를 제공합니다. |
| 개정 이력 — 개정판 05D가 중요한 이유 | A16B-2202-0421은 A06B-6087 PSM 모듈의 개정판 05D 이상부터 지정됩니다. 이전 개정판(04C 이하)은 A16B-2202-0420 배선 보드를 사용했습니다. 05D/04C의 개정판 경계는 PSM 모듈의 하드웨어 업데이트를 나타냅니다. 업데이트된 배선 보드(A16B-2202-0421)는 이전 -0420에 비해 전력 변환 회로가 개선되었습니다. 교체 부품을 조달할 때 PSM 모듈의 개정판이 올바른 배선 보드를 결정합니다. 개정판 04C 시대의 보드를 개정판 05D 이상 PSM 하우징에 장착하면 인터페이스 커넥터 또는 회로 구성에 비호환성이 발생합니다. 주문하기 전에 항상 PSM 모듈의 개정판 마킹을 배선 보드 사양과 교차 확인하십시오. |
| DC 버스 안전 — 중요 취급 요구 사항 | A16B-2202-0421 배선 보드는 모든 PSM 배선 보드와 마찬가지로 고전압 환경에서 작동합니다. 이 보드가 유지하는 DC 버스는 정상 작동 시 약 300V DC로 작동하며, 이는 치명적인 전압입니다. 주 전원 입력이 분리된 후에도 DC 버스 커패시터(PSM 및 연결된 SVM/SPM 모듈에 있음)는 몇 분 동안 이 전하를 유지합니다. A16B-2202-0421 배선 보드의 제거 또는 검사가 포함된 모든 작업은 주 전원 분리 후 최소 대기 시간(일반적으로 PSM 유지보수 설명서에 10–15분으로 명시됨) 후에 시작해야 DC 버스 전압이 안전하다고 가정할 수 있습니다. 이 시간 동안 PSM 전면의 "CHARGE" LED가 꺼져 커패시터 방전을 확인해야 합니다. 내부 부품을 만지기 전에 적절한 정격의 전압계로 DC 버스 전압을 직접 측정하면 확실한 확인이 가능합니다. |
| 자주 묻는 질문 | Q1: PSM이 오류를 나타내는 상태 LED 코드를 표시합니다. 배선 보드의 고장이 특정 경보 코드와 어떻게 관련됩니까? |
| PSM의 LED 디스플레이(일반적으로 2자리 7세그먼트)는 PSM 내의 어떤 하위 시스템이 고장났는지 식별하는 진단 코드를 표시합니다. DC 버스 과전압 또는 저전압, 주 회로 고장 또는 사전 충전 회로 고장과 관련된 코드는 배선 보드의 전력 변환 회로를 직접적으로 연관시킵니다. FSSB 통신 또는 제어 전원 고장과 관련된 코드는 일반적으로 배선 보드보다는 동반 제어 보드를 연관시킵니다. Alpha 시리즈 유지보수 설명서에는 전체 LED 코드 해석 표가 제공됩니다. 어떤 보드가 고장났는지 결정하기 전에 항상 특정 경보 코드를 교차 확인하십시오. | Q2: PSM-26의 A16B-2202-0421을 PSM-37에 사용할 수 있습니까? |
Q3: PSM이 "CHARGE" LED 오류를 표시하고 DC 버스가 작동 전압에 도달하지 못합니다. 이것이 배선 보드입니까?
DC 버스가 올바르게 충전되지 않는 고장은 배선 보드의 사전 충전 회로 또는 정류기 단계의 문제에 대한 강력한 지표입니다. 일반적인 원인으로는 사전 충전 저항기 고장(버스가 전혀 충전되지 않거나 매우 느리게 충전됨), 바이패스 접촉기 드라이버 회로 고장(초기 충전 후 저항기 바이패스가 방지됨) 또는 정류기 다이오드 고장(부분 또는 제로 DC 버스 생성)이 있습니다. 배선 보드에 고장이 있다고 결론 내리기 전에 들어오는 AC 전압이 사양 범위 내에 있고 AC 라인 퓨즈가 손상되지 않았는지 확인하십시오. 이러한 외부 확인은 몇 분이 걸리며 DC 버스 고장의 가장 일반적인 원인을 제거합니다.Q4: A16B-2202-0421 배선 보드와 권장 AC 리액터의 관계는 무엇입니까?
PSM-15 (A06B-6087-H115)의 경우 권장 AC 리액터는 A81L-0001-0123입니다. AC 리액터는 PSM의 캐비닛 배선 상류에 설치되는 외부 구성 요소입니다. 이들은 PSM의 정류기가 주 전원에서 끌어오는 고조파 전류를 줄이고 돌입 전류의 속도를 제한합니다. 리액터는 배선 보드 자체의 일부가 아니지만 배선 보드와 함께 작동합니다. PSM 설치에는 항상 리액터가 있어야 하며, 리액터가 없거나 잘못된 정격은 배선 보드의 정류기 구성 요소에 더 많은 스트레스를 유발하여 고장을 가속화할 수 있습니다.
Q5: PSM 배선 보드가 DC 버스 연결 지점에서 물리적으로 손상된 것으로 보입니다. 이것을 구성 요소 수준에서 수리할 수 있습니까?DC 버스 연결 지점의 물리적 손상(탄화되거나 탄 손상된 버스 바 연결, 손상된 구리 트레이스 또는 버스 경로의 전류 전달 구성 요소 고장)은 때때로 적절한 고전류 납땜 및 버스 바 교체 기능을 갖춘 전문 FANUC 수리 시설에서 구성 요소 수준에서 수리할 수 있습니다. 그러나 고전류 버스 연결 수리의 안전 문제는 수리된 보드를 서비스에 반환하기 전에 전체 부하에서 철저히 테스트해야 함을 의미합니다. PSM 배선 보드의 경우, 손상 정도가 불확실할 때 전문 공급업체의 테스트된 교환 장치가 사내 구성 요소 수준 수리에 비해 더 안정적이고 비용 효율적인 솔루션인 경우가 많습니다.
