| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-2202-0152 |
| 매개변수 | 값 |
|---|---|
| 호환 증폭기 | A06B-6090-H223 (SVUC2-4/12) |
| L축 최대 전류 | 4 A |
| M축 최대 전류 | 12 A |
| 증폭기 유형 | SVUC (Type C 인터페이스) |
| 축 | 듀얼 축 (L + M) |
| 제어 보드 파트너 | A20B-2002-0032 (/03B 이상) |
| CNC 인터페이스 | Type C (Series 0C, 15-A/B, 16-A/B, 18-A, 21-TA) |
| 상태 | 사용 가능 — 리퍼비시, 테스트 완료 |
| 원산지 | 일본 |

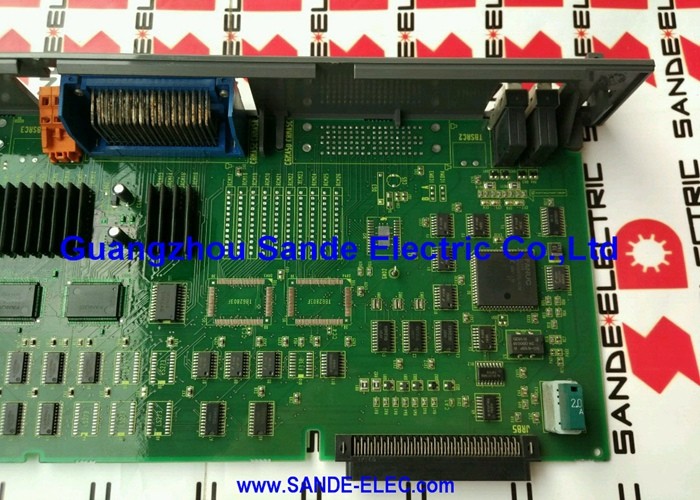

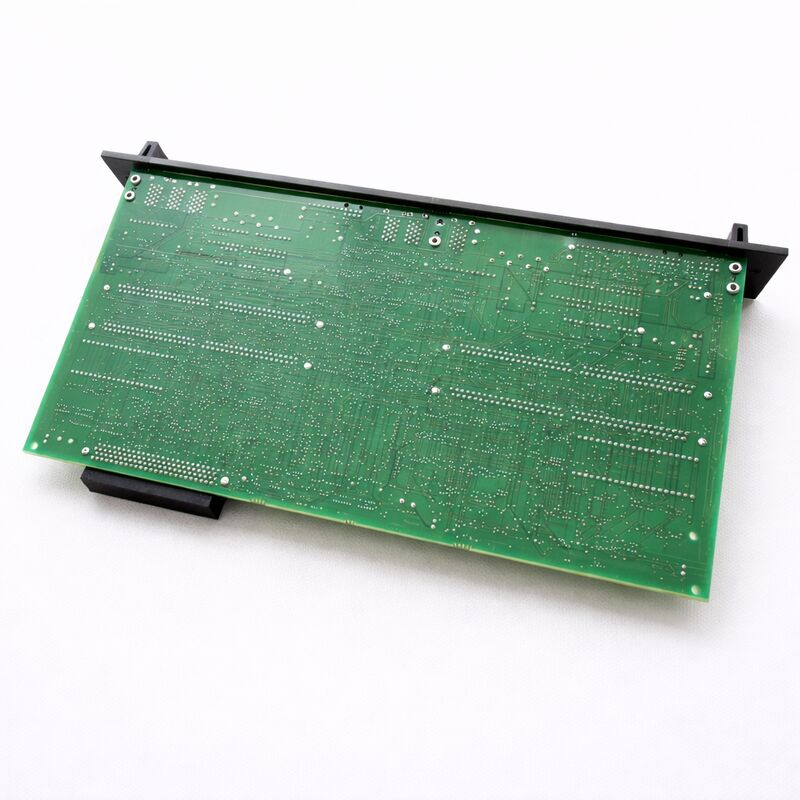

FANUC A16B-2202-0152는 SVUC2-4/12의 배선 보드입니다. SVUC2-4/12는 FANUC 알파 시리즈 SVUC 증폭기 제품군의 듀얼 축 변형 중 하나입니다. SVUC 세대는 FANUC 서보 증폭기 역사에서 중요한 위치를 차지합니다. 이는 Type C 인터페이스를 사용하는 알파 시리즈 변형으로, 이후 알파 및 알파 i 세대에 도입된 FSSB(광섬유 직렬 서보 버스)보다 앞선 디지털 직렬 버스입니다.이를 사용하는 기계의 경우, SVUC는 대체했던 아날로그 서보 증폭기에서 디지털 서보 제어와 향상된 축 조정 및 더 엄격한 위치 루프 폐쇄를 가져온 중요한 발전이었습니다.SVUC2라는 명칭은 듀얼 축을 의미합니다. 이 증폭기 모듈은 단일 모듈에서 두 개의 서보 축을 구동합니다.
4/12 접미사는 각 축의 최대 전류 등급을 지정합니다. L축은 4A, M축은 12A입니다. 이 비대칭 페어링은 의도적인 것입니다.
각 축에 대해 다른 전류 등급을 가진 단일 모듈을 사용하면 기계 제조업체는 증폭기의 전력 공급을 구동하는 각 축의 실제 요구 사항에 맞출 수 있습니다. 더 작은 축(예: C축 또는 테일스톡)이 동일한 모듈의 더 큰 공급 축(X, Z 또는 Y)과 페어링됩니다.
배선 보드는 SVUC2-4/12 내부의 모든 고전류 물리적 부분을 처리합니다. SVUC 전원 공급 장치의 DC 버스에 연결되고, 모터 전류 흐름을 제어하는 IGBT 트랜지스터를 스위칭하며, 실제 모터 전류를 감지하고, 모터 위상 전압을 두 세트의 출력 단자로 라우팅합니다.
동반 제어 보드(A20B-2002-0032)는 디지털 지능을 처리합니다. CNC로부터 Type C 인터페이스 명령을 수신하고, 서보 알고리즘을 실행하며, 이 배선 보드로 게이트 드라이브 명령을 보냅니다.
증폭기 모듈 내 SVUC 배선 보드 기능
A06B-6090-H223 SVUC2-4/12 모듈 내부에서 A16B-2202-0152 배선 보드는 대전류와 제어 전자 장치 및 서보 모터 간의 물리적 연결과 관련된 기능을 처리합니다:
SVUC 장치의 전원 공급 장치 섹션은 각 SVUC 서보 모듈에 정류된 DC 버스 전압을 공급합니다.
배선 보드는 이 버스 연결을 종료하고 DC 버스 전압을 두 축 모두에 대한 IGBT 트랜지스터 브리지에 분배합니다.듀얼 IGBT 스위칭.
두 개의 독립적인 IGBT 브리지(L축(4A)용 하나, M축(12A)용 하나)는 제어 보드의 게이트 드라이브 출력 명령에 따라 모터 전류를 스위칭합니다. 각 축의 IGBT 블록은 해당 전류 등급에 맞게 크기가 조정됩니다.
L축 브리지는 M축 브리지보다 낮은 전류를 처리하지만, 두 브리지 모두 전체 작동 전류 범위에서 안정적으로 스위칭해야 합니다.전류 감지.
배선 보드의 전류 감지 요소는 각 축의 실제 모터 위상 전류를 측정합니다. 이러한 측정값은 제어 보드의 서보 알고리즘으로 피드백되어, 명령된 토크를 유지하기 위해 전류 루프를 닫습니다.
정확한 전류 감지는 서보 성능의 기본입니다. 센서 정확도의 저하는 위치 및 속도 제어 품질에 직접적인 영향을 미칩니다.듀얼 모터 출력 단자.
배선 보드는 두 세트의 모터 위상 출력 연결을 제공합니다. 하나는 L축 모터용이고 다른 하나는 M축 모터용입니다.
각 세트는 해당 축의 전체 정격 전류를 전달하며, 적절한 단자 크기 및 절연이 필요합니다.SVUC 대 이후 알파 증폭기 세대
FANUC 증폭기 역사에서 SVUC의 위치를 이해하면 유지 보수 및 교체 부품 공급에 대한 기대치를 설정하는 데 도움이 됩니다.
이 시대의 기계는 여전히 생산 중일 수 있습니다. 종종 생산되는 부품이 변경되지 않고 기계 공구 경로가 검증된 생산 자산으로 기계 교체가 경제적으로 매력적이지 않은 레거시 생산 라인에서 운영될 수 있습니다.
SVUC 세대 이후 FANUC는 SVU(알파 시리즈, Type A/B 인터페이스)를 도입했고, 그 다음 SVM(알파 i 시리즈, FSSB 인터페이스)을 도입했습니다.
이러한 최신 세대는 SVUC와 상호 교환할 수 없습니다. Type C 인터페이스는 Type A/B 인터페이스와 다른 통신 프로토콜 및 물리적 커넥터를 사용하며, 둘 다 FSSB와 호환되지 않습니다.
SVUC를 사용하는 기계는 CNC 메인 보드와 모든 서보 케이블을 교체하지 않고는 SVU 또는 SVM 증폭기를 사용할 수 없습니다.
이는 A16B-2202-0152 배선 보드와 해당 SVUC2-4/12 증폭기가 안정적인 교체 부품 시장을 가지고 있음을 의미합니다.
이를 사용하는 기계는 대규모 개조 없이는 최신 증폭기를 사용할 수 없으므로 SVUC 예비 부품 생태계가 계속 유지됩니다.
자주 묻는 질문
Q1: SVUC2-4/12 증폭기에서 M축에 서보 경고가 표시되지만 L축은 정상적으로 작동합니다. 이것이 A16B-2202-0152 배선 보드의 고장을 나타냅니까?
배선 보드는 두 축을 모두 처리하지만, 각 축의 IGBT 브리지와 전류 감지 회로는 독립적입니다.
경고가 IPM(과전류 또는 과열) 오류인 경우, 배선 보드의 M축 IGBT 브리지가 고장났을 수 있습니다. 경고가 위치 또는 속도 오류인 경우, 오류는 M축 모터, 엔코더 또는 케이블에 있을 가능성이 높습니다.
배선 보드가 고장이라고 결론 내리기 전에 FANUC 알파 시리즈 유지 보수 설명서와 경고 코드를 확인하십시오.
Q2: A16B-2202-0152를 완전한 보드 대신 부품 단위로 수리할 수 있습니까?
부품 단위 수리는 자격을 갖춘 전문가에게 가능합니다. 배선 보드의 가장 일반적인 고장 모드는 IGBT 모듈(과전류 고장의 경우) 및 전해 커패시터(열 노화의 경우)와 관련이 있습니다.
올바른 교체 부품을 사용할 수 있다면 둘 다 부품 단위로 교체 가능합니다.
전류 감지 저항도 고장날 수 있으며 교체 가능합니다.
FANUC 자격을 갖춘 수리 기술자와 적절한 테스트 장비에 접근할 수 있는 시설의 경우, SVUC 세대의 경우 완전한 보드 교체보다 부품 단위 수리가 종종 더 경제적입니다. 이 세대의 경우 중고 시장에서 완전한 교체 보드를 구하기 어려울 수 있습니다.
Q3: SVUC2-4/12가 전체 장치로 교체되었지만, 이전 배선 보드는 손상되지 않은 것으로 보입니다. 새 쉘 장치로 이전할 수 있습니까?
예, 교체 쉘의 아키텍처가 원본과 일치하는 경우 가능합니다.
배선 보드(A16B-2202-0152)와 제어 보드(A20B-2002-0032)는 SVUC2-4/12의 기능적 구성 요소입니다. 기계적 하우징과 버스 커넥터는 구조를 제공합니다.
올바른 기계적 아키텍처를 가진 새 쉘 장치를 사용할 수 있다면 기능 보드를 이전할 수 있습니다.
이 증폭기 구성에 대한 FANUC의 부품 설명서에 명시된 대로 제어 보드 개정 수준이 /03B 이상인지 확인하십시오.
Q4: SVUC의 Type C 인터페이스는 무엇이며, 최신 FANUC 증폭기에서 사용되는 FSSB와 어떻게 다릅니까?
Type C 인터페이스는 FANUC CNC 컨트롤러와 SVUC 서보 증폭기 세대 간에 사용되는 디지털 직렬 통신 버스입니다.
이는 다중 도체 케이블 커넥터(일반적으로 CNC 측의 CX5 또는 유사한 Type C 커넥터 및 증폭기의 해당 커넥터)를 사용합니다.
FSSB(광섬유 직렬 서보 버스)는 구리 케이블을 광섬유 링크로 대체하여 더 높은 대역폭, 전기적 절연 및 전자기 간섭에 대한 내성을 제공합니다.
두 인터페이스는 하드웨어(다른 커넥터 및 케이블)와 소프트웨어(다른 통신 프로토콜) 모두에서 호환되지 않습니다.
SVUC 증폭기를 사용하는 기계는 CNC의 Type C 인터페이스 포트를 사용합니다. 이 포트는 FSSB 광 포트와 동일하지 않습니다.
Q5: A16B-2202-0152 배선 보드를 교체할 때 DC 버스 전압을 어떻게 관리해야 합니까?
배선 보드는 SVUC2-4/12 내부의 DC 버스와 직접 접촉합니다. 증폭기를 열기 전에 DC 버스를 완전히 방전해야 합니다.
SVUC 전원 공급 장치를 끈 후 최소 5분 동안 기다린 후 증폭기 하우징을 여십시오.
배선 보드의 어떤 부품도 만지기 전에 DC 버스 전압이 30V 미만으로 떨어졌는지 확인하기 위해 전압계를 사용하십시오.
DC 버스 커패시터는 전원 공급 장치에 에너지를 저장하여 심각한 전기적 부상을 유발할 수 있습니다. 시간만으로 방전이 완료되었다고 가정하지 마십시오. 항상 기기로 확인하십시오.
주 전원 공급이 차단된 경우에도 이 예방 조치가 적용됩니다.
