| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2201-0890 |

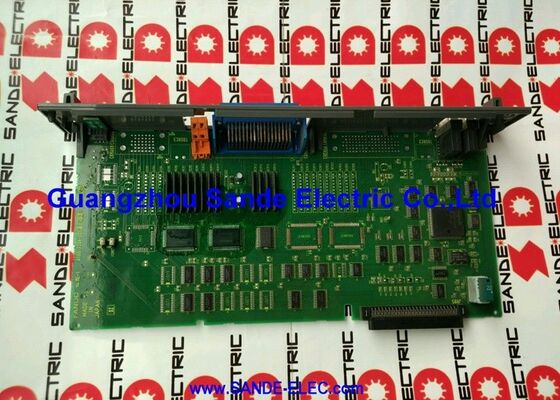

A16B-2201-0890은 FANUC의 RJ 및 RJ-2 로봇 컨트롤러에 장착되는 Genius 원격 I/O 제어 PCB입니다. Genius I/O 시스템은 GE Fanuc 자동화 플랫폼 내에서 개발된 직렬 필드버스 아키텍처로, 분산 I/O 노드가 직접 유선 연결이 아닌 전용 직렬 버스를 통해 로봇 컨트롤러와 통신할 수 있도록 해줍니다.
로봇 셀 애플리케이션에서 Genius I/O 아키텍처를 사용하면 I/O 노드를 그리퍼, 작업 고정 장치, 안전 펜스 또는 원격 기계 인터페이스 스테이션 등 로봇 셀 전체의 실제 센서 및 액추에이터에 가깝게 배치할 수 있으며 동시에 단일 직렬 필드버스 케이블을 통해 로봇 컨트롤러와 다시 통신할 수 있습니다. 이는 직접 지점 간 배선에 비해 셀의 전체 케이블 수를 크게 줄입니다.
| 매개변수 | 값 |
|---|---|
| 호환 컨트롤러 | FANUC RJ, RJ-2 로봇 컨트롤러 |
| I/O 시스템 | Genius(GE Fanuc 직렬 필드버스) |
| 인터페이스 | 산업용 이더넷 |
| 보드 기능 | 원격 I/O 분산 및 제어 |
| 애플리케이션 | 산업용 로봇 셀 |
| 시리즈 | A16B-2201 |
A16B-2201-0890의 이더넷 인터페이스는 로봇 컨트롤러의 연결을 Genius 직렬 버스 이상으로 확장하여 상위 시스템과의 통신을 위한 산업용 이더넷 포트를 추가합니다.
플랜트 네트워크 통합:이더넷 포트를 사용하면 RJ/RJ-2 로봇 컨트롤러가 공장의 산업용 이더넷 네트워크에 참여할 수 있어 원격 모니터링, 데이터 수집 및 생산 관리 시스템과의 통합이 가능합니다.
셀 컨트롤러 통신:셀 컨트롤러가 여러 로봇과 공작 기계를 조정하는 다중 로봇 셀 또는 생산 라인에서 이더넷 인터페이스는 FANUC 로봇과 셀 컨트롤러 간의 통신 경로를 제공합니다.
원격 프로그래밍 및 모니터링:이더넷 연결을 통해 로봇 외부 프로그램 개발, 컨트롤러와의 로봇 프로그램 전송, 엔지니어링 워크스테이션에서 로봇 상태의 원격 모니터링이 가능합니다.
RJ-2 로봇 Genius I/O 오류:FANUC RJ-2 로봇 컨트롤러에서 Genius 버스 통신 오류가 발생합니다. 즉, 원격 I/O 노드의 통신이 끊기고 로봇이 외부 I/O를 읽거나 제어할 수 없습니다. A16B-2201-0890은 Genius 제어판 결함으로 식별됩니다. 교체를 통해 I/O 분배 버스 통신이 복원됩니다.
RJ 로봇의 이더넷 인터페이스 오류:FANUC RJ 로봇 셀의 이더넷 네트워크 연결이 끊어졌습니다. 로봇은 계속해서 로컬 모드로 작동하지만 플랜트 네트워크와 통신할 수 없습니다. A16B-2201-0890의 이더넷 인터페이스가 오류로 식별됩니다.
Q1: Genius I/O 버스란 무엇이며, FANUC 로봇 셀에 사용된 이유는 무엇입니까?
Genius I/O는 GE Fanuc 자동화 플랫폼의 직렬 필드버스 시스템입니다. 단일 차폐 연선 케이블을 사용하여 로봇 셀 전체에 분산된 여러 I/O 노드를 연결하며, 각 노드는 로컬 센서를 읽고 로컬 액추에이터를 구동합니다. 직렬 버스 접근 방식은 로봇 컨트롤러에서 셀 주변 장치까지의 케이블 연결을 줄입니다. 즉, 각 I/O 지점에 대해 개별 와이어를 연결하는 대신 단일 버스 케이블이 여러 노드에 서비스를 제공합니다. 이는 셀 배선을 단순화하고 배선 오류 가능성을 줄이며 노드 교체를 간단하게 만듭니다.
Q2: A16B-2201-0890 오류와 Genius 버스 노드 오류를 나타내는 로봇 경보는 무엇입니까?
RJ/RJ-2 컨트롤러의 Genius 버스 통신 오류는 실패한 특정 노드 주소를 식별하는 버스 오류 경보로 표시됩니다. 단일 노드 주소에 오류가 발생하면 해당 위치의 노드 하드웨어나 버스 배선에 오류가 있을 가능성이 높습니다. 모든 Genius 버스 노드가 동시에 실패하는 경우 컨트롤러 내 Genius 버스의 마스터 장치인 A16B-2201-0890 제어 보드에 결함이 있는 것입니다. 두 인터페이스가 모두 이 보드에 있으므로 버스 오류와 함께 이더넷 연결이 끊어지면 A16B-2201-0890을 가리킵니다.
Q3: A16B-2201-0890을 교체하면 로봇의 프로그램이나 I/O 구성에 영향이 있습니까?
로봇 프로그램 데이터(티치 펜던트 프로그램, 시스템 변수, 마스터링 데이터)는 Genius I/O 보드와 별도로 로봇 컨트롤러의 메인 SRAM 메모리에 있습니다. A16B-2201-0890을 교체해도 저장된 프로그램에는 영향을 미치지 않습니다. 하지만 이 보드에 구성된 Genius 버스노드 주소와 이더넷 IP 주소 설정은 백업에서 다시 입력해야 할 수도 있습니다. 보드를 교체하기 전에 현재 구성 백업이 사용 가능한지 확인하십시오.
Q4: A16B-2201-0890은 RJ-2에만 해당됩니까, 아니면 원래 RJ 컨트롤러에도 맞습니까?
보드 설명은 RJ/RJ-2 호환성을 확인합니다. 원래 RJ와 RJ2 모두 호환 플랫폼으로 나열되어 있습니다. 교체품을 주문하기 전에 설치된 컨트롤러의 모델 ID와 보드의 설치 위치를 확인하십시오.
Q5: A16B-2201-0890을 취급할 때 어떤 ESD 예방 조치가 적용됩니까?
ESD 방지 표면에 접지된 정전기 방지 손목 스트랩을 사용하여 다루십시오. 정전기 방지 포장에 보관하세요. 내부 보드에 접근하기 전에 컨트롤러의 전원 끄기 순서를 사용하여 로봇 컨트롤러의 전원을 완전히 끄십시오. 안전한 보드 접근을 위해 해당 FANUC RJ 또는 RJ2 컨트롤러 유지 관리 매뉴얼 절차를 따르십시오.
