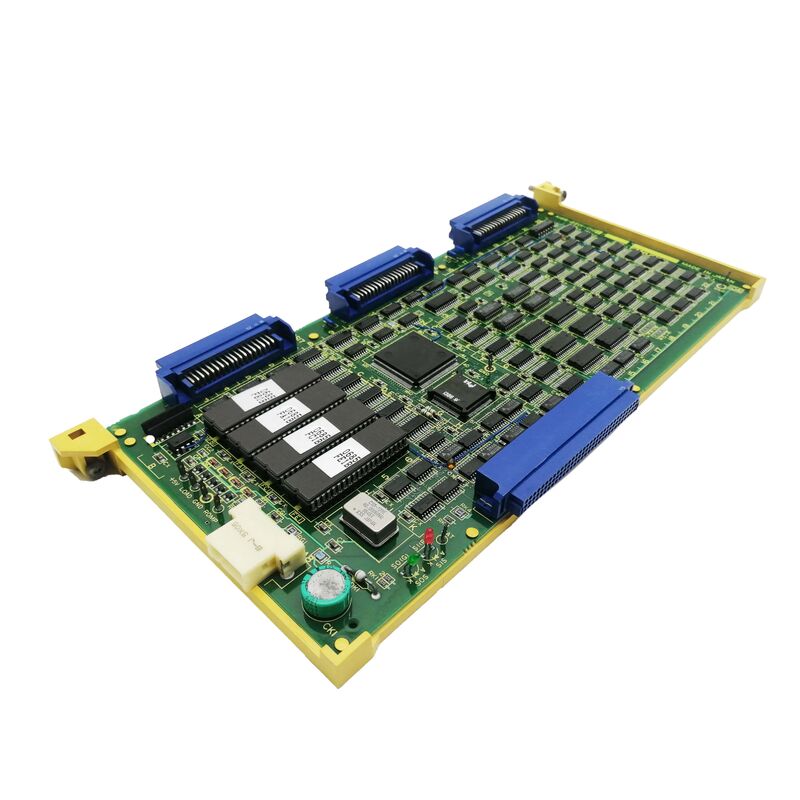

A16B-2201-0851 사용 된 Fanuc PLC 회로 보드 200w 증폭기 PCB

A16B-2201-0851 FANUC PMC-NB 인쇄 회로판 F15M / F15T / F15B CNC 기계 제어 PCB

PMC가 FANUC CNC 시스템에서 하는 일

CNC 기계 도구는 동시에 작동하는 두 가지 다른 제어 계층을 가지고 있습니다.

의CNC모든 축 운동, 스핀드 속도, 인터폴레이션 및 G 코드 프로그램 실행을 처리합니다.

의PMC(프로그램 가능한 기계 제어) 다른 모든 것을 처리합니다. 냉각액의 켜고 끄는, 칩 컨베이어 제어, 문 잠금, 도구 변경 순서,오퍼레이터 패널 램프 및 버튼PMC는 사다리 논리 프로그램을 실행합니다. 기본적으로 FANUC CNC에 내장된 PLC입니다.

A16B-2201-0851은 PMC-NB 시리즈 제어판으로 FANUC 15M (작업 센터), 15T (턴링 센터) 및 15B CNC 시스템에서 이 기계 순서 논리를 실행합니다.

주요 제품 정보

FANUC 15시리즈 가공, 턴 및 B형 변종

A16B-2201-0851는 FANUC 15 시리즈의 세 가지 CNC 변종을 제공합니다.

F15M (마신센터):15M CNC는 수직 가공 센터, 수평 가공 센터 및 고성능 다축 프레싱 머신을 제어합니다. PMC-NB는 도구 변경 순서, 팔레트 셔틀,축 클램핑, 냉각물 관리, 운영자 패널 로직.

F15T (회전중심)15T CNC는 회전 센터와 lathes를 제어합니다. PMC-NB 기능은 Tailstock 및 안정적 휴식 제어, 바 피더 인터페이스, 부품 포착 서열 및 Chuck / Collet 클램핑 로직을 포함합니다.

F15B:15 시리즈 플랫폼의 변종, 또한 같은 A16B-2201-0851 PMC-NB 보드에 의해 지원됩니다.

적용 시나리오

도구 교체장애 진단:FANUC 15M CNC를 가진 가공 센터는 무작위 도구 변경 타임 아웃 경보를 개발합니다. 경보는 PMC의 도구 변경 실행 순서에서 발생합니다. 기계적 원인을 배제 한 후,PMC-NB 보드가 결함 원천으로 확인됩니다.. A16B-2201-0851를 교체하면 신뢰할 수 있는 도구 변경 실행을 복원합니다.

CNC 수리 및 복원:FANUC 15T CNC 시스템은 전력 장애 발생 후 복원되고 있습니다. 여러 보드가 검사됩니다. PMC-NB 보드는 실패로 테스트되고 A16B-2201-0851로 교체됩니다.PMC 프로그램 재충전 및 기계 순서 확인 후, 톱니가 생산에 돌아갑니다.

예방용 예비 재고:여러 개의 FANUC 15 시리즈 CNC를 사용하는 생산 시설은 A16B-2201-0851을 중요한 예비 장치로 유지하여 기계 정지 시간이 길어지지 않고 PMC 보드 고장에 신속하게 대응 할 수 있습니다.

FAQ

Q1: A16B-2201-0851이 교체되면 PMC 프로그램에 무슨 일이 일어날까요?

PMC 사다리 프로그램은 CNC 시스템 내에서 비휘발성 메모리에 저장됩니다. 대부분의 15 시리즈 구성에서 프로그램은 PMC 보드 자체와는 독립적으로 CNC의 메모리에 저장됩니다.A16B-2201-0851을 교체한 후, PMC 프로그램은 일반적으로 백업 테이프, RS-232 전송, 또는 I/O 장치에서 다시 로드됩니다. 항상 보드를 교체하기 전에 유효한 PMC 프로그램 백업이 존재하는지 확인합니다.설치 후 전체 기계 순서 테스트를 통해 PMC 프로그램 작동을 확인합니다..

Q2: A16B-2201-0851에 대한 "W/O CAP" 지명의 의미는 무엇입니까?

"W/O CAP"는 배터리 백업 콘덴서 없이 보드를 공급하는 것을 의미합니다. 일부 PMC-NB 보드 변종에는 짧은 전력 중단 시 SRAM 메모리 내용을 보유하는 내장 콘덴서가 포함되어 있습니다.W/O CAP 변종은 전원이 꺼질 때 프로그램 보존을 위해 시스템의 배터리 백업 또는 대체 메모리 장치에 의존합니다.기존 보드를 교체할 때, 시스템의 메모리 보유 디자인을 유지하기 위해 원래 보드의 구성을 W/O CAP 또는 콘덴시터와 일치하십시오.

Q3: A16B-2201-0851은 모든 FANUC 15 시리즈 모델에서 사용할 수 있습니까?

A16B-2201-0851은 FANUC 15M, 15T 및 15B를 위해 확인됩니다. 15MA 또는 15TA와 같은 다른 15 시리즈 변종은 동일한 또는 다른 PMC 보드를 사용할 수 있습니다.특정 CNC 구성 및 소프트웨어 버전에 따라A16B-2201-0851을 시스템에 장착하기 전에 목표 CNC 모델이 15M, 15T 또는 15B임을 확인하고 보드 개정이 설치된 CNC의 예상 PMC-NB 하드웨어 버전과 일치하는지 확인합니다.

Q4: PMC-NB 보드가 수리 될 수 있습니까? 아니면 항상 교체해야합니까?

A16B-2201-0851에 대해 부품 수준의 PCB 수리가 기술적으로 가능합니다. FANUC CNC 서비스 회사는 원본 또는 동등한 부품 등급을 사용하여 보드 수준의 수리를 제공합니다.확인 된 직접 교체 보드가 사용할 수 없을 때 수리하는 것은 실행 가능한 옵션입니다.생산에 중요한 기계의 경우, 자격을 갖춘 FANUC 수리 전문가가 보드를 수리하는 것은 교체에 대한 수용 가능한 대안입니다.수리된 보드가 다시 설치되기 전에 기능 테스트를 받으면.

Q5: CNC 캐비닛의 A16B-2201-0851은 어디에 위치합니까?

FANUC 15 시리즈 CNC 캐비닛에서 PMC-NB 보드는 주요 제어 장치에 CPU 보드, 축 제어 카드 및 기타 CNC 보드를 포함하는 랙 장착 조립 장치를 설치합니다.래크 내의 보드 위치 특정 15 시리즈 캐비닛 구성과 시스템의 전체 보드 보충에 달려 있습니다A16B-2201-0851을 제거하거나 교체하기 전에 설치된 시스템의 특정 슬롯 할당 지도를 위해 FANUC 15M/15T/15B 하드웨어 매뉴얼을 참조하십시오.
