| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2201-0722 |
The FANUC Series 20 (commonly written F20 or FS-20) is a mid-range CNC system from the FANUC 20-series generation — positioned between the compact Series 0 and the high-specification Series 15 and 16 platforms"A" 변종 (시리즈 20-A) 은 시리즈 20 가족의 첫 번째 세대의 하드웨어 구성을 식별합니다.

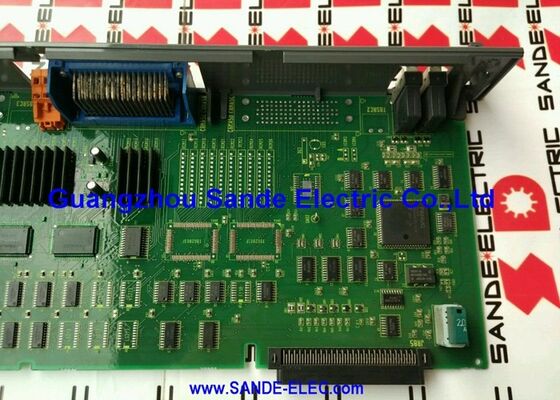

A16B-2201-0722은 시리즈 20-A 제어 시스템의 주요 CPU 보드 ‧ 메인 보드 ‧입니다. 모든 CNC 기능은이 보드를 통해 흐릅니다.
CNC 프로그램 실행:주 CPU 보드는 부품 프로그램을 처리하고, 프로그램된 도구 경로를 조정 축 동작 명령으로 변환하는 인터폴레이션 알고리즘을 실행합니다.그리고 프로그램 저장 및 검색을 관리합니다..
3축 조정:The "3 AXES" designation confirms the board's interpolation and axis control capacity — simultaneously managing three servo axis command outputs for machining centre or turning centre axis configurations (typically X, Y, Z 또는 X, Z 더하기 스핀들 관련 축).
PMC 인터페이스:주요 CPU 보드는 PMC (프로그램 가능한 기계 컨트롤러) 기능을 호스팅합니다.그리고 운영자 패널 기능.
CRT/MDI 인터페이스:MDI 키보드에서 운영자 입력 및 CRT 디스플레이로 출력은 주요 CPU 보드를 통해 관리됩니다. 이는 운영자-기계 통신의 중앙 노드입니다.
| 매개 변수 | 가치 |
|---|---|
| 호환되는 CNC | 시리즈 20-A (F20), 시리즈 20MA |
| 축 수 | 3 |
| 보드 타입 | 메인 CPU (마스터 PCB) |
| 시리즈 | A16B-2201 |
| 적용 | 가공센터, 턴링센터 |
FANUC 20 시리즈는 FANUC CNC 제품 역사에서 특별한 위치에 있습니다.
세대 맥락:20 시리즈는 추가 축 용량이나 처리 성능이 필요한 애플리케이션에서 0 시리즈에 더 강력한 대안으로 도입되었습니다.전체 기능 15 시리즈 또는 16 시리즈 시스템보다 비용 효율성이 높지만.
기계 용도:The Series 20MA (Machining centre variant of the 20-A) served vertical and horizontal machining centres requiring three controlled axes plus spindle control — the standard configuration for 3-axis machining of prismatic parts.
A16B-2201-0722 기본 PCB로:주 CPU 보드는 시리즈 20-A 제어 래크에서 가장 중요한 단일 보드입니다. 여기에 오류는 전체 CNC 기능을 비활성화합니다. 다른 모든 보드 I / O, 축, 디스플레이,PMC 확장은 주요 CPU 보드가 작동하는 것에 의존합니다.
20-A 시리즈 CPU 보드 오류:FANUC 시리즈 20-A CNC 가공 센터는 CNC 시스템 수준의 결함을 개발합니다.또는 CPU 레벨의 알람을 생성하여 개별 축 또는 주변 보드로 할당 할 수 없습니다.A16B-2201-0722가 CPU 보드의 주요 오류로 확인되었습니다. 교체하면 전체 CNC 기능을 복원합니다.
시리즈 20MA 제어 시스템 재구성:FANUC 시리즈 20MA CNC를 실행하는 생산 기계는 제어 시스템 복원 과정을 거칩니다. 제어 시스템 개편의 일부로 A16B-2201-0722 주 CPU 보드가 교체됩니다.
Q1: A16B-2201-0722의 맥락에서 "시리즈 20-A", "F20," 및 "20MA" 사이의 관계는 무엇입니까?
이 용어들은 모두 동일한 또는 밀접하게 관련된 CNC 세대를 설명한다. "시리즈 20" 또는 "F20"는 제품 가족 이름이다. "20-A"는 특정 하드웨어 개정을 식별한다 (A = 첫 번째 세대)."20MA"는 20-A 시리즈의 가공 센터 응용 변형입니다.A16B-2201-0722 주 CPU 보드는 표준 20-A와 20MA 가공 센터 변종 모두에 대해 확인 된 시리즈 20-A 가족을 제공합니다.
Q2: 왜 A16B-2201-0722은 3축만 지원합니까? 4축 기계에서 사용할 수 있습니까?
'3 AXES'라는 명칭은 이 특정 보드 구성에 내장된 축 중립 및 축 제어 능력을 반영합니다.4 축 또는 더 높은 축 CNC 기계는 다른 주 보드 변종 또는 추가 축 확장 하드웨어가 필요합니다.. A16B-2201-0722을 올바른 구성 없이 4축 기계에서 사용하는 것은 축 구성 불일치로 이어집니다.주문하기 전에 기계 도구의 전기 문서에서 필요한 축을 확인.
Q3: A16B-2201-0722을 교체하려면 전체 CNC 데이터 백업 및 복원이 필요합니까?
네. 주요 CPU 보드는 중앙 컨트롤러입니다. 보드를 제거하기 전에 교체하려면 모든 CNC 데이터 (부품 프로그램, 매개 변수, 도구 오프셋, PMC 사다리) 의 완전한 백업이 필요합니다.A16B-2201-0722 교체 장착 후, 모든 백업 된 데이터는 CNC가 정상 작동을 재개하기 전에 복원되어야 합니다. 현재 백업 파일이 없는 메인 CPU 보드를 절대로 교체하지 마십시오.
Q4: A16B-2201-0722는 FANUC 시리즈 21 CNC에서도 사용할 수 있습니까?
이 보드의 서비스 목록은 20 시리즈 및 21 시리즈 CNC 시스템과 관련하여 언급합니다. 21 시리즈는 하드웨어 아키텍처에서 20 시리즈와 밀접하게 관련이 있습니다.A16B-2201-0722이 시리즈 21에서 직접 작동하는지 여부는 특정 제어 랙 하드웨어 개정에 달려 있습니다.. 21 시리즈 시스템에 장착하기 전에 FANUC 시리즈 20 / 시리즈 21의 관련 하드웨어 문서를 확인합니다.
Q5: 어떤 특정 CNC 경보 코드가 20-A 시리즈의 주요 CPU 보드 결함을 나타냅니다?
FANUC 시리즈 20-A 시스템의 주 CPU 보드 오류는 일반적으로 CNC가 전원을 시작하기 전에 나타나는 시스템 수준의 알람 (ROM/RAM 동률 오류, 시계 개 타이머 알람),CPU 버스 오류, 또는 전원을 켜면 운영자 화면이 완전히 표시되지 않습니다. 이들은 축 경보 (서보 하드웨어를 가리키는) 또는 PMC 경보 (시퀀스 오류를 가리키는) 와 다릅니다.만약 CNC가 부팅 중에 운영자 디스플레이에 도달하지 못하면 주변 보드 결함이 확인되지 않습니다., A16B-2201-0722은 주요 진단 대상입니다.
