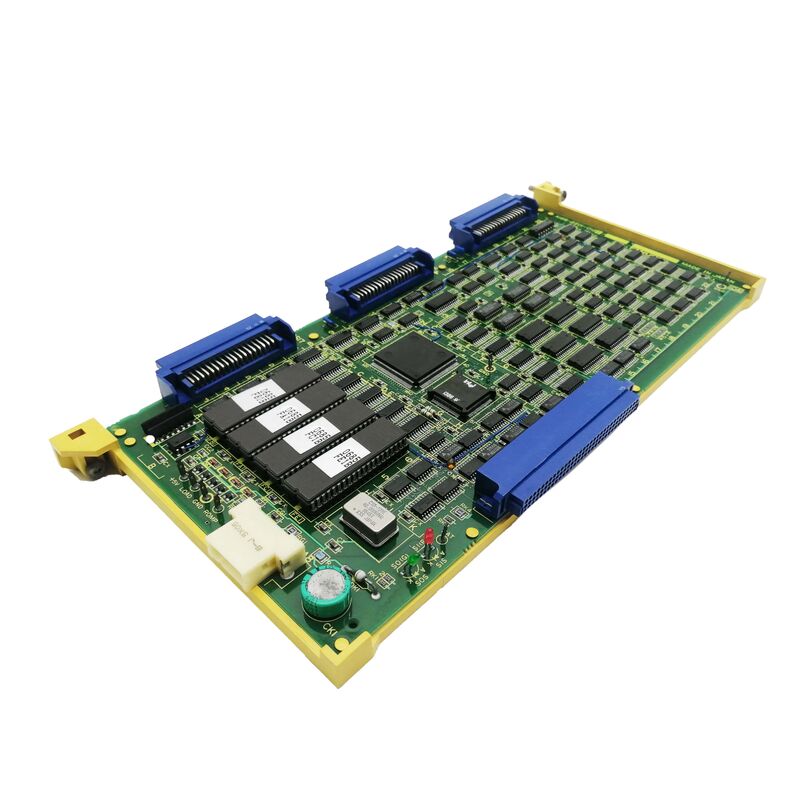

A16B-2201-0351 | FANUC 시리즈 15-B 다축 버퍼 PCB - 하위 CPU / 최대 Sub-B / 다축 제어 / 동기 제어 / 시리즈 15-B

시리즈 15-B의 하위 CPU 아키텍처 — 왜 두 번째 프로세서인가?

FANUC 시리즈 15-B는 전송 라인, 대형 다중 스핀들 머시닝 센터 및 축 수가 8개, 12개 이상에 달하는 유연한 제조 시스템 등 가장 까다로운 다축 공작 기계용으로 설계되었습니다. 이 많은 축을 동시에 관리하면 메인 CPU의 실시간 예산에 부담이 가해집니다.

시리즈 15-B는 하위 CPU 아키텍처를 통해 이 문제를 해결합니다. 메인 CPU는 기본 CNC 기능(프로그램 보간, 사용자 인터페이스, 통신)을 처리하고 전용 하위 CPU 보드는 확장된 축 제어 및 동기 기능을 처리합니다. A16B-2201-0351은 이 하위 CPU 보드입니다. "Max Sub-B" 지정은 시리즈 15-B용 하위 CPU 옵션에서 사용할 수 있는 최대 기능을 전달함을 나타냅니다.

주요 제품 정보

Max Sub-B — 최고의 하위 CPU 사양

시리즈 15-B 하위 CPU 보드 제품군 내에서는 여러 변형이 다양한 기능 수준을 제공합니다.

• A16B-2201-0310(Sub-A, 고속):빠른 축 응답이 필요한 애플리케이션을 위한 고속 서브 CPU
• A16B-2201-0331:다축 제어, 동기 제어, 오작동 점검에 특화
• A16B-2201-0351(최대 하위 B):다축, 동기, 오작동 체크 기능을 모두 갖춘 최대사양 서브 CPU 보드

A16B-2201-0351의 "최대" 지정은 가장 까다로운 시리즈 15-B 구성에 적합한 Sub-B 클래스 내에서 최대 기능 세트를 전달함을 나타냅니다.

응용 시나리오

대형 머시닝 센터 하위 CPU 오류:12개의 제어 축이 있는 시리즈 15-B 다축 머시닝 센터는 하위 CPU 보드와 관련된 알람을 발생시킵니다. 축 5~12는 사용할 수 없습니다. A16B-2201-0351은 실패한 보드로 식별됩니다. 교체하면 전체 다축 작동이 복원됩니다.

동기 축 제어 오류:동기화된 갠트리 축을 갖춘 갠트리형 기계는 동기 제어 알람을 개발합니다. A16B-2201-0351에서 제공하는 동기 기능이 중단되었습니다. 보드 교체는 동기 축 쌍의 조정된 이동을 복원합니다.

FAQ

Q1: A16B-2201-0351(Max Sub-B)과 A16B-2201-0331의 차이점은 무엇입니까?

두 보드 모두 시리즈 15-B에 대한 다축 제어, 동기 제어 및 오작동 점검 기능을 제공합니다. A16B-2201-0351은 A16B-2201-0331에 비해 더 높은 성능 또는 추가 처리 리소스를 나타내는 "Max Sub-B"로 지정됩니다. FANUC 시리즈 15-B 하드웨어 문서에서 특정 시스템 축 구성에 필요한 하위 CPU 변형을 확인하십시오.

Q2: A16B-2201-0351을 교체하려면 축 매개변수를 재설정해야 합니까?

다축 및 동기 축 매개변수는 하위 CPU 보드가 아닌 CNC의 기본 매개변수 메모리에 저장됩니다. A16B-2201-0351을 교체해도 축 매개변수는 지워지지 않습니다. 교체품을 장착한 후 CNC는 하위 CPU 보드와의 통신을 다시 설정하고 기존 축 구성을 적용합니다. 교체 후 동기 쌍 동작을 포함한 모든 축 기능을 확인합니다.

Q3: A16B-2201-0351이 축 드라이브 결함이 아니라 실패했음을 나타내는 CNC 알람은 무엇입니까?

하위 CPU 보드 결함은 일반적으로 여러 축, 특히 메인 CPU의 기본 용량을 초과하는 축에 동시에 영향을 미치는 경보를 생성합니다. 축 1~4는 정상적으로 작동하지만 축 5+는 모두 함께 알람이 울리는 경우 하위 CPU 보드가 주요 원인입니다. 단일 축 알람(세트 중 하나의 축)은 일반적으로 하위 CPU보다는 해당 특정 축에 대한 서보 드라이브나 모터를 가리킵니다.

Q4: A16B-2201-0351은 시리즈 15-A 또는 시리즈 15-C CNC 시스템과 호환됩니까?

A16B-2201-0351은 시리즈 15-B에 대해 확인되었습니다. 시리즈 15-A는 다른 하위 CPU 보드 하드웨어(예: 추가 축 기능을 위한 A16B-2200-0081)를 사용합니다. 시리즈 15-C(해당되는 경우)에는 자체 하드웨어 세대가 있습니다. 이 보드를 구매할 때 항상 정확한 시리즈 15 모델(15-A, 15-B, 15-C)을 지정하십시오.

Q5: A16B-2201-0351을 교체하기 전에 어떤 데이터 백업이 필요합니까?

CNC 메인 유닛 보드 유지 관리와 마찬가지로 교체하기 전에 모든 CNC 매개변수(축별 및 동기 축 매개변수 포함), 모든 부품 프로그램, 도구 데이터, 작업 오프셋 데이터 및 PMC 래더 프로그램 등 전체 백업을 수행하십시오. 서브 CPU 보드 자체에는 프로그램 데이터가 저장되지 않지만, 보드 교체 과정에서 다른 문제가 발생할 경우 백업을 통해 복구가 가능합니다.
