| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-2201-0110 |
부품 번호: A16B-2201-0110
제조사: FANUC Corporation (일본)
제품 유형: 오퍼레이터 패널 I/O PCB (머신 패널 인터페이스)
보드 시리즈: A16B-2201
호환 시스템: FANUC 시리즈 16i, 18i, 21i (F16M/T)
설명: 머신 오퍼레이터 패널 인터페이스 유닛

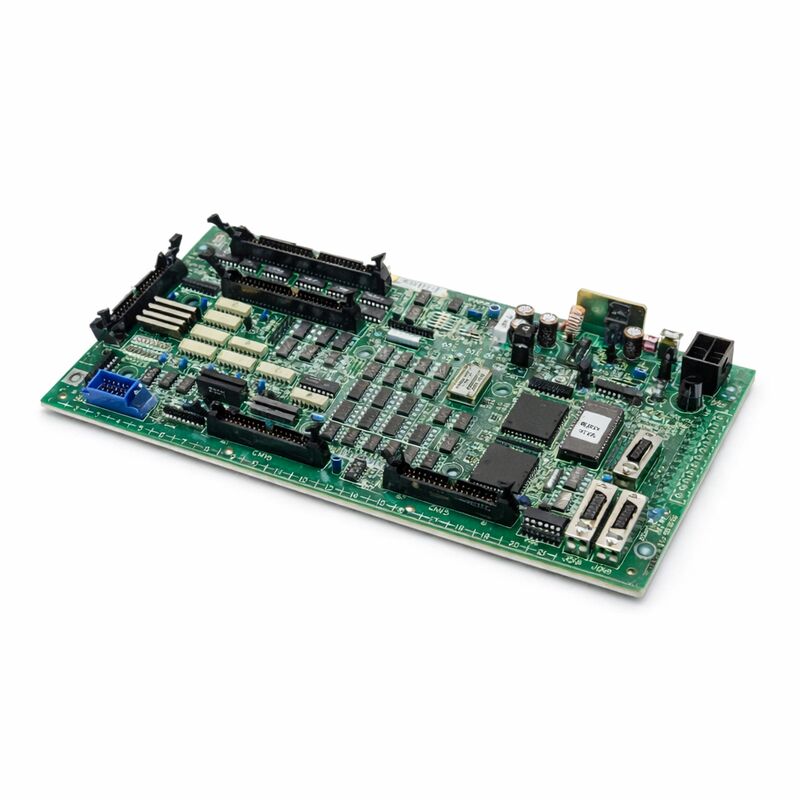

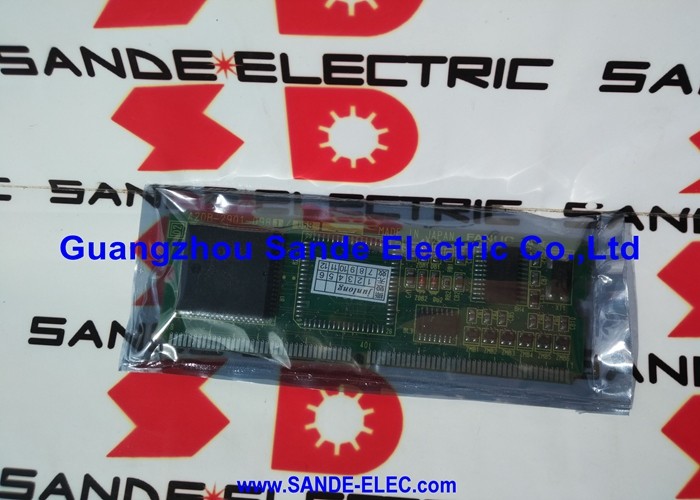

A16B-2201-0110은 FANUC 시리즈 16i, 18i, 21i CNC 컨트롤러용 오퍼레이터 패널 I/O PCB입니다. 특히 F16M 및 F16T 머신 오퍼레이터 패널 구성에 사용됩니다. 이 보드는 머신 오퍼레이터 패널 하드웨어와 CNC 컨트롤러의 PMC(프로그래머블 머신 컨트롤러) 로직 간의 물리적 및 전자적 연결 역할을 합니다. 머신 오퍼레이터 패널의 모든 버튼 누름, 스위치 선택, 표시등은 이 보드를 통해 흐릅니다.
오퍼레이터 패널은 인간과 기계가 만나는 곳입니다.
이송 속도 오버라이드 노브, 모드 선택 스위치, 축 조그 버튼, 사이클 시작, 이송 보류, 단일 블록 등 이 모든 물리적 제어 장치가 오퍼레이터 패널 I/O 보드에 연결됩니다.
이 보드는 이러한 제어 장치에서 전기 신호를 수신하여 디지털 상태로 변환하고 I/O 인터페이스를 통해 PMC에 제공합니다.
반대 방향으로, 패널의 표시등 및 상태 디스플레이를 구동하는 PMC의 출력 로직은 이 보드를 통해 물리적 램프 회로로 나갑니다.
작동하는 A16B-2201-0110 없이는 머신의 오퍼레이터 패널이 작동하지 않습니다.
CNC는 내부적으로 계속 실행될 수 있지만, 오퍼레이터는 패널을 통해 기계를 명령할 수 있는 능력을 잃게 됩니다.
마찬가지로 중요한 비상 정지 버튼 및 이송 보류 기능과 같은 중요한 패널 입력은 이 보드를 통해 라우팅됩니다. 고장난 패널 I/O 보드는 패널을 통한 오퍼레이터 안전 명령에 대한 기계의 응답 능력을 저하시킬 수 있습니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-2201-0110 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 오퍼레이터 패널 I/O PCB |
| 보드 시리즈 | A16B-2201 |
| 호환 시스템 | FANUC 시리즈 16i, 18i, 21i (F16M/T) |
| 응용 프로그램 | 머신 오퍼레이터 패널 인터페이스 |
| 입력 전압 | 24V DC (필드 측) |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | –20 – 60°C |
| 습도 | 최대 75% RH (비응축) |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리됨 |
오퍼레이터 패널 I/O 보드는 CNC 시스템에서 특정 아키텍처 위치를 차지합니다. CNC 컨트롤러의 메인 CPU 보드는 프로그램 실행 및 모션 보간을 처리합니다. PMC는 기계의 래더 로직을 실행합니다.
패널 I/O 보드는 머신 패널의 물리적 세계에 대한 전기적 인터페이스를 처리합니다.
머신 패널에는 수십 또는 수백 개의 개별 푸시 버튼, 키 스위치, 선택 스위치 및 표시등이 포함되어 있습니다.
이 각각은 자체 배선이 있는 별도의 전기 회로입니다. 패널 I/O 보드의 체계적인 입출력 아키텍처가 없으면 이러한 각 회로는 CNC의 로직 회로에 직접적이고 개별적인 연결이 필요합니다. 이는 노이즈 내성, 배선 복잡성 및 거리 측면에서 비현실적인 배열입니다.
패널 I/O 보드는 패널 배선을 구조화되고 조건화된 인터페이스로 집중시켜 이 문제를 해결합니다.
보드의 입력 회로는 필드 측 24V DC 패널 배선과 컨트롤러의 로직 회로 간에 광학 절연을 제공합니다.
이 절연은 머신 캐비닛 전체에 전원 케이블과 함께 실행되는 패널 배선에서 컨트롤러의 민감한 로직으로 전달될 수 있는 노이즈 및 전압 과도 현상을 차단합니다.
보드의 출력 회로는 표시등 회로를 구동합니다.
이것은 컨트롤러의 로직이 직접 공급할 수 있는 것보다 더 많은 전류를 필요로 합니다. 패널 I/O 보드의 출력 드라이버는 이 간극을 메워 램프를 비추는 데 필요한 전류를 제공하는 동시에 컨트롤러의 로직은 단순히 디지털 출력 비트를 설정합니다.
A16B-2201-0110은 시리즈 16i 플랫폼의 F16M(머시닝 센터 구성) 및 F16T(선반 센터 구성)에 사용됩니다. 머시닝 센터와 선반 센터는 오퍼레이터 패널 레이아웃과 I/O 요구 사항이 다르기 때문에 이 구분이 중요합니다.
M 구성에는 머시닝 센터의 추가 기능에 적합한 특정 입력 및 출력이 포함됩니다. 공구 교환 준비 신호, 스핀들 방향 입력, 팔레트 교환 신호. T 구성은 선반 센터의 다른 I/O 요구 사항을 처리합니다.
A16B-2201-0110은 이러한 오퍼레이터 패널 유형의 I/O 요구 사항을 처리하여 특정 기계 유형에 맞는 올바른 신호 할당 및 채널 수를 제공합니다.
다른 기계 유형에 지정된 보드를 설치하면 보드가 물리적으로 맞고 커넥터 유형이 일치하더라도 잘못된 I/O 매핑이 발생할 수 있습니다.
패널 I/O 보드 오류는 눈에 보이는 즉각적인 증상을 유발합니다. 응답하지 않는 패널 버튼, 머신 상태에 관계없이 영구적으로 켜져 있거나 영구적으로 꺼져 있는 표시등, 효과가 없는 것처럼 보이는 모드 선택기 등은 모두 고장 나거나 고장 난 패널 I/O 보드의 특징입니다.
CNC의 PMC 진단 화면이 주요 진단 도구입니다.
이 화면은 PMC의 모든 I/O 주소의 실시간 상태를 표시합니다. 패널 I/O 오류가 의심되는 경우, 기술자는 특정 패널 버튼에 해당하는 PMC 입력 주소를 모니터링하면서 각 버튼을 물리적으로 누르고 뗍니다. 주소가 올바르게 상태를 변경하면 해당 입력 채널이 작동하는 것입니다. 응답하지 않으면 보드, 배선 또는 패널 장치 자체에 오류가 있는 것입니다.
여러 입력 또는 출력 채널이 동시에 실패하는 경우, 특히 보드의 동일한 커넥터 그룹을 공유하는 채널의 경우, 배선 문제보다는 보드 오류를 강력하게 시사합니다. 개별 배선 오류는 일반적으로 한 번에 하나의 신호에 영향을 미칩니다.
커넥터 또는 보드 오류는 여러 신호 그룹에 동시에 영향을 미칩니다.
Q1: 머신의 사이클 시작 버튼이 작동을 멈췄습니다. CNC에는 알람이 표시되지 않고 다른 모든 것은 정상으로 보입니다. 이것이 A16B-2201-0110일 수 있습니까?
버튼을 누르는 동안 사이클 시작 입력 주소의 PMC 진단 화면을 확인하십시오. 주소가 상태를 변경하면 보드가 버튼 입력을 올바르게 읽고 있는 것입니다. 문제는 PMC 래더 로직 또는 사이클 시작 기능을 게이트하는 CNC의 모드 조건에 있습니다.
버튼을 눌렀을 때 주소가 상태를 변경하지 않고 버튼의 접촉 저항이 멀티미터로 양호한 것으로 확인되면 해당 채널의 보드 입력 회로가 고장난 것입니다.
Q2: 여러 패널 표시등이 머신 상태에 관계없이 영구적으로 켜져 있습니다. PMC는 해당 램프의 출력 주소가 OFF로 명령된 것으로 표시합니다. 보드에 무슨 문제가 있습니까?
OFF로 명령되었지만 영구적으로 켜져 있는 램프는 해당 채널의 출력 드라이버 회로가 전도 상태로 고장났음을 나타냅니다.
드라이버는 PMC에 의해 명령될 때 꺼져야 하지만, 고장난 드라이버는 계속 전도 상태를 유지합니다.
이것은 출력 드라이버 섹션의 보드 수준 오류입니다. 영향을 받은 채널은 소프트웨어 변경으로 수정할 수 없습니다. 보드는 수리 또는 교체가 필요합니다.
Q3: 근처의 번개 이벤트 후 패널이 완전히 응답하지 않게 되었습니다. 버튼이 작동하지 않고 램프도 켜지지 않습니다. 머신은 다른 모든 것은 정상적으로 시작됩니다. 이것이 보드입니까?
번개 이벤트는 외부 필드 배선에 연결된 보드의 입력 보호 회로를 손상시킬 수 있는 전압 과도 현상을 발생시킵니다.
패널 I/O 보드는 서지 에너지를 위한 안테나 역할을 하는 패널 배선에 직접 연결됩니다.
입력 보호 부품이 손상되었을 수 있으며 보드의 다른 회로는 그대로 유지됩니다. 눈에 보이는 손상이 있는지 보드를 검사하십시오.
손상이 보이지 않지만 오류 패턴(정상적인 CNC 작동으로 인한 완전한 패널 손실)이 일관되면 보드를 교체하고 테스트하십시오.
Q4: 교체용 A16B-2201-0110이 설치되었습니다. 패널이 이제 응답하지만 특정 버튼이 잘못된 기능을 하는 것 같습니다. 이것의 원인은 무엇일 수 있습니까?
보드 교체 후 잘못된 버튼 기능은 일반적으로 I/O 주소 불일치를 나타냅니다. 물리적 I/O 주소를 CNC 기능에 매핑하는 PMC 매개변수 또는 래더 로직을 확인해야 할 수 있습니다.
일부 구성에서는 I/O 주소 할당이 원래 보드의 설정과 일치해야 하는 매개변수 또는 커넥터 구성을 통해 설정됩니다.
PMC 진단 화면에서 머신의 배선 문서와 비교하여 I/O 주소 할당을 확인하십시오.
Q5: 보드는 손상되지 않은 것처럼 보이지만 머신 패널에는 항상 간헐적으로 등록되지 않는 버튼이 하나 있었습니다. 이것이 보드 또는 버튼 자체일 수 있습니까?
간헐적인 단일 버튼 실패는 보드 오류보다는 패널 하드웨어 문제일 가능성이 높습니다. 마모된 버튼 접점, 해당 채널의 높은 저항을 가진 커넥터 또는 해당 버튼으로 가는 케이블의 손상된 와이어. 간헐적인 동작을 유발하는 보드 오류는 여러 채널에 영향을 미치는 경향이 있습니다.
버튼의 접촉 저항을 직접 테스트하십시오. 해당 버튼의 배선을 검사하십시오. 배선 및 접점이 양호한 것으로 테스트되었고 오류가 지속되면 해당 채널의 보드 입력 회로가 불안정합니다.
