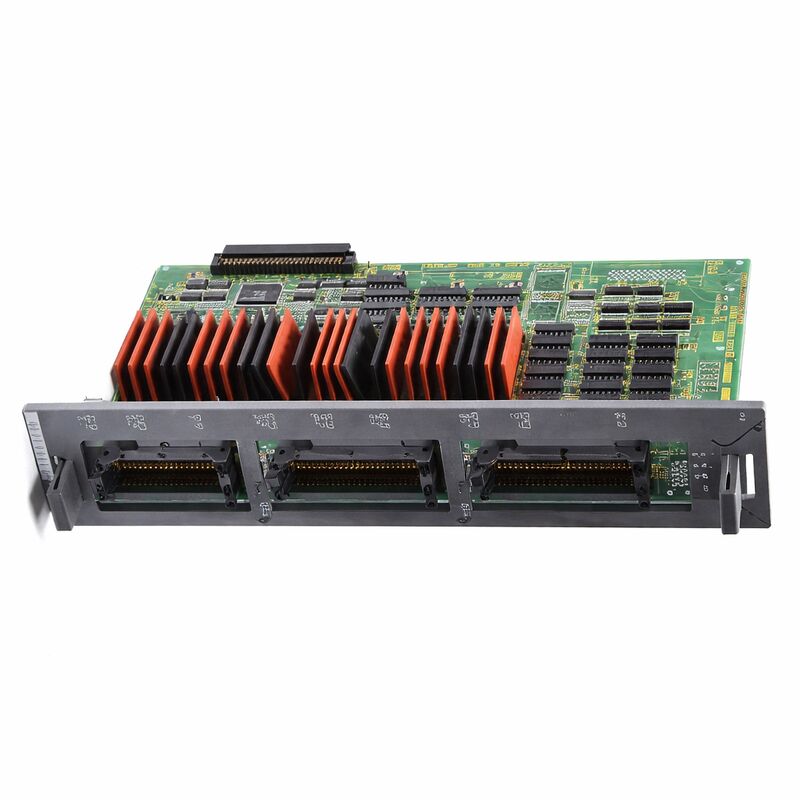

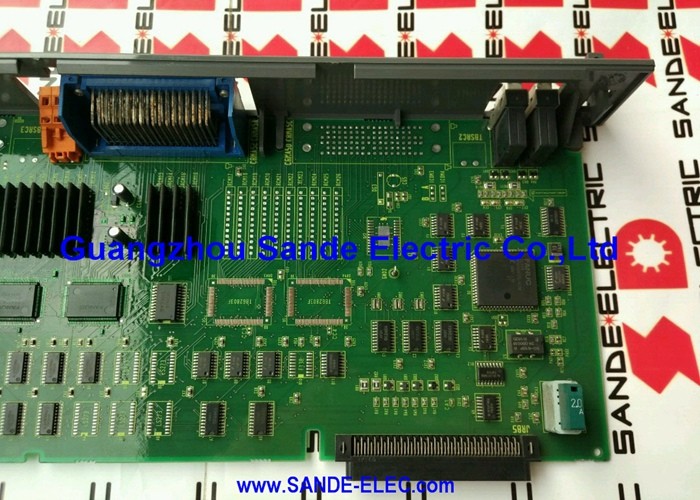

FANUC PC I/O BOARD A16B-2200-0956 A16B22000956 A16B-22OO-O956

FANUC A16B-2200-0956 | 시리즈 16-A 머신 I/O PCB — 104 DI / 72 DO / 싱크 타입 / 고속 스킵 없음

부품 번호: A16B-2200-0956

제조사: FANUC Corporation (일본)

제품 유형: 머신 I/O PCB — 싱크 타입

PMC 로직과 머신 하드웨어 간의 물리적 인터페이스

A16B-2200-0956은 FANUC 시리즈 16-A CNC용 머신 I/O 보드입니다. PMC의 래더 프로그램을 머신의 물리적 장치에 연결하는 보드입니다. PMC가 읽는 모든 리미트 스위치, 근접 센서 및 푸시버튼 신호는 이 보드의 104개 입력을 통해 들어옵니다. PMC가 보내는 모든 릴레이 코일, 솔레노이드 밸브, 표시등 및 보조 모터 컨택터 명령은 72개의 출력을 통해 나갑니다. 104/72 포인트 수는 복잡한 자동화 기능을 갖춘 상당한 규모의 기계를 처리합니다.

출력 트랜지스터는 싱크 타입입니다. PMC가 출력을 ON으로 명령하면 트랜지스터가 출력 단자를 접지(0V)에 연결하여 부하를 통해 양극 공급 장치에서 전류 경로를 완성합니다. OFF로 명령하면 트랜지스터가 열리고 경로를 차단합니다. 트랜지스터 스위칭은 빠르고 조용하며 마모가 없습니다. 접촉 저하 없이 분당 수천 번의 작동을 처리합니다.

104개의 입력 채널 각각은 광학 절연을 사용합니다. 필드 신호는 옵토 커플러 내부의 LED를 구동합니다. 컨트롤러 측의 포토 디텍터는 필드 배선과의 전기적 연결 없이 상태를 읽습니다. 이 절연은 머신 툴 캐비닛에서 모터 전원 케이블 및 솔레노이드 공급 라인과 함께 불가피하게 발생하는 전기적 노이즈를 차단하여 기계의 물리적 이벤트 없이 잘못된 입력 트리거링을 방지합니다.

-0956 대 관련 변형

A16B-2200 시리즈에는 시리즈 16-A용 여러 I/O 보드 구성이 포함되어 있습니다. -0956은 고속 스킵이 없는 싱크 타입입니다. 고속 스킵 기능(-0950 및 -0952 변형에 존재)은 CNC가 프로브가 트리거되는 정확한 순간에 축 위치를 고정해야 하는 정밀 프로빙 및 공구 측정 사이클에만 필요합니다. 기계가 고속 스킵 사이클을 사용하지 않는 경우 -0956은 추가 회로 없이 동일한 104/72 I/O 용량을 제공합니다.

동반 소스 타입 변형(-0986)은 PNP(소싱) 출력 드라이버와 함께 동일한 104/72 포인트 수를 제공합니다. 싱크 및 소스 타입은 상호 교환할 수 없습니다. 기계의 필드 배선은 하나의 출력 극성에 맞춰 제작됩니다. 잘못된 타입을 장착하면 모든 출력 로직이 반전됩니다. 교체품을 구매하기 전에 라벨에서 원래 보드의 출력 타입을 확인하십시오.

주요 사양

자주 묻는 질문

Q1: 전력 서지 후 필드 장치가 꺼져 있는 것으로 확인되었음에도 불구하고 많은 입력이 활성으로 읽힙니다. 보드가 손상되었습니까?

옵토 커플러를 과부하하는 서지는 포토 디텍터를 전도 상태로 영구적으로 고정시켜 필드 장치 상태에 관계없이 입력이 활성으로 보이게 할 수 있습니다. 서지 이벤트 후 여러 개의 동시 잘못된 입력 상태는 옵토 커플러 손상과 일치합니다. 보드 교체가 적절한 경로입니다.

Q2: 특정 출력 채널 몇 개가 작동을 멈췄습니다. 동일한 보드의 다른 출력은 정상입니다. 무엇을 먼저 확인해야 합니까?

영향을 받은 출력 그룹의 퓨즈 또는 과전류 보호 장치를 확인하십시오. 일부 출력 그룹은 공통 퓨즈를 공유하며, 퓨즈가 끊어지면 해당 그룹의 모든 출력이 중지되고 다른 출력은 활성 상태로 유지됩니다. 퓨즈가 정상이고 PMC가 주소가 ON으로 명령되었음을 확인하는 경우 출력 트랜지스터가 고장난 것이므로 보드를 수리하거나 교체해야 합니다.

Q3: A16B-2200-0956을 교체한 후 작동하던 일부 입력이 잘못 읽힙니다.

보드 교체 후 잘못된 판독은 일반적으로 커넥터 장착 문제입니다. 부분적으로 삽입된 커넥터는 일부 입력 채널이 연결되지 않은 상태로 둡니다. 모든 커넥터가 완전히 단단히 장착되었는지 확인하십시오. 또한 교체 보드의 I/O 주소 구성 딥 스위치 또는 매개변수가 원래 설치와 일치하는지 확인하십시오.

Q4: A16B-2200-0956은 A16B-2200-0986과 상호 교환 가능합니까?

아니요. 둘 다 고속 스킵이 없는 104/72 I/O를 가지고 있지만, -0956은 싱크 타입이고 -0986은 소스 타입입니다. 기계의 필드 배선은 하나의 출력 극성에 맞춰 제작됩니다. 잘못된 타입을 장착하면 모든 출력 로직이 반전됩니다. 항상 원래 보드의 타입을 정확히 일치시키십시오.

Q5: 기계에서 전원 사이클링 시 해제되는 간헐적인 PMC I/O 링크 경보가 발생합니다. 보드는 수년 동안 사용되었습니다.

하드웨어 손상이 보이지 않고 재시동 시 해제되는 간헐적인 I/O 링크 경보는 일반적으로 보드의 전원 공급 장치 섹션에 있는 노후된 전해 커패시터로 인해 발생합니다. 열화된 커패시터는 공급 리플을 허용하여 간헐적인 통신 오류를 발생시킵니다. 커패시터가 완전히 고장난 것이 아니라 한계적이어서 결함이 간헐적입니다. 예방적 커패시터 교체는 보드 전체를 교체하지 않고도 안정적인 작동을 복원합니다.
