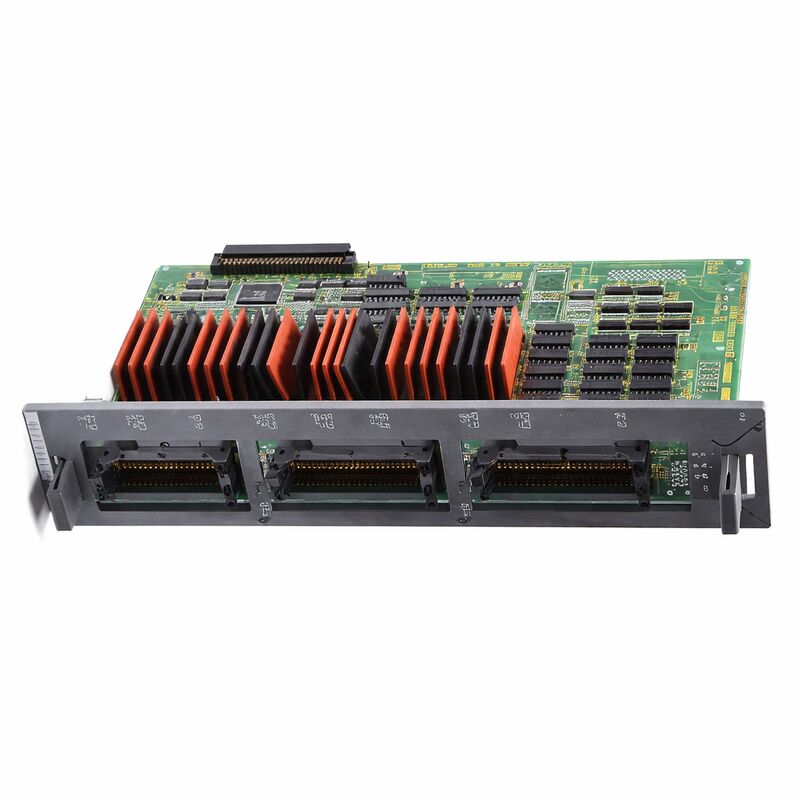

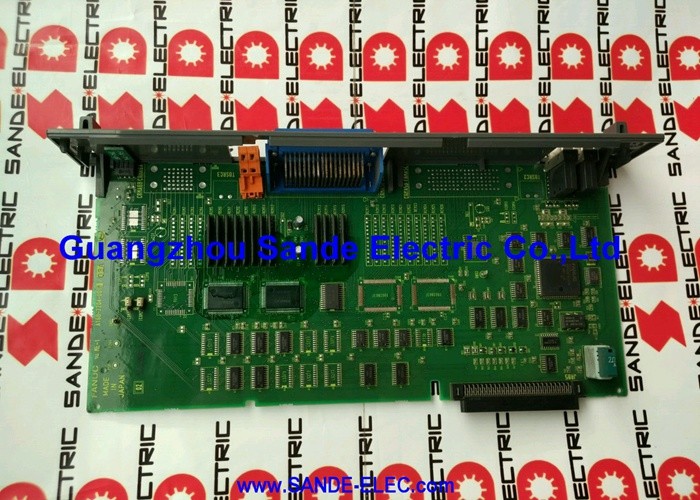

FANUC PC I/O BOARD A16B-2200-0955 A16B22000955 A16B-22OO-O955

FANUC A16B-2200-0955 ◎ 싱크 타입 104/80 I/O PCB 하이 스피드 스키프 없이

부문 번호:A16B-2200-0955

제조사:FANUC (일본)

제품 종류:기계 I/O PCB (심크 타입)

보드 시리즈:A16B-2200

I/O 구성:104 디지털 입력 (DI) / 80 디지털 출력 (DO)

출력 타입:싱크 (NPN, 전류 침몰)

고속 스키프:포함되지 않습니다

호환성 시스템:FANUC 시리즈 16, 18 CNC

전반적인 설명

A16B-2200-0955는 FANUC의 16시리즈와 18시리즈 CNC 컨트롤러용 고용량 기계 I/O 보드입니다.고속 스키프 기능 없이 싱크 타입 출력 구성에서 104개의 디지털 입력과 80개의 디지털 출력을 제공하는.

그것은 CNC 컨트롤러의 PMC 논리와 기계 도구의 전기 장치 사이의 물리적 인터페이스입니다그리고 기계의 자동화 시스템이 사용하는 액추에터는이 보드에 연결되거나이 보드를 통해 연결됩니다..

A16B-2200-0956 (디지털 출력 72개) 와 비교하면 A16B-2200-0955는 8개의 출력 채널을 더 추가하여 총 80개로 증가합니다.

이 추가 용량은 원시 72 출력 수치가 충분하지 않은 기계에서 더 제어 된 출력으로 기계에 더 적합합니다.

더 많은 릴레이 스필, 소레노이드 밸브, 표시 램프 또는 보조 모터 접촉기 같은 보드 형식 인자 내에서 수용 할 수 있습니다.

보드의 104개의 입력 채널과 80개의 출력 채널은 그룹으로 구성되어 있으며 특정 PMC I/O 주소 범위에 매핑됩니다.

PMC 사다리 프로그램은 입력 주소를 읽고 기계 상태를 알아내고 출력 주소를 기록하여 기계 동작을 명령합니다.

보드는 이러한 논리적 주소를 현실로 만듭니다. 입력 주소가 1을 읽으면 해당 필드 센서 또는 스위치가 신호를 주장했다는 것을 의미합니다. 출력 주소가 1으로 기록되면해당 출력 트랜지스터가 켜지고 연결된 부하를 구동합니다..

주요 사양

104 입력 ∙ 기계 감지 커버리지

완전 자동화 된 도구 기계 ∙ 자동 도구 변경, 팔레트 변경, 작업 조각 클램핑, 냉각 액체 시스템, 칩 컨베이어, 슬라이딩 도어그리고 여러 안전 인터클로크 PMC가 모니터링해야 하는 80 개 이상의 분리 입력 신호를 쉽게 축적 할 수 있습니다..

한계 스위치는 축 위치를 확인 압력 스위치는 수압 압력을 확인 Reed 스위치는 도구 매거진 위치를 확인

닫힌 스위치로 안전 체인 로크 체인을 공급합니다. 근접 센서는 롤리 회전을 계산하거나 부품의 존재를 감지합니다.

이 각 채널은 A16B-2200-0955의 별도의 입력 채널입니다.

보드의 104개의 입력값은 이 수준의 기계 복잡성을 확장할 수 있는 공간을 제공합니다.

입력은 공통 0V 참조를 공유하도록 그룹화되어 있으며, 이는 필드 배선이 어떻게 조직되는지를 결정합니다.

보드를 재배선하거나 교체 할 때 올바른 그룹화를 유지하는 것이 필수적입니다. 입력 그룹에 공통 참조를 혼합하면 입력과 거짓 신호 판독 사이의 교류가 발생할 수 있습니다.

80 출력 (output) ‧ 기계 가동 능력

A16B-2200-0955의 80개의 출력 채널은 기계의 작동기를 구동합니다. 각 출력은 트랜지스터 스위치입니다.트랜지스터는 연결된 장치를 통해 회로를 전도하고 완료.

출력 전류 용량은 직접적으로 무엇을 구동할 수 있는지 결정합니다.

보드의 등급 출력 전류 내에서 장치들은 직접적으로 구동될 수 있다. 더 높은 전류 장치들은 큰 소레노이드, 모터 스타터 (motor starters) 는 부하 전류에 등급된 중간 릴레를 필요로 한다.

출력 보호는 현장 응용 프로그램에서 중요합니다. 인덕티브 부하는 전자기 밸브, 릴레 코일 켜지면 전압 스파이크를 생성합니다.

이러한 스파이크는 억제되지 않으면 출력 트랜지스터를 손상시킬 수 있습니다. 인덕티브 로드를 가로 지르는 플라이백 다이오드, 스파이크 동안만 유도하도록 연결되어 표준 관행입니다.

출력 채널을 반복적으로 불어넣는 기계는 종종 인덕티브 로드에서 적절한 비행 보호가 부족합니다.

A16B-2200 시리즈 I/O 변종 경관

A16B-2200 시리즈는 다양한 기계 요구 사항에 맞게 여러 구성의 I/O 보드를 제공합니다.

주요 차별점은 출력 수, 출력 유형 (심크 또는 소스) 및 고속 점프 기능의 존재 또는 부재입니다.

-0955은 80DO의 싱크 출력을 제공하며, 근처의 -0956은 72DO의 싱크 출력을 제공합니다. -0950은 104/80 싱크 구성에 고속 점프를 추가합니다.

-0986은 -0956 (72 DO, 건너뛰지 않음) 의 소스 타입 동등함이다.

이 변수 매트릭스를 이해하는 것은 대체품을 공급할 때 필수적입니다.

정확한 올바른 변종만이 원래 기계에서 올바르게 작동합니다. I / O 카운트는 일치해야합니다 (그렇지 않으면 일부 기계 기능은 PMC 연결을 잃습니다),출력 타입이 일치해야 합니다 (심/원), 스키 함수는 기계의 기능 요구 사항에 부합해야 합니다.

FAQ

Q1: 기계가 2주 동안 전원을 끄는 유지보수 기간 후, 이전에 작동하던 여러 출력 채널은 이제 자신의 부하에 에너지를 공급하지 못합니다.PMC는 ON 명령어 주소를 보여줍니다무슨 일이야?

2주간의 전력 중단은 일반적으로 보드 손상을 일으키지 않습니다.

이전에 좋은 출력, 하지만 지금은 실패 가장 유력한 원인은 현장 배선 ∙ 컨넥터에서 기계적인 문제 유지 보수 작업 중에 느슨한,또는 독립적으로 실패한 현장 장치.

작동하지 않는 출력을 현장 연결으로 추적해 각 연결과 현장 장치를 확인해

필드 배선 및 장치가 잘 테스트되고 PMC가 주소가 ON 명령으로 확인되면, 보드의 출력 채널은 유지 보수 기간 동안 우연히 실패했습니다.

Q2: 기계의 PMC 사다리는 최근에 이전에 사용되지 않은 I/O 주소를 사용하도록 수정되었습니다. 새로운 주소는 응답하지 않습니다. 다른 모든 I/O는 정상적으로 작동합니다. 이것은 보드 오류입니까?

응답하지 않는 새로 할당된 주소는 게시판 오류보다는 매개 변수 또는 사다리 구성 문제일 가능성이 높습니다.

FANUC CNC 컨트롤러는 기능이 되기 전에 PMC 매개 변수에서 I/O 주소를 지정하고 활성화해야 합니다.

PMC I/O 매개 변수가 새로운 주소를 포함하고 A16B-2200-0955의 올바른 물리적 커넥터에 매핑되었는지 확인합니다.

보드의 물리적 I/O 채널은 특정 매개 변수로 정의된 주소 범위에 해당합니다.

Q3: 기계는 간헐적으로 "DI/DO 링크 오류" 경보를 생성합니다. 빈도 또는 가벼운 절단보다 무거운 절단 주기에 더 자주 나타납니다. 가능한 원인은 무엇입니까?

I/O 링크 오류는 I/O 링크 통신을 방해하는 전기 소음이 있음을 나타냅니다.

중량 절단 도중, 모터 전류, 드라이브 스위치 주파수, 기계적인 진동 모두 증가합니다.

이 기계 캐비닛에서 더 많은 전기 소음을 발생. I / O 연결 케이블 ∙ 라우팅, 보호 및 커넥터 접촉을 검사.

전력 케이블과 연결된 케이블이나 양쪽 끝에서 제대로 연결되지 않은 보호막은 높은 전력 절단 주기에 더 많은 잡음을 잡을 수 있습니다.

Q4: 16개 또는 32개의 입력으로 구성된 전체 그룹은 현장 장치 상태와 상관없이 동시에 활성화됩니다. 다른 입력 그룹은 정상입니다. 이 패턴은 무엇을 나타냅니다?

전체 입력 그룹 읽기 현장 상태와 상관없이 활발한 강력하게 그 그룹에 대한 공통 참조가 현장 배선 어딘가에 긍정적 전압으로 단축되었다고 제안합니다.그룹 내의 입력들은 공통 0V 참조를 공유합니다..

만약 그 공통 레퍼런스가 배선 결함으로 24V에 연결되면, 그룹 내의 모든 입력값이 활성화된 것처럼 보일 것입니다.

영향을 받은 그룹의 필드 커넥터를 끊고 문제가 지속되는지 검사합니다. 만약 그룹 내의 모든 입력 장치가 필드 연결이 끊어지면 작동하지 않는 경우, 오류는 필드 배선에 있습니다.이사회가 아니라.

Q5: A16B-2200-0955과 A16B-2200-0956을 비교할 때, -0955는 80 출력 대 72 출력을 가지고 있습니다. 하나를 다른 것으로 대체 할 때 실질적인 의미는 무엇입니까?

원본 보드가 80개의 출력을 가지고 있고, 72개의 출력 보드로 교체되면원래 보드에서 채널 73~80에 연결 된 8 출력 대체에 대응하는 출력이 없습니다.

그 기계 기능은 영구적으로 비활성화되고 현장 장치들은 작동되지 않습니다.

반대로, 원본이 72개의 출력을 가지고 있고 80개의 출력을 가진 대체가 설치되면, 추가 8개의 채널은 사용되지 않지만 해를 끼치지 않습니다.

항상 원본 보드의 출력 수를 정확히 맞추어 기계 기능 손실을 피합니다.
