| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-2200-0950 |

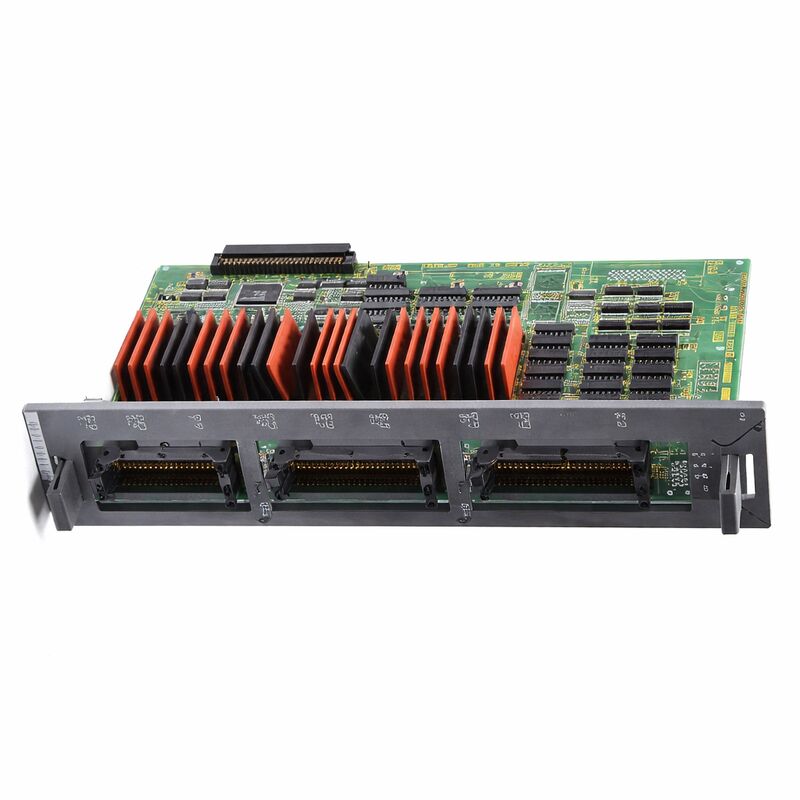

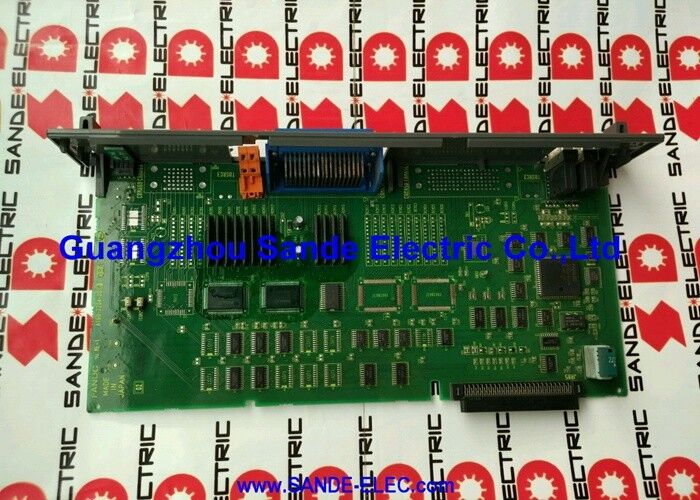

부품 번호: A16B-2200-0950
제조사: FANUC Corporation (일본)
제품 유형: 고속 스킵 기능이 있는 머신 I/O PCB (싱크 타입)
보드 시리즈: A16B-2200
I/O 구성: 디지털 입력 104개 (DI) / 디지털 출력 80개 (DO)
출력 유형: 싱크 (NPN, 전류 싱킹)
고속 스킵: 포함
호환 시스템: FANUC 시리즈 16-B, F16M, F16T (F16B)
필수 동반 모듈: A20B-9001-0480 (별도 판매)
상태: 제조사 단종
A16B-2200-0950은 FANUC 시리즈 16-B CNC용 머신 I/O 보드로, 싱크 타입 구성으로 디지털 입력 104개와 디지털 출력 80개를 제공하며, — 결정적으로, I/O 용량은 동일하지만 -0955 변형과 구별되는 고속 스킵 기능을 추가합니다.
고속 스킵 회로의 포함으로 인해 온머신 프로빙, 공구 길이 측정 또는 스킵 신호 의존 보상 사이클이 가공 공정의 일부인 시리즈 16-B 설치에 필요한 보드가 됩니다.
A16B-2200-0950에는 완전한 기능을 위해 필요한 동반 모듈 A20B-9001-0480이 포함되어 있지 않습니다. 이 동반 모듈은 별도로 구해야 합니다.
새로운 동반 모듈을 구하지 않고 교체 보드가 필요한 설치의 경우, 수리 중인 기계에서 기존 A20B-9001-0480을 재사용할 수 있습니다. 단, 해당 모듈이 정상 작동하는 것으로 확인된 경우에 한합니다.
이 보드는 시리즈 16-B 제어 머시닝 센터가 요구하는 전체 머신 I/O 범위를 다룹니다. 모든 리미트 스위치, 근접 센서, 도어 닫힘 확인, 모드 선택 입력이 104개의 입력 채널을 통해 전달됩니다.
모든 릴레이, 솔레노이드, 표시등, 보조 장치 출력이 80개의 출력 채널을 통해 구동됩니다.
프로빙 시스템이 장착된 기계의 경우, 고속 스킵 입력은 프로브의 트리거 신호와 CNC의 위치 래치 메커니즘 간의 정확하고 시간이 중요한 인터페이스를 제공합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-2200-0950 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 머신 I/O PCB (싱크, 고속 스킵 포함) |
| 보드 시리즈 | A16B-2200 |
| 디지털 입력 (DI) | 104 |
| 디지털 출력 (DO) | 80 |
| 출력 유형 | 싱크 (NPN / 전류 싱킹) |
| 고속 스킵 | 포함 |
| 필수 동반 모듈 | A20B-9001-0480 (미포함) |
| 필드 전압 | 24V DC |
| 호환 CNC | 시리즈 16-B, F16M, F16T (F16B) |
| 원산지 | 일본 |
| 작동 온도 | 0 ~ 55°C |
| 상태 | 제조사 단종 |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리됨 |
모든 FANUC I/O 보드의 일반 PMC 입력은 I/O 스캔 주기 시간에 의해 결정되는 응답 지연 시간을 가집니다. PMC는 주기적으로 입력 주소를 스캔하며 각 스캔 패스 중에 각 입력의 상태를 확인합니다.
필드 입력의 상태가 변경된 시점과 PMC가 변경을 처음 읽는 시점 사이에 지연이 있습니다.
대부분의 머신 기능의 경우 이 지연은 중요하지 않습니다. 도어 닫힘 스위치, 공구 매거진 위치 센서 또는 사이클 시작 버튼은 머신 작동에 눈에 띄는 영향 없이 PMC 스캔 주기를 모두 허용할 수 있습니다.
고속 스킵 입력은 구조적으로 다릅니다. 고속 스킵 입력에서 신호가 수신되면 보드는 PMC 스캔 주기를 기다리지 않습니다. 대신, 보드는 즉시 CNC에 하드웨어 인터럽트를 생성합니다.
CNC는 신호 변경이 소프트웨어에 의해 완전히 처리되기 전에도 그 순간의 현재 축 위치를 캡처(래치)합니다. 결과는 소프트웨어가 입력을 처음 읽었을 때보다 스킵 신호가 발생했을 때의 축 위치를 반영하는 위치 측정입니다.
이 하드웨어 래치 위치 캡처는 프로빙 정확도에 필수적입니다.
이송 속도로 공작물 표면으로 이동하는 터치 트리거 프로브는 표면의 특정 기하학적 지점에서 트리거됩니다.
스킵 입력은 해당 트리거 순간의 축 위치를 캡처합니다.
CNC는 해당 래치 위치를 사용하여 프로브 접점의 좌표를 높은 정밀도로 결정합니다.
응답이 전체 PMC 스캔 주기로 지연되면, 지연 중에 축이 이동하게 되며, 캡처된 좌표는 실제 접점에서 체계적으로 벗어나게 됩니다.
F16M 및 F16T 명칭으로 각각 머시닝 센터 및 터닝 센터 응용 분야에 판매된 시리즈 16-B CNC는 당시 고정밀 공작 기계 설치에 널리 사용되었습니다.
이러한 기계 중 다수는 온머신 측정 시스템을 갖추고 있었습니다. 공작물 측정을 위한 스핀들 장착 터치 프로브 및 자동 공구 길이 측정을 위한 공구 설정 프로브입니다.
이러한 측정 시스템은 항공 우주, 자동차 및 정밀 금형 응용 분야에서 일반적이며, 인프로세스 측정은 사후 고려 사항이 아닌 가공 전략의 일부입니다.
A16B-2200-0950의 고속 스킵 회로는 이러한 측정 사이클을 가능하게 합니다.
이것이 없으면 프로브가 트리거되지만 위치 캡처가 부정확하여 측정 결과가 신뢰할 수 없게 됩니다.
프로빙 사이클이 필수적인 정밀 제조에 사용되는 기계의 경우, 교체 보드에는 고속 스킵 기능이 포함되어야 합니다.
A16B-2200-0950을 고속 스킵이 없는 -0955로 교체하면 기계의 다른 I/O 기능은 정상적으로 작동하더라도 프로빙 기능이 제거됩니다.
고속 스킵 기능 외에도 A16B-2200-0950의 104/80 I/O 용량은 시리즈 16-B 제어 기계의 전체 머신 I/O 요구 사항을 지원합니다. 104개의 입력은 전체 머신 센서 및 스위치 구성을 수용합니다.
80개의 출력은 모든 제어된 머신 액추에이터를 다룹니다.
싱크 타입 출력 지정은 배선 규칙을 결정합니다. 싱크 출력은 활성화 시 출력 단자를 0V로 끌어당깁니다.
필드 장치는 24V 공급 레일에서 출력 단자로 연결되므로, 출력이 활성화될 때 장치가 전류를 구동합니다.
-0950 보드를 사용하는 시리즈 16-B 기계의 공작 기계 배선은 80개의 출력 채널 전체에서 이 규칙을 따릅니다.
모든 교체 보드는 동일한 싱크 타입 지정을 유지해야 합니다.
Q1: 기계의 프로빙 사이클이 부정확해졌습니다. 동일한 피처의 반복 측정에서 과도한 편차가 나타납니다. 프로브 및 스타일러스 하드웨어는 올바르게 테스트되었습니다. A16B-2200-0950이 원인일 수 있습니까?
하드웨어 프로브 결함 없이 프로빙 측정에서 편차가 증가하는 것은 위치 캡처 메커니즘의 문제를 나타냅니다.
고속 스킵 입력은 프로브 접촉 후 마이크로초 이내에 하드웨어 래치 위치 캡처를 트리거해야 합니다.
보드의 스킵 입력 회로가 저하되면 (응답 시간 증가, 스킵 신호 입력 노이즈 또는 간헐적인 캡처 실패) 각 측정 사이클은 다른 지연 시간으로 위치를 캡처하여 관찰된 편차를 발생시킵니다.
측정 장비가 있는 경우 스킵 신호 응답 시간을 테스트하거나, 정상 작동하는 것으로 확인된 동등품으로 보드를 교체하십시오.
Q2: A16B-2200-0950이 필요한 기계에 고속 스킵 기능이 없는 교체 보드(-0955 등)를 설치하면 어떻게 됩니까?
비 스킵 보드는 모든 104개의 입력과 80개의 출력을 정상적으로 제공합니다. 머신 I/O 기능 (리미트 스위치, 솔레노이드, 표시등, 모드 선택)은 이전과 같이 작동합니다. 그러나 고속 스킵 입력은 작동하지 않습니다.
G31 스킵 사이클 또는 고속 스킵 입력에 의존하는 측정 매크로는 위치 캡처가 관련 지연 시간을 가진 소프트웨어 타이밍으로 되돌아가므로 신뢰할 수 없는 결과를 생성합니다.
생산 공정에서 프로빙 사이클을 사용하는 기계의 경우, 이는 용납할 수 없는 기능 손실입니다.
Q3: A20B-9001-0480 동반 모듈은 더 이상 사용되지 않지만 A16B-2200-0950 보드는 교체 중입니다. 동반 모듈도 교체해야 합니까?
기존 A20B-9001-0480이 정상 작동하는 경우, 일반적으로 교체용 A16B-2200-0950 보드와 함께 재사용할 수 있습니다.
동반 모듈은 메인 I/O 보드를 지원하는 기능을 제공하며, 보드 고장 전에 해당 기능이 올바르게 작동했다면 모듈 자체에 문제가 있을 가능성은 낮습니다.
새 보드와 함께 재설치하기 전에 모듈을 시각적으로 검사하고 커넥터 접점을 확인하십시오.
Q4: 고속 스킵 입력은 물리적으로 프로브 시스템에 어떻게 연결됩니까?
기계의 프로브 인터페이스 장치에서 오는 프로브 트리거 신호는 A16B-2200-0950의 지정된 스킵 입력 단자에 연결됩니다.
정확한 단자 지정은 시리즈 16-B 연결 설명서에 설명되어 있습니다.
프로브 인터페이스 장치는 프로브의 전기 접촉 (또는 광학/무선 트리거) 신호를 스킵 입력과 호환되는 로직 레벨 신호로 변환합니다.
스킵 신호 케이블의 올바른 차폐 및 라우팅이 중요합니다. 스킵 입력은 민감하며 신호의 노이즈는 조기 트리거를 유발할 수 있습니다.
Q5: A16B-2200-0950은 단종되었습니다. 이 특정 변형에 대한 애프터마켓 공급은 얼마나 신뢰할 수 있습니까?
시리즈 16-B 플랫폼은 정밀 머시닝 응용 분야에 널리 설치되었으며, 고속 스킵 기능이 있는 -0950은 프로빙이 표준인 산업 분야의 기계에 대한 일반적인 구성 선택이었습니다.
애프터마켓 공급망 (테스트된 잉여 보드, 전문적으로 리퍼비시된 장치 및 부품 수준 수리 서비스)은 이 변형에 대해 활발하게 유지됩니다.
조달 시, 고속 스킵 기능이 보드의 기능 검증의 일부로 테스트되었는지 구체적으로 확인하십시오.
일반 I/O 테스트를 통과했지만 스킵 회로가 저하된 보드는 프로빙 사이클에서 문제가 발견될 때까지 정상으로 보일 것입니다.
