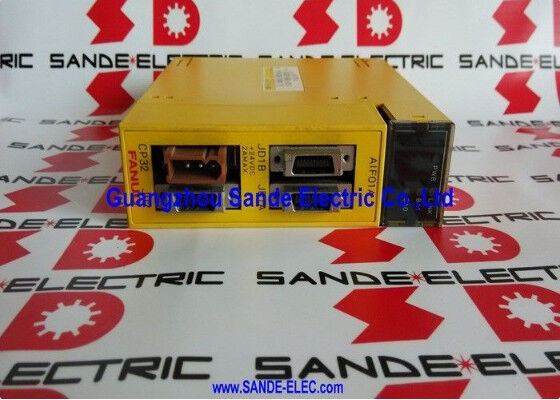

A03B-0807-C013 Fanuc I/O 보드 A03B0807C013 AO3B-O8O7-COI3

FANUC A03B-0807-C013

부문 번호:A03B-0807-C013

제조사:FANUC Ltd (일본)

제품 종류:I/O 유닛-A 인터페이스 모듈 FANUC I/O 링크

제품군:A03B-0807 시리즈 (I/O 단위-A)

입력 전압:24VDC (± 10%)

통신:FANUC I/O 링크

호환되는 CNC:시리즈 0i, 16i, 18i 및 관련 플랫폼

원산지:일본

연결 되는 것

A03B-0807-C013는 FANUC I/O 유닛-A 인터페이스 모듈입니다. FANUC I/O 링크 시리즈 버스를 통해 CNC 컨트롤러를 필드 I/O 장치에 연결하는 보드입니다.

그것은 기계 컨트롤러와 기계 바닥에서 디지털 입력 / 출력 신호 사이의 게이트웨이입니다: 제한 스위치, 도구 변경 신호, 스핀드 실행 명령, 냉각 액체의 활성화,문 잠금장PMC 프로그램에서 읽고 쓰는 모든 것.

A03B-0807 시리즈는 FANUC의 I/O Unit-A 가족의 초기 세대를 나타냅니다. 이 모듈은 기계의 전기 캐비닛에 설치된 I/O 기본 단위로 삽입됩니다.기본 및 연결된 I/O 모듈이 CNC와 데이터를 교환하는 데 의존하는 통신 인터페이스를 제공.

C013 변종은이 시리즈 내의 특정 인터페이스 모듈 구성입니다. C013과 밀접한 관련 변종 (C011,C012) 는 A03B-0807 기반의 인터페이스 모듈과 동일한 기능적 역할을 수행합니다. 하위 변종 간의 특정 커넥터 또는 통신 옵션의 차이로.

기술 요약

FAQ

Q1: CNC는 A03B-0807-C013을 포함하는 I/O 링크 통신 오류를 보여줍니다. 먼저 확인해야 할 것은 무엇입니까?

CNC의 JD1A/JD1B 포트와 모듈의 커넥터에서 I/O 링크 케이블 연결을 확인합니다. 느슨한 케이블은 가장 흔한 원인입니다.또한 모듈에 24VDC 공급을 확인합니다. 공급이 없거나 낮으면 모듈 자체에 오류가 발생하지 않고 모듈이 통신을 중단합니다..

Q2: A03B-0807 시리즈는 오래된 세대입니다. A03B-0807-C013는 현재 세대의 모듈과 교환 가능합니까?

A03B-0807 시리즈는 초기 I/O 유닛-A 세대이다. 현재 동등한 모듈은 UL/C-UL 표준을 준수하고 I/O 링크 i를 지원하는 A03B-0819 시리즈이다.더 새로운 모듈은 대체로 일반적으로 후퇴 호환, 하지만 원본 A03B-0807-C013은 호환성 검증 없이 새로운 I/O 링크 i 전용 시스템으로 직접 교환할 수 없습니다.

Q3: I/O 링크 채널당 A03B-0807 기본 단위가 몇 개 연결될 수 있습니까?

최대 16개의 I/O 슬레이브 그룹이 하나의 I/O 링크에 연결될 수 있다. CNC에 연결된 I/O 유닛-A 구성을 위해 최대 4개의 기본 단위가 그룹당 연결될 수 있다.모든 슬레이브에 있는 전체 I/O 포인트는 I/O 링크의 최대 I/O 포인트 수 안에 있어야 합니다..

Q4: A03B-0807-C013을 교체한 후 PMC 매개 변수를 변경해야 합니까?

아니요. PMC는 CNC 제어판에 모든 I/O 주소 할당을 유지합니다. 대체 모듈은 I/O 링크 토폴로지에서 동일한 위치를 차지하고 동일한 I/O 주소로 작동합니다.비슷한 교환에 PMC 재프로그램이 필요하지 않습니다..

Q5: 기계가 몇 년 동안 비활성 상태입니다. A03B-0807-C013는 재시작 후 I/O 오류를 유발할 것으로 의심됩니다. 무엇을 검사해야합니까?

장기간 저장하면 모듈의 PCB에 연결 장치의 부식 및 전해질 용도 분해가 발생할 수 있습니다. 연결 장치 핀을 산화 여부를 검사하고 적절한 접촉 청소기로 청소하십시오.I/O 장애가 일시적 또는 온도 의존적 인 경우, 내부 콘덴서 노화는 가능한 원인입니다
