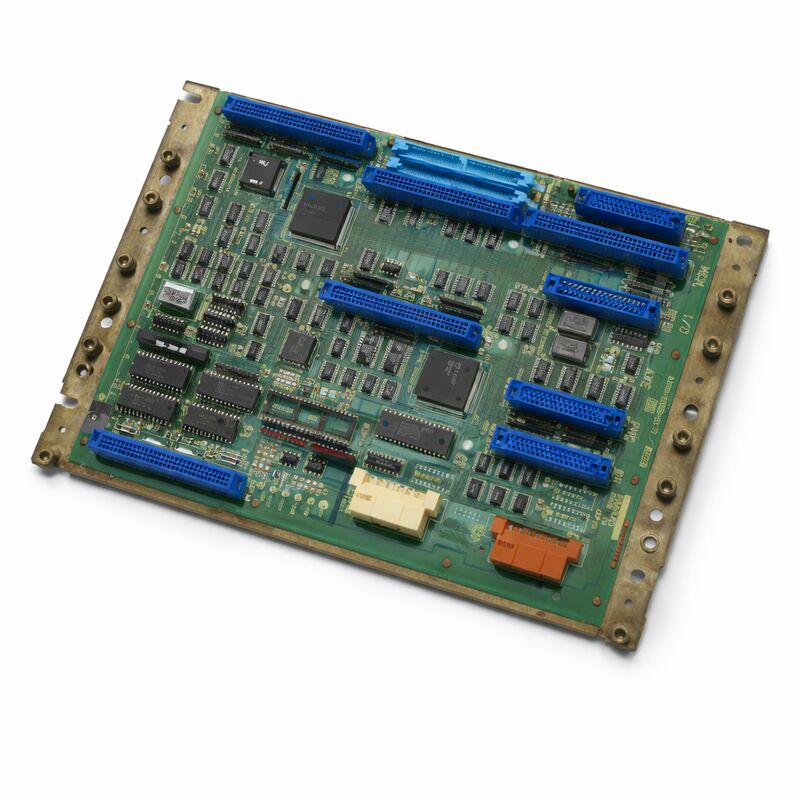

부품 번호: A02B-0098-B541
제조사: FANUC Corporation (일본)
제품 유형: CNC 제어 장치 (백플레이트 / 기본 장치 어셈블리)
시리즈:FANUC Series 0-C
상태: 제조사 단종
A02B-0098-B541은 FANUC의 Series 0-C CNC 세대에 속하는 제어 장치로, Series 0-C 제어 시스템의 구조적 및 전기적 기반을 형성하는 완전한 섀시 레벨 어셈블리입니다.
FANUC의 모듈식 CNC 아키텍처에서 A02B-0098 제품군은 마스터 PCB 및 모든 주변 장치 보드가 조립되는 백플레이트와 장착 구조를 제공합니다.
접미사 -B541은 이 제품군 내의 특정 변형을 식별합니다.
FANUC의 번호 체계에서 A02B 접두사는 개별 PCB(A16B, A20B) 또는 모터 및 드라이브와 달리 완전한 CNC 제어 시스템 및 관련 어셈블리를 나타냅니다. A02B-0098 시리즈는 0-MC, 0-TC, 0-MF, 0-TTC 및 관련 하위 시리즈를 포함하는 Series 0-C 제어 제품군을 다룹니다.
이들은 1980년대 후반부터 1990년대까지 생산된 머시닝 센터, 선반 및 터닝 센터에 널리 사용된 CNC 컨트롤러였습니다.
이 제품은 단종되었습니다. FANUC는 더 이상 이를 제조하지 않습니다.
이 제품이 지원하는 기계는 전 세계 공장에서 여전히 생산 중입니다. 이 장치에 대한 수요는 신규 설치가 아닌 해당 기계 유지 보수에서 발생합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A02B-0098-B541 |
| 제조사 | FANUC Corporation |
| 제품 유형 | CNC 제어 장치 / 백플레이트 어셈블리 |
| 시리즈 | FANUC Series 0-C |
| 호환 하위 시리즈 | 0-MC, 0-TC, 0-MF, 0-TTC 및 변형 |
| 아키텍처 | 모듈식 — 마스터 PCB + 주변 장치 보드 |
| 생산 상태 | 제조사 단종 |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | −20 – 60°C |
| 습도 | 최대 75% RH (비응축성) |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리됨 |
Series 0-C는 수년간의 중장비 생산에서 FANUC의 중급 CNC 제품이었습니다. 2축에서 4축 애플리케이션에 대한 기능과 비용의 균형을 맞췄습니다. Series 0-C 제어를 사용하는 머시닝 센터와 터닝 센터는 대량으로 생산되었으며, 해당 설치 기반의 상당 부분은 오늘날에도 계속 생산에 사용되고 있습니다.
제어 시스템은 모듈식입니다. A02B-0098-B541은 모든 것을 함께 고정하는 백플레이트와 인클로저 프레임워크인 섀시를 제공합니다.
마스터 PCB는 이 섀시에 장착되며 CNC의 중앙 처리 장치, 서보 인터페이스 및 핵심 제어 로직을 처리합니다. 마스터 PCB에 추가 주변 장치 카드를 추가하여 메모리, I/O, 스핀들 제어 및 축 확장 기능을 제공합니다.
이 모듈식 설계는 제조 및 유지 보수 모두에 실용적이었습니다.
동일한 백플레이트 섀시는 다른 기계 유형에 대해 다른 PCB 구성을 수용합니다. B541 접미사는 특정 섀시 변형을 식별합니다. 다른 변형은 다른 PCB 레이아웃, 커넥터 구성 또는 애플리케이션 요구 사항을 수용합니다.
A02B-0098-B541 제어 장치와 개별 A16B 또는 A20B PCB 간의 구분은 소싱에 중요합니다.
A02B 장치는 섀시 및 구조 어셈블리입니다. 공급 방식에 따라 PCB가 포함될 수도 있고 포함되지 않을 수도 있습니다. 완전한 제어 장치를 소싱할 때는 포함된 PCB를 확인하십시오. 개별 보드를 소싱할 때는 별도의 A16B 또는 A20B 부품 번호가 필요합니다.
많은 유지 보수 상황에서는 전체 장치 교체보다 개별 보드 교체가 필요합니다.
고장난 마스터 PCB, 메모리 보드 또는 I/O 보드는 A02B 섀시를 변경하지 않고 개별적으로 교체할 수 있습니다.
전체 A02B-0098-B541 장치는 섀시 자체가 기계적으로 손상되었거나, 완전한 예비 시스템이 필요하거나, 주어진 복원 프로젝트에 대해 전체 어셈블리가 가장 경제적인 경로인 경우 관련이 있습니다.
Series 0-C 기계는 많은 공장에서 여전히 생산성을 유지하고 있습니다. 기계 부품(스핀들, 볼스크류, 가이드웨이)은 종종 전자 제어 시스템이 지원하도록 설계된 것보다 훨씬 긴 서비스 수명을 가지고 있습니다.
제어를 계속 실행하는 것이 남은 기계적 가치를 추출하는 방법입니다.
Series 0-C 세대가 대체되었으므로 FANUC는 이 제품을 단종했습니다. 현재 생산은 존재하지 않습니다.
사용 가능한 공급량은 유한하며, 단위가 수리 시 소비될 때마다 감소합니다.
고장이 긴급 검색을 강요하기 전에 조기에 소싱하면 가장 합리적인 비용으로 가장 많은 옵션을 얻을 수 있습니다.
Q1: Series 0-C 기계의 전원이 켜지지만 CNC에 즉시 시스템 경보가 표시됩니다. A02B-0098-B541 섀시에 문제가 있을 가능성이 있습니까?
섀시 자체는 주로 수동적인 구조 부품입니다. 백플레인 연결 및 장착 구조를 제공하지만 마스터 PCB와 같은 활성 회로를 포함하지는 않습니다.
시동 시스템 경보는 섀시 결함보다 PCB 수준의 결함인 경우가 더 일반적입니다.
섀시는 물리적 손상 문제(손상된 백플레인 커넥터, 균열된 PCB 장착 지점 또는 백플레인 연결에 영향을 미친 오염 또는 부식의 증거)가 있을 때 의심해야 합니다.
Q2: 전원 차단 후 매개변수가 손실되었습니다. 기계가 정상 작동을 재개하지 않습니다. 가능한 원인과 해결 방법은 무엇입니까?
Series 0-C 제어의 매개변수는 메모리 PCB의 배터리 백업 SRAM에 저장됩니다.
낮거나 방전된 백업 배터리로 전원 차단이 발생하면 SRAM 데이터 손실이 발생할 수 있습니다.
배터리는 일반적으로 메모리 보드의 3V 리튬 셀입니다. 배터리를 교체하고, 백업에서 매개변수를 복원하고, 필요한 경우 PMC 래더를 다시 로드하십시오.
백업이 없는 경우 기계의 설정 문서에서 수동으로 매개변수를 다시 입력해야 합니다.
Q3: A02B-0098-B541은 모든 Series 0-C PCB 변형과 호환됩니까?
호환성은 특정 PCB 세대 및 개정에 따라 다릅니다. A02B-0098 제품군은 여러 섀시 변형을 포함하며, -B541 접미사는 특정 변형을 식별합니다. 모든 Series 0-C PCB가 모든 섀시 변형에 맞는 것은 아닙니다.
이 섀시에 설치할 PCB를 소싱할 때는 기계의 원본 전기 문서와 비교하여 호환성을 확인하거나 Series 0-C 하드웨어에 익숙한 전문가와 상담하십시오.
Q4: 기계 제작사의 문서에 동일한 기계 모델에 대해 다른 B 접미사가 표시됩니다. 이들은 상호 교환 가능합니까?
A02B-0098 제품군 내의 다른 B 접미사는 내부 구성, 커넥터 레이아웃 또는 PCB 수용이 다를 수 있는 다른 섀시 변형을 나타냅니다. 다른 B 접미사 간의 상호 교환성은 보장되지 않습니다.
대체하기 전에 FANUC 교육을 받은 기술자 또는 Series 0-C 하드웨어 전문가와 호환성을 확인하십시오.
Q5: 제거된 A02B-0098-B541 장치를 예비용으로 어디에 보관해야 합니까?
깨끗하고 건조한 환경에서 안정적인 실온에 보관하십시오. 정전기 방지 포장재에 넣거나 개별 PCB를 정전기 방지 재료로 감싸십시오.
장기 보관 전에 백업 배터리를 제거하고 재설치 시 배터리 유형을 기록해 두십시오. 직사광선, 습기 및 진동에서 멀리 떨어진 곳에 보관하십시오.
보관 후 장치를 실온에 도달하게 한 후 전원을 켜십시오.
