| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2203-0370 |

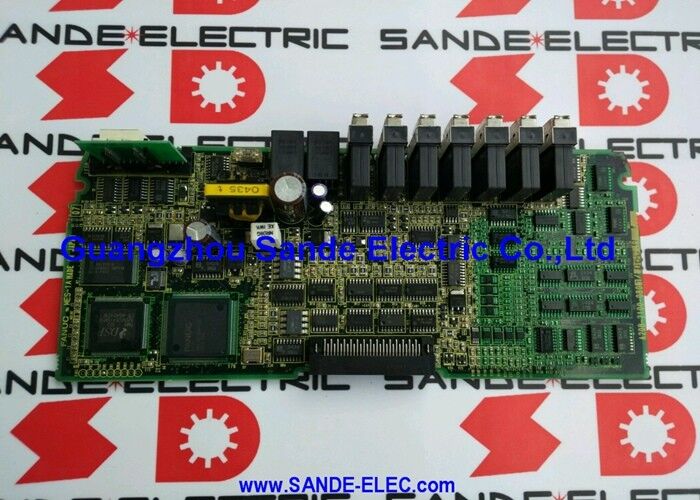

A16B-2203-0370은 FANUC R-J3iB 로봇 컨트롤러 및 FANUC 시리즈 15i/150i CNC 시스템용 전원 공급 장치 PCB입니다. 이는 들어오는 단상 AC 주 전원 공급 장치를 컨트롤러의 CPU 보드, I/O 모듈 및 주변 회로에 전원을 공급하는 다중 조정 DC 출력 전압으로 변환합니다.
A16B-2203-0370이 작동하지 않으면 R-J3iB 컨트롤러 또는 Series 15i CNC의 전원을 켤 수 없습니다. 다운스트림 제어 전자 장치는 조정된 전원 공급 장치를 받지 못합니다. 따라서 PSU는 이러한 컨트롤러 시스템의 기본 구성 요소입니다.
| 매개변수 | 값 |
|---|---|
| 유형 | 전원 공급 장치 PCB(PSU) |
| AC 입력 | 200~240V AC ±10%/−15%, 단상, 50/60Hz |
| 호환 컨트롤러 | FANUC R-J3iB, 시리즈 15i/150i |
| 로봇 팔 모델 | M-410 시리즈, R-2000iA 시리즈, M-900iA 시리즈 |
| 백플레인(2슬롯) | A05B-2400-C060 |
| 백플레인(4슬롯) | A05B-2400-C061 |
| 메모리 | 디지털, 최대 128kB RAM |
| 시스템 소프트웨어 | PMC-L |
| 관련 CPU 보드 | A16B-3200-0412 |
| 제어 구성 | OC / OD / OF |
A16B-2203-0370에는 시리즈 15i 전원 공급 장치 사양과 일치하는 전원 ON/OFF 제어 기능이 포함되어 있습니다. 주요 입력 커넥터 세부정보:
CP1:AC 입력 커넥터. 입력은 R, S 단상 200~240V AC ±10%/−15%, 50Hz 또는 60Hz ±3Hz입니다.
CP2, CP3:AC 출력. 이러한 출력은 컨트롤러의 전원 ON/OFF 시퀀스와 동기화되어 ON/OFF 제어됩니다. 즉, 직접적인 주 전원 전환이 아닌 컨트롤러 관리에 따라 켜지고 꺼집니다.
접지:G 터미널에는 클래스 3 접지가 필요합니다. 이는 로봇 컨트롤러 설치 시 전기 안전 및 EMC 성능에 필수적입니다.
R-J3iB 컨트롤러 전원 공급 장치 오류:R-2000iA 로봇의 R-J3iB 컨트롤러에서 전원 공급 장치 오류가 발생합니다. 즉, 컨트롤러의 전원이 켜지지 않거나 불규칙한 전원 동작을 나타냅니다. A16B-2203-0370은 PSU 결함으로 식별됩니다. 교체하면 컨트롤러 작동 및 로봇 생산이 복원됩니다.
M-410 팔레타이저 컨트롤러 PSU 교체:M-410 팔레타이징 로봇의 R-J3iB 컨트롤러는 하나 이상의 DC 레일에서 전원 출력을 잃습니다. PSU는 전체 컨트롤러 전원 공급을 복원하기 위해 A16B-2203-0370으로 교체됩니다.
Q1: 어떤 FANUC 로봇 컨트롤러 세대가 A16B-2203-0370을 사용합니까?
A16B-2203-0370은 M-410, R-2000iA 및 M-900iA 로봇 팔을 지원하는 세대인 R-J3iB 컨트롤러에 대해 확인되었습니다. 이는 관련 전원 공급 장치 아키텍처를 공유하는 FANUC 시리즈 15i 및 150i CNC 시스템에도 적용됩니다. 주문하기 전에 설치된 컨트롤러의 유형 라벨을 확인하십시오.
Q2: R-J3iB 컨트롤러의 A16B-2203-0370 PSU 오류를 나타내는 증상은 무엇입니까?
PSU 오류는 일반적으로 컨트롤러에 전원이 들어오지 않음(어두운 디스플레이, 응답 없음), 컨트롤러에 전원이 들어오지만 전원 공급 장치 경보와 함께 즉시 오류 발생, 동시에 여러 컨트롤러 보드에 걸쳐 비정상적인 동작 또는 백플레인 버스에서 측정할 수 있는 잘못된 DC 출력 전압을 생성합니다. PSU 오류는 컨트롤러의 모든 보드에 동시에 영향을 미치므로 단일 보드 오류와 구별됩니다.
Q3: A16B-2203-0370에는 사양에 언급된 것과 동일한 PMC-L 기능이 있습니까?
A16B-2203-0370 PSU 설명은 제품의 전체 사양 목록에 나타나는 특성인 PMC-L 시스템 소프트웨어 및 디지털 RAM(최대 128kB)을 참조합니다. 이는 PSU PCB의 결합 기능 내 통합 메모리 또는 PMC 지원 회로를 반영할 수 있습니다. 해당 FANUC R-J3iB 또는 시리즈 15i 하드웨어 문서에서 지원되는 정확한 PMC 구성을 확인하십시오.
Q4: A16B-2203-0370을 교체하기 전에 어떤 데이터 백업이 필요합니까?
PSU는 로봇 프로그램이나 시스템 매개변수를 저장하지 않습니다. 이러한 매개변수는 CPU 보드와 메모리 모듈에 있습니다. 그러나 적절한 종료 없이 갑작스러운 전원 손실을 초래하는 PSU 오류는 잠재적으로 비휘발성 메모리 무결성에 영향을 미칠 수 있습니다. PSU 교체를 포함한 컨트롤러 유지 관리 전에 항상 로봇의 프로그램 데이터 및 시스템 매개변수의 최신 백업을 유지하십시오.
Q5: A16B-2203-0370을 교체할 때 어떤 안전 예방 조치가 적용됩니까?
내부 구성 요소에 접근하기 전에 RJ3iB 컨트롤러의 전원을 끄고 주 전원 공급 장치를 완전히 분리하십시오. PSU를 만지기 전에 백플레인의 내부 버스 전압이 0인지 확인하십시오. 백플레인 커패시터는 주 전원을 제거한 후에도 전하를 유지할 수 있습니다. 컨트롤러 캐비닛에는 PSU와 별도의 고전압 섹션이 포함될 수도 있습니다. 안전한 내부 액세스를 위해 FANUC R-J3iB 컨트롤러 유지 관리 설명서의 절차를 따르세요.
