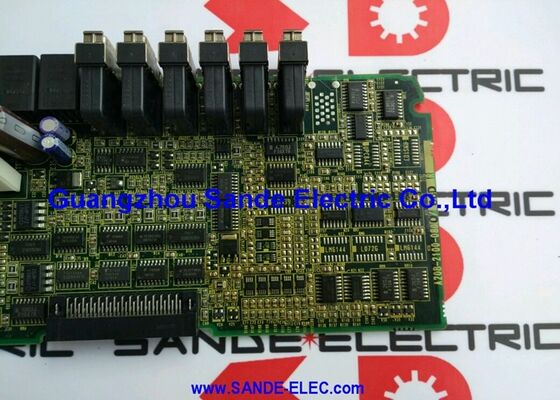

| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2202-0860 |
FANUC 시리즈 18은 생산 기간 동안 FANUC CNC 제품군의 중간 계층을 차지했습니다. 기능 면에서는 시리즈 0보다 높지만 고급 시리즈 15 및 16보다 낮았습니다. "B" 모델은 시리즈 18의 두 번째 하드웨어 세대로, 18-A에 비해 향상된 전자 장치와 향상된 성능을 갖추고 있습니다.
두 가지 공작 기계 응용 분야 변형:
F18-M(머시닝 센터):밀링 공작 기계용으로 구성됨 - XYZ 축과 옵션 회전 축이 포함된 머시닝 센터. 18-M 시리즈는 머시닝 센터 애플리케이션에 필요한 보간 기능, 공구 보정 및 고속 예측 기능을 제공합니다.
F18-T(터닝 센터):터닝 공작 기계용으로 구성됨 - X 및 Z축과 옵션인 C 및 Y축이 있는 CNC 선반 및 터닝 센터. 시리즈 18-T에는 일정한 표면 속도 제어, 나사 가공 사이클, 터닝 관련 고정 사이클 등 터닝 관련 기능이 포함되어 있습니다.
A16B-2202-0860은 "F18M/TB MAIN CPU 4 AXIS"라는 설명으로 확인된 것처럼 F18-M과 F18-T를 모두 제공합니다.
| 매개변수 | 값 |
|---|---|
| 호환 가능 | 시리즈 18-B(F18-M, F18-T) |
| 보드 유형 | 메인 CPU 보드 |
| 축 수 | 4개의 축 |
| 시리즈 | A16B-2202 |
시리즈 18-B 아키텍처의 메인 CPU 보드는 모든 CNC 기능의 중앙 허브입니다.
프로그램 보간:메인 CPU는 보간 주기마다 모든 축에 대한 위치 명령을 계산합니다. 각 서보 축은 이 보드로부터 명령을 받습니다. 위치 오류는 실시간으로 계산되고 수정됩니다.
PMC 실행:시리즈 18-B의 PMC(Programmable Machine Controller) 래더 프로그램은 메인 CPU 보드에서 실행되어 기계 I/O를 스캔하고 기계 시퀀스 로직을 실행합니다.
시스템 버스:옵션 보드, 메모리 모듈, 서보 인터페이스 카드 및 통신 보드는 모두 메인 CPU 보드의 버스 구조를 통해 연결됩니다. 메인 CPU는 모든 보드 간 통신을 조정합니다.
CNC 디스플레이:Series 18-B의 디스플레이 출력과 운영자 패널 입력은 메인 CPU 보드에서 관리됩니다. 즉, MDI 키보드의 키 입력이 CNC에 도달하고 CNC 디스플레이에 대한 화면 콘텐츠가 생성됩니다.
시리즈 18-M 4축 머시닝 센터 CPU 오류:회전 테이블이 있는 FANUC F18-M 머시닝 센터에서 완전한 CNC 오류가 발생했습니다. A16B-2202-0860이 결함으로 식별됩니다. 교체하면 4개의 가공 축과 PMC 시퀀스 프로그램이 모두 복원됩니다.
시리즈 18-T 다축 선반 메인 보드 교체:C축 기능을 갖춘 CNC 터닝 센터에는 메인 CPU 보드 교체가 필요합니다. A16B-2202-0860의 4축 기능은 터닝 센터 구성의 Z, X, C 및 Y축을 포괄합니다.
Q1: 시리즈 18-B 메인 CPU 보드와 시리즈 18i-A 메인 보드의 차이점은 무엇입니까?
시리즈 18-B(A16B-2202-0860)는 i 세대 이전 보드로, FANUC가 "i" 세대(시리즈 18i)를 출시하기 전의 구형 하드웨어 아키텍처에 속합니다. 시리즈 18i-A는 업데이트된 프로세서 아키텍처를 갖춘 완전히 다른 메인 보드 시리즈(A20B-8100-0135 플랫폼 등)를 사용합니다. 시리즈 18-B 보드는 시리즈 18i 하드웨어와 호환되지 않습니다.
Q2: A16B-2202-0860은 동시 4축 보간을 지원합니까, 아니면 4축 인덱싱만 지원합니까?
18-B 시리즈는 다축 동시 보간을 지원합니다. 동시 4축 선형 및 원형 보간이 활성화되는지 여부는 CNC에 설치된 소프트웨어 옵션에 따라 다릅니다. A16B-2202-0860은 4축 하드웨어 용량을 제공합니다. 특정 보간 기능은 FANUC 옵션 소프트웨어를 통해 활성화됩니다.
Q3: A16B-2202-0860을 교체하려면 전체 CNC 재시운전이 필요합니까?
CNC 매개변수(축 게인, 소프트웨어 제한, 가속 설정)는 메인 CPU 보드가 아닌 SRAM 메모리 모듈에 저장됩니다. A16B-2202-0860을 손상되지 않은 SRAM 모듈로 교체하면 부팅 시 모든 기계별 데이터가 자동으로 새 보드로 전송됩니다. 전체 생산으로 돌아가기 전에 4개 축이 모두 올바르게 반응하는지 확인하고 PMC 시퀀스를 테스트하십시오.
Q4: 시리즈 18-B 컨트롤에서 A16B-2202-0860과 함께 제공되는 메모리 모듈은 무엇입니까?
시리즈 18-B 제어는 FROM 모듈(시스템 소프트웨어용) 및 SRAM 모듈(매개변수 및 프로그램용)을 사용합니다. 이들은 메인 CPU 보드와 별도의 플러그인 보드입니다.
