| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-8100-0462 |

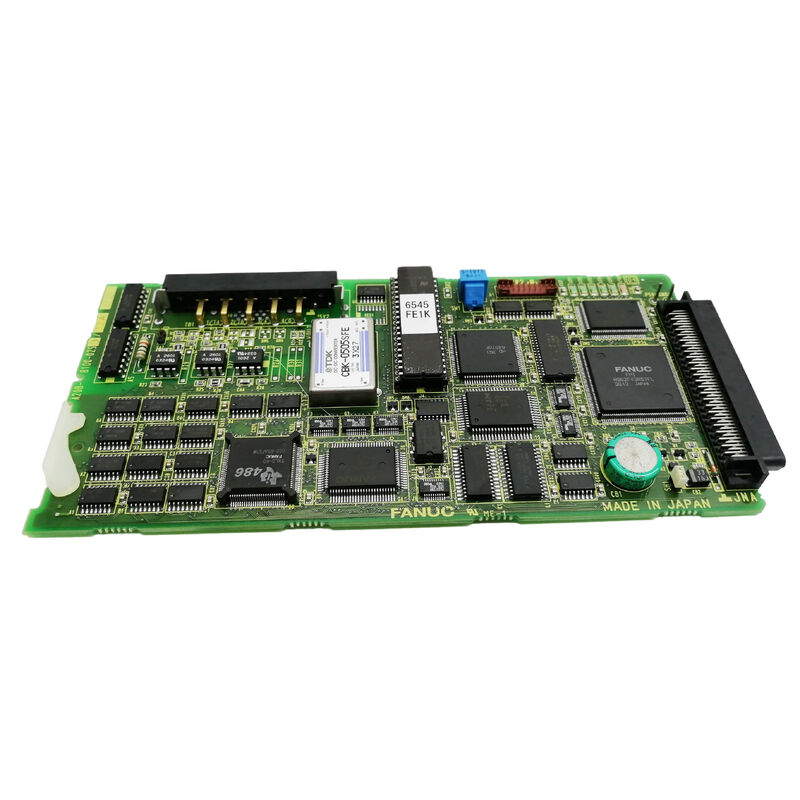

부품 번호: A20B-8100-0462
제조사: FANUC Corporation (일본)
제품 유형: 메인 CPU PCB (LCD 장착형 메인 보드)
호환 시스템:FANUC Series 210i-A CNC
상태: 제조사 단종
A20B-8100-0462는 FANUC Series 210i-A CNC 시스템용 LCD 장착형 메인 CPU PCB입니다. A20B-8100 시리즈에서 메인 CPU 보드는 컨트롤러의 연산 코어입니다.
중앙 처리 장치를 수용하고 모든 하위 시스템 간의 통신을 관리하며 보드에 직접 LCD 패널 인터페이스를 통합합니다. 이는 케이블 복잡성을 줄이고 CNC의 처리 능력과 디스플레이 인터페이스를 단일 어셈블리에 통합하는 통합 설계입니다.
FANUC의 210i-A는 i-시리즈 CNC 제품군의 고성능 라인에 속합니다. 160i/180i 라인과 관련하여 210i 명칭은 까다로운 다축 애플리케이션을 위해 설계된 컨트롤러를 포함합니다.
이러한 플랫폼의 개방형 CNC 아키텍처는 표준 PC 처리와 FANUC의 모션 제어 기능을 통합하여 정밀한 축 및 스핀들 제어와 함께 복잡한 연산자 인터페이스, 네트워크 연결 및 확장된 데이터 관리 기능을 가능하게 합니다.
A20B-8100-0462는 단종되었습니다. 더 이상 FANUC에서 생산되지 않습니다.
이 보드가 필요한 Series 210i-A 컨트롤을 실행하는 기계는 잉여 또는 리퍼비시 재고에서 조달해야 합니다.
이러한 기계는 여전히 전 세계 생산 환경에서 가동 중이며, 이 보드에 대한 수요는 역사적 관심이 아닌 운영 장비에 의해 주도됩니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-8100-0462 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 메인 CPU PCB / LCD 장착형 메인 보드 |
| 보드 시리즈 | A20B-8100 |
| 호환 시스템 | FANUC Series 210i-A |
| 디자인 | LCD 장착형 (통합 디스플레이 인터페이스) |
| 명칭 | 메인 CPU F210 I-A / 메인 보드 210i-A 제어 |
| 생산 상태 | 제조사 단종 |
| 원산지 | 일본 |
| 작동 온도 | 0 ~ 55°C |
| 보관 온도 | −20 ~ 60°C |
| 습도 | 최대 75% RH (비응축) |
| 이용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리됨 |
A20B-8100-0462는 전통적인 CNC 의미의 랙 장착형 보드가 아닙니다. 연산자 패널 어셈블리인 LCD/MDI 유닛 내부에 장착됩니다.
이로 인해 CNC의 메인 CPU가 디스플레이 화면 바로 뒤에 위치하게 됩니다.
처리 하드웨어와 연산자 인터페이스는 하나의 통합된 장치입니다. 연산자 패널과 별도의 CNC 랙 간의 케이블 연결이 크게 줄어듭니다.
이 아키텍처는 FANUC가 i-시리즈 세대에 걸쳐 추구했던 설계 방향이었습니다. 메인 CPU를 LCD 어셈블리와 통합하면 컨트롤러가 더 작아지고 공작 기계 캐비닛에 설치가 단순화됩니다.
또한 메인 CPU 보드를 교체하려면 별도의 전자 캐비닛이 아닌 LCD 유닛 내에서 작업해야 함을 의미합니다.
A20B-8100-0462가 고장나면 LCD/MDI 어셈블리가 완전한 유닛으로 작동을 멈춥니다.
디스플레이가 꺼지거나, CNC가 부팅되지 않거나, 오류의 성격에 따라 특정 기능이 사용 불가능해질 수 있습니다. 모든 경우에 수리 경로는 이 보드를 포함합니다.
210i-A는 고축 수 및 고옵션 구성을 위해 제작된 강력한 CNC 플랫폼입니다.
이 세대의 개방형 CNC 기능을 통해 Windows 기반 소프트웨어를 FANUC의 모션 제어 커널과 함께 실행할 수 있습니다. 연산자 HMI, DNC 시스템 및 사용자 정의 기계 빌더 애플리케이션은 핵심 CNC와 동일한 하드웨어를 공유합니다.
메인 CPU 보드는 이 이중 환경 처리 부하를 담당합니다.
PC 측 기능을 동시에 지원하면서도 CNC 실시간 작업(서보 위치 루프, 보간, PMC 실행)을 타협 없이 처리해야 합니다.
A20B-8100-0462는 정확히 이 환경을 위해 설계되었습니다.
이 보드를 교체하려면 CNC 소프트웨어 환경을 복원해야 합니다.
FROM 모듈 내용, CNC 매개변수 및 PC 측 소프트웨어 구성 모두 설치 후 주의가 필요합니다. 메인 보드에 연결되는 FROM 모듈은 별도의 구성 요소입니다. 보드 교체 후 전원을 켜기 전에 해당 내용이 최신이고 호환되는지 확인하십시오.
이 보드는 단종되었기 때문에 가용 공급량이 유한하며 시간이 지남에 따라 줄어듭니다. 양호한 상태의 보드, 문서화된 수리 이력 또는 검증된 테스트 상태가 있는 보드는 서비스 정보 없이 제공되는 알 수 없는 상태의 장치보다 우선적으로 고려할 가치가 있습니다.
A20B-8100 시리즈는 여러 FANUC CNC 세대에 걸쳐 사용되었으며, 다른 모델에 대해 다른 접미사 번호를 사용했습니다.
동일하게 보일지라도 다른 모델의 보드를 호환성을 확인하지 않고 대체하지 마십시오.
210i-A는 160i-A 또는 180i-A 제품군의 보드로는 반드시 충족되지 않는 특정 하드웨어 요구 사항을 가지고 있습니다. 해당 제품군과의 긴밀한 관계에도 불구하고 말입니다.
Q1: 210i-A CNC가 부팅되지 않습니다. LCD가 완전히 꺼져 있습니다. A20B-8100-0462에 문제가 있을 가능성이 있습니까?
전원을 켤 때 LCD가 완전히 꺼지는 것은 메인 CPU 보드 고장, LCD 백라이트 또는 인버터 고장, 또는 보드 상위의 전원 공급 장치 고장을 나타낼 수 있습니다.
먼저 연산자 패널 전원 LED를 확인하십시오.
패널에 전원이 공급되지만 LCD가 꺼져 있고 CNC가 부팅되지 않으면 메인 CPU 보드가 주요 용의자가 됩니다.
눈에 보이는 연소 흔적이나 부품 손상이 있는 보드는 진단을 확인합니다.
Q2: A20B-8100-0462를 교체한 후 올바른 시작 순서는 무엇입니까?
BOOT 화면으로 컨트롤러를 부팅합니다(전원 켜기 중 해당 키를 누르고 있음 - 절차는 모델별로 다름). FROM 모듈이 올바르게 설치되었고 읽을 수 있는지 확인합니다. 시스템 소프트웨어를 로드하거나 확인합니다. BOOT를 종료한 다음 CNC 매개변수 및 프로그램을 복원합니다.
Open CNC PC 기능이 구성된 경우 해당 설정을 별도로 확인하십시오. 기계를 자동 작동으로 되돌리기 전에 서보 응답을 확인하기 위해 JOG 모드에서 축을 실행합니다.
Q3: FROM 모듈이 손상되지 않은 것으로 보입니다. FROM 내용이 메인 CPU 보드 교체 시 유지됩니까?
예. FROM 모듈은 메인 보드에 연결되는 별도의 물리적 구성 요소입니다. 메인 CPU 보드의 상태와 독립적으로 내용을 유지합니다.
FROM 모듈이 손상되지 않았고 내용이 손상되지 않았다면, 보드가 교체된 후에도 해당 모듈에 저장된 소프트웨어가 정상적으로 로드됩니다.
새 메인 보드를 설치한 후 FROM 모듈의 장착 상태를 주의 깊게 확인하십시오. 접촉 불량은 오류처럼 보일 수 있는 읽기 오류를 유발합니다.
Q4: A20B-8100-0462는 FANUC 160i-A 또는 180i-A 시스템에 사용되는 보드와 동일합니까?
아니요. 210i-A는 특정 메인 CPU 보드를 사용합니다. 관련 i-시리즈 모델은 동일한 A20B-8100 보드 제품군을 공유하지만 다른 접미사 번호를 사용합니다.
160i-A, 180i-A 및 210i-A는 아키텍처 유사성에도 불구하고 고유한 하드웨어 요구 사항을 가지고 있습니다. 210i-A 시스템에 대해 올바른 부품 번호만 설치하십시오.
Q5: A20B-8100-0462를 교체하는 대신 수리할 수 있습니까?
부품 수준 수리는 많은 경우에 가능합니다. 일반적인 고장에는 전해 커패시터 고장(특히 수년간 사용된 보드에서 흔함), 배터리 회로 손상 및 펌웨어 메모리 손상이 포함됩니다.
서지 또는 아크 이벤트로 인한 물리적 손상이 있는 보드는 수리 대상이 아닐 수 있습니다.
FANUC i-시리즈 경험이 있는 자격을 갖춘 수리 센터는 검사 후 수리 가능성을 평가할 수 있습니다.
