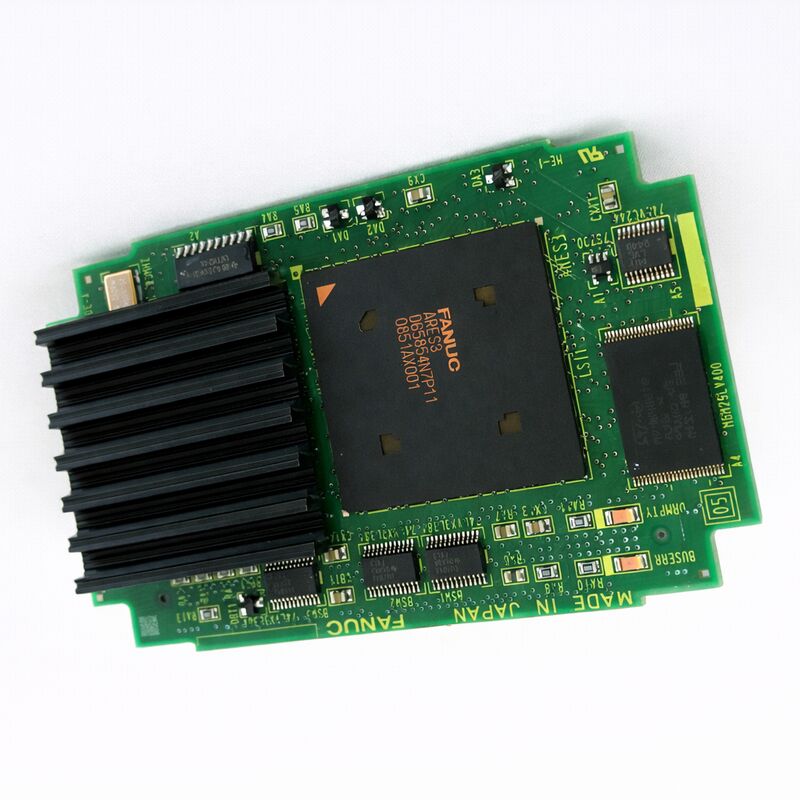

FANUC A20B-3300-0293

전반적인 설명

의FANUC A20B-3300-0293이 486 프로세서 모듈은 FANUC의 i 시리즈 CNC 컨트롤러의 "뇌" 플러그인 카드입니다.이 컴팩트 모듈은 CNC가 프로그램 블록을 얼마나 빨리 처리할 수 있는지 결정합니다., 인터폴레이션 계산이 얼마나 빨리 완료되는지, 그리고 시스템이 동시에 여러 축 조정을 얼마나 원활하게 관리하는지.

486DX 프로세서 아키텍처는 현재 소비자 컴퓨팅 표준에 의해 역사적인 represented a capable and well-proven platform for industrial real-time control applications during the i-series CNC generation — and the machines running these controllers continue to produce precision parts daily around the world.

A20B-3300 모듈 가족은 FANUC의 i 시리즈 프로세서와 메모리 모듈을 포함합니다.각기 다른 부품 번호를 가진, 각기 다른 프로세서 세대를 제공하며, 각기 다른 CNC 구성을 지원하는 메모리 용량을 갖춘.

A20B-3300-0293는 이 제품군 내의 486와 16MB DRAM 변종 중 하나입니다. 15i, 16i, 18i 시리즈에 널리 배포된 구성,및 21i CNC 컨트롤러 A (첫 번째 세대 i 시리즈) 및 B (모델 B) 하드웨어 세대에 걸쳐.

i 시리즈 CNC 컨트롤러를 장착 한 기계는 1990 년대 후반에서 2000 년대에 걸쳐 거의 모든 주요 기계 도구 제조업체에 의해 제작되었습니다.그리고 수백 명의 다른.

전체 설치 기반은 엄청나게 많으며 이러한 기계 중 많은 것이 생산 서비스를 계속하고 있으며, 전자 시대의 A20B-3300 시리즈 CPU 모듈에 대한 지속적인 수요를 창출합니다.

주요 사양

i 시리즈 CNC 아키텍처의 486 CPU

A20B-3300-0293의 인텔 486DX 프로세서 아키텍처는 2025년에 시대적 현상이 보일 수 있지만, 여전히 그 응용에 대한 올바른 및 대체 할 수없는 프로세서입니다.

FANUC의 i 시리즈 CNC 소프트웨어는 이 프로세서 아키텍처를 위해 특별히 개발되었습니다.그리고 PMC 실행 엔진이 모두 이 하드웨어에 실행되고, 또는 다른 프로세서 아키텍처로 포트되지 않습니다.

더 빠른 현대 프로세서에 대한 업그레이드 경로는 없습니다. A20B-3300-0293 (또는 직접 호환되는 변형) 는 컨트롤러가 필요로하는 것입니다.

486DX의 아키텍처는 그 시대의 CNC 애플리케이션에 중요한 기능을 제공했습니다.외부 수학 코프로세서의 오버헤드 없이 삼각법적 인터폴레이션 계산을 가능하게 하는; 반응하는 기계 제어에 필요한 속도에 PMC 계단 논리 스캔을 실행하기에 충분한 정수 성능;CNC 동작의 실시간 데이터 액세스 패턴과 호환되는 메모리 버스 특성.

모듈에 있는 16MB DRAM은 모든 활성 CNC 컴퓨팅을 위한 작업 메모리입니다.

프로그램 실행, 매개 변수 검색, 모션 명령 버퍼링, PMC 데이터 테이블 모두이 메모리에 의존합니다.

FANUC가 i 시리즈 기능 세트를 잇따라 소프트웨어 버전으로 확장하면서메모리 요구 사항은 증가했습니다. 16MB 구성은 세대 내에서 i 시리즈의 전체 기능을 지원합니다., DRAM이 적은 이전 구성은 어떤 옵션이 동시에 활성화 될 수 있는지 제한했습니다.

CPU 모듈 대 메모리 모듈 A20B-3300 가족을 이해

A common source of confusion when maintaining i-series CNC controllers is the distinction within the A20B-3300 family between CPU modules (which contain a processor) and memory-only modules (which contain only DRAM or SRAM). A20B-3300-0293는 CPU 모듈입니다. 486DX 프로세서와 16MB DRAM 모두 같은 물리적 카드에 포함되어 있습니다.

이것은 A20B-3300-0310과 같은 보드와 구별됩니다. (단 DRAM 모듈로 CPU 카드와 함께 서브 CPU 보드에 설치됩니다.)

I 시리즈 컨트롤러에서 시작 실패를 진단할 때,컨트롤러가 CPU 모듈 (-0293와 같이) 을 사용하는지 또는 별도의 CPU와 메모리 모듈 구성을 사용하는지 아는 것은 먼저 어떤 보드를 목표로 결정합니다..

부팅이 실패하고 디스플레이가 초기화되기 전에 초기 시작 알람을 표시하는 컨트롤러는 CPU 모듈 오류가있을 가능성이 있습니다.부분적으로 부팅되는 컨트롤러가 메모리 관련 알람을 표시하면 CPU 모듈 오류가 아닌 메모리 모듈 오류가 발생할 수 있습니다..

시작 시퀀스 CPU 모듈 고장을 식별하는 방법

FANUC i 시리즈 컨트롤러는 켜면 정의된 시작 순서를 통과합니다.주요 CPU 보드의 진단 LED는 시스템 자체 테스트와 초기화를 진행함에 따라 코드 순서를 보여줍니다.. 이 순서를 이해하는 것은 CPU 모듈 고장을 고립하는 데 도움이 됩니다:

전원이 적용되면, 생성된 첫 번째 코드는 메인 보드의 부트 ROM에 의해 실행됩니다. 이 코드는 CPU 모듈의 프로세서가 완전히 작동하기 전에 실행되며 기본 하드웨어를 검사합니다.

만약 LED 계열이 CPU 모듈이 초기화되기 시작했을 때 정상적으로 진행되는 초기 코드에서 멈추면 CPU 모듈이 의심된다.

CPU 모듈의 486 프로세서가 실행을 시작하면, 코드는 시스템의 자기 테스트를 통해 더 빠르게 진행됩니다.

이 순서가 이 진행 중간에 코드에 멈춘다면, 특정 코드는 어떤 서브 시스템 검사가 실패했는지 식별합니다. FANUC i 시리즈 유지보수 설명서는 각 코드의 의미를 기록합니다.

디스플레이 보드가 초기화 되지만, 디스플레이에 어두운 화면이나 시스템 경보만 표시되면CPU 모듈은 적어도 시작되어 디스플레이 데이터를 출력 할 수있는 지점에 도달했습니다. 역설적으로 CPU 모듈 자체가 용의자라면 다른 고장 원인을 제안합니다..

FAQ

Q1: i 시리즈 컨트롤러는 전원을 켜면 "LED 시퀀스가 초기 단계에서 중단됩니다"라고 표시하고 정상적인 작동 디스플레이에 도달하지 않습니다. CPU 모듈이 원인으로 확인되는 방법은 무엇입니까?

특정 CNC 모델의 FANUC i 시리즈 유지보수 설명서와 LED 코드를 교차 확인합니다. 코드가 CPU 초기화 오류를 구체적으로 나타낸 경우 A20B-3300-0293가 의심됩니다.

실제 테스트로서: 동일한 작업 기계에서 알려진 좋은 CPU 모듈이 일시적으로 설치되고 순서가 정상적으로 진행되면 원래 모듈이 결함이 확인됩니다.또한 모듈의 가장자리 커넥터와 모듈 자체를 실패 결론하기 전에 오염 또는 물리적 손상을 위해 주요 보드에 있는 소켓을 확인.

Q2: A20B-3300-0293는 16i-A 시리즈와 16i-B 하드웨어 세대에 모두 호환됩니까?

A20B-3300 CPU 모듈 가족은 여러 i 시리즈 하드웨어 세대를 포함합니다. -0293가 16i-A 및 16i-B와 호환되는지는 특정 메인보드 및 시스템 소프트웨어 버전에 달려 있습니다..가족 내에서, 다른 부품 번호 후식 (예를 들어 -0290, -0291, -0293, -0295) 은 다른 하드웨어 세대 또는 메인보드 커넥터 표준과 연관될 수 있다.

주문하기 전에 특정 기계의 하드웨어 목록에 호환성을 확인합니다.

기계의 전기 문헌에는 공장에서 설치된 정확한 CPU 모듈 부품 번호가 나열되어야 합니다.

Q3: A20B-3300-0293를 교체 한 후 CNC 부팅은 이전보다 블록 처리 속도를 느리게 보여줍니다. CPU 모듈이 결함이있을 수 있습니까?

CNC가 부팅되고 작동하지만 블록 처리가 느린 것처럼 보이면 CPU 모듈이 작동하지만 프로세서 시계 또는 캐시에 문제가있을 수 있습니다. 더 일반적으로, apparent slowness after CPU module replacement is caused by a different CPU module variant being installed that operates at a lower clock speed or has less DRAM — confirm the replacement module's part number exactly matches the original.

또한 보드 교체 후 "더 느린 처리"로 보이는 것이 실제로 첫 번째 운영 주기에 데이터 검증 또는 재 정정 작업을 수행하는 시스템일 수 있다는 것을 고려하십시오..

Q4: A20B-3300-0293의 16MB DRAM은 별도의 메모리 모듈을 추가함으로써 확장되거나 업그레이드 될 수 있습니까?

A20B-3300-0293의 DRAM은 CPU 모듈 자체에 통합되어 독립적으로 확장할 수 없습니다.

만약 시스템이 더 많은 작업 메모리를 필요로 한다면 the option is to install a higher-capacity CPU module (one with 32MB or more DRAM if available for the specific CNC platform) or to install an additional DRAM module on the sub-CPU board alongside the CPU module, CNC 시리즈에 대한 FANUC의 하드웨어 연결 설명서에서 발표 된 특정 구성 규칙을 따라.

Q5: A20B-3300-0293는 예비 부품으로 보관할 때 어떻게 보관해야 합니까?

원래 안티 정적 포장지 또는 동등 한 ESD 안전 안티 정적 가방에 보관 합니다. 습도, 극 온도 및 직접 햇빛에서 멀리 보관 합니다.

모듈에는 CMOS 프로세서와 DRAM IC가 포함되어 있으며 정전 전류에 민감합니다.이상적인 보관 조건: 밀폐된 반 정적 봉지, 10 ~ 25 °C의 건조한 환경, 자기장 소스 (모터, 트랜스포머) 에서 멀리 떨어져 있으며, 보드 사이에 거품 분리없이 다른 벗은 PCB와 쌓이지 않습니다.
