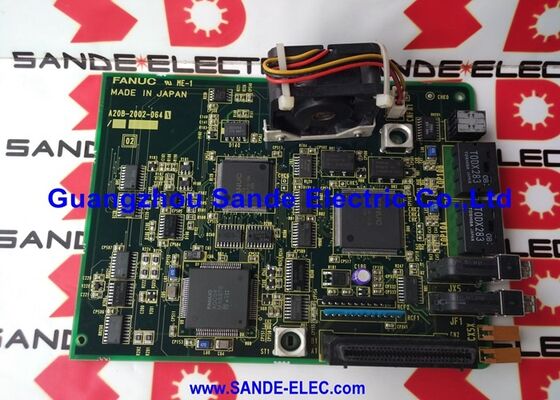

A20B-2101-0013 Fanuc PCB 신규 및 기존 A20B-2101-0013/05R A20B21010013 A2OB-21O1-OO13

A20B-2101-0013 FANUC βi SVSP-20/20/40-11 세르보 제어 PCB A06B-6134 / 세 축 결합 세르보 스핀들 / BiSVSP

A06B-6134 BiSVSP BETA i 결합된 서보 스핀들 증폭기

FANUC BiSVSP (BETA i 시리즈 세로 스핀드 팩) 는 독특한 제품 개념을 식별합니다.단일 컴팩트 증폭기 단위, 동시에 여러 세르보 축과 스핀들 모터를 제어합니다. 표준 드라이브 시스템 구성에서 필요한 별도의 스핀들 증폭기를 제거합니다..

A20B-2101-0013는 βi SVSP-20/20/40-11 구성을 위한 3축 서보 제어 PCB입니다.

• 세 개의 서보축 채널:20A + 20A + 40A 피크 전류 용량
• 1개의 스핀드 채널:11kW급 스핀드 모터 제어
• 한 대의 콤팩트 유닛네 개의 채널 모두 3 개의 세보 + 1 개의 스핀들

This combined approach is particularly valuable in compact CNC machine tools where cabinet space is at a premium and the machine's axis and spindle power requirements are within the BiSVSP's capacity range.

주요 사양

호환성 β 시리즈 서보 모터

A20B-2101-0013과 βi SVSP-20/20/40-11 구성은 다음과 같이 작동하는 것으로 확인됩니다.

β.2/5000 ~ β22/2000 세로모터:소규모 가공 센터, 턴링 센터 등 비용 효율적인 CNC 기계 도구용 소형 모터그리고 BiSVSP의 결합된 서보 스핀들 기능이 가장 공간 효율적인 드라이브 솔루션을 제공하는 다기능 기계.

The absolute pulsecoder on some β series motors does not include a standard backup capacitor — the control power must be maintained during battery replacement on systems with absolute encoders to preserve position data.

적용 시나리오

βi BiSVSP 서보 제어 오류:BiSVSP A06B-6134 조합 드라이브를 가진 FANUC CNC 기계는 하나 이상의 축에 서보 알람을 개발합니다. 서보 모터와 인코더를 확인 한 후 A20B-2101-0013 제어판을 식별합니다.교체 3 축의 서보와 스핀들 제어 복원.

BiSVSP 스핀드 제어 오류:비SVSP 드라이브의 스핀들 기능이 부분적으로 계속되는 동안 실패합니다. A20B-2101-0013 제어판의 스핀들 채널이 오류로 식별됩니다.

FAQ

Q1: BiSVSP 는 무엇 이며, 별도의 서보 및 스핀들 증폭기 와는 어떤 차이 가 있습니까?

표준 FANUC 드라이브 시스템은 각 축 그룹에 개별 SVM 또는 SVU 세로 드라이브를 사용하는 별도의 증폭기, 그리고 스핀들 (SPMC 또는 SVS) 에 대한 별도의 스핀들 증폭기를 사용합니다.BiSVSP (BETA i 세르보 스핀들 팩) 는 세르보 및 스핀들 증폭기 기능을 하나의 단위로 결합합니다.이것은 드라이브 단위의 수를 줄이고, 캐비닛 배선을 단순화하고, 캐비닛 공간을 절약합니다.

Q2: A20B-2101-0013는 20/20/40-11을 넘어 다른 βi SVSP 구성과 호환되는가?

A20B-2101-0013는 βi SVSP-20/20/40-11 구성에 대해 확인되었습니다. 다른 BiSVSP 구성 (예: A20B-2101-0012를 제어판으로 사용하는 40/40/40-15) 은 다른 제어 PCB를 사용합니다.설치된 드라이브의 현재 등급 및 구성은 올바른 제어판을 결정항상 드라이브의 이름판과 설치 된 보드의 부품 번호 라벨에서 확인하십시오.

Q3: A20B-2101-0013에서 세르보 축 제어만 결함이있는 경우 스핀드에 무슨 일이 일어날까요?

A06B-6134 BiSVSP에서, 세르보와 스핀들 채널은 동일한 제어판 (A20B-2101-0013) 을 공유합니다.제어판에 오류는 일반적으로 모든 채널에 영향을 Servo와 스핀들 같은 제어 PCB를 공유하기 때문에별도의 증폭기를 가진 시스템과 달리 (서보 드라이브 결함이 스핀드 증폭기에 영향을 미치지 않는 경우), BiSVSP 제어판 장애는 전체 단위를 비활성화합니다.

Q4: A20B-2101-0013을 교체하려면 서보 파라미터 조정이 필요합니까?

세르보와 스핀드 매개 변수는 CNC의 매개 변수 메모리에 있습니다. A20B-2101-0013를 교체하면 저장된 매개 변수에 영향을 미치지 않습니다.CNC는 전원을 켜기 시작 시 모든 관련 매개 변수를 다운로드 합니다.절대적 인코더 시스템: 생산 재개 전에 모든 서버 드라이브 보드 교체 후 절대적 위치 참조를 확인합니다.

Q5: A20B-2101-0013 내부에 A06B-6134에 접근하기 전에 어떤 안전 예방 조치가 적용됩니까?

전원을 끄고 전원 공급을 차단해BiSVSP 드라이브의 DC 버스는 전원 공급을 제거 한 후 충전을 유지합니다. 드라이브 칸막이를 열기 전에 정렬 된 볼트 미터를 사용하여 DC 버스가 30V 이하인지 확인하십시오.. A20B-2101-0013을 ESD 안전 표면에 지상화 된 반 정적 손목띠로 다루십시오.
