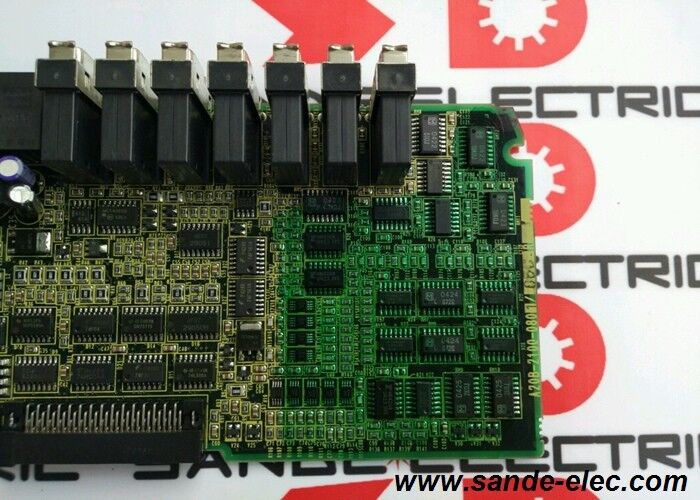

사용된 FANUC 보드 A20B-2100-0801 테스트 A20B21000801 A2OB-21OO-O8O1

FANUC A20B-2100-0801 SPM 시리즈 스핀들 증폭기 제어 PCB

A20B-2100 시리즈의 스핀드 드라이브 인텔리전스

A20B-2100-0801는 FANUC의 SPM 시리즈 스핀들 증폭 모듈 내부의 제어 PCB입니다.A20B-2100 시리즈 보드는 지능 계층입니다. 스핀드 속도와 토크 제어 루프를 처리합니다., 전력 트랜지스터의 PWM 게이트 신호를 관리하고 스핀드 인코더 피드백을 처리하고 스핀드 드라이브 시스템에 대한 경보 감지 및 보고를 관리합니다.

SPM (스핀드 모터 모듈) 는 CNC 기계의 스핀드 모터를 ∆ 절단 속도 책임자 축을 구동하는 증폭기입니다. SPM 내부의 제어 PCB가 고장 났을 때,전체 스핀드 섹션이 작동하지 않습니다CNC는 스핀드 알람을 생성하고 기계는 스핀드 전력 스테이지와 모터가 물리적으로 손상되지 않았더라도 절단 작업을 수행 할 수 없습니다.작동 전력 단계를 유지하면서 제어판을 교체하는 것은 전체 SPM 모듈을 교체하는 것을 피하는 부품 수준의 유지보수 경로입니다.

주요 사양

이사회 차원의 봉사 ❑ 이 는 무엇 을 가능하게 합니까?

SPM 모듈은 분리 가능한 2 개의 보드 레이어를 포함합니다: 제어 PCB (A20B-2100-0801) 및 스핀드 모터 전력 트랜지스터에 연결되는 배선 / 전력 보드.이 두 보드는 다른 메커니즘을 통해 실패하고 독립적으로 유지 관리 할 수 있습니다.

제어판 경보 ∙ 통신 오류, 초기화 오류, 스핀드 경보 코드가 드라이브 소프트웨어 또는 피드백 처리 실패를 나타냅니다 ∙ A20B-2100-0801을 참조하십시오.전원 보드 경보 ∆ 트랜지스터 과류, 단계 손실, 버스 오류 √ 전선 / 전원 보드에 지점.

주문하기 전에 어떤 보드가 결함을 가지고 있는지 확인하면 건강한 부품의 불필요한 교체가 피할 수 있습니다.제어 카드 오류는 시작 시 스핀드 경보 코드 또는 모터 또는 케이블 검사로 해결할 수 없는 비정상적인 스핀드 행동으로 나타납니다..

FAQ

Q1: A20B-2100-0801은 무엇이며 스핀들 시스템에서의 역할은 무엇입니까?

FANUC의 SPM 시리즈 스핀들 증폭기 내부의 제어 PCB입니다. 스핀들 속도와 토크 제어 루프를 처리하고,그리고 스핀드 알람을 관리이 보드가 고장 났을 때, SPM 모듈은 파워 스테이지와 모터가 건강하더라도 스핀드를 제어 할 수 없습니다.

Q2: 제어 PCB 결함이 스핀드 전력 단계 결함과 어떻게 구별됩니까?

제어판 오류는 일반적으로 모터 와일딩 상태 및 인코더 케이블 무결성을 확인 한 후에도 지속되는 스핀드 경보 코드를 생성합니다. 전력 단계 오류는 과류를 발생시킵니다.트랜지스터 IPM 경보, 또는 모터 연결에 관계없이 나타나는 버스 결함. 모터가 연결되지 않은 상태에서 스핀드 알람이 나타나면 오류는 모터 또는 케이블이 아닌 제어 카드에 있습니다.

Q3: A20B-2100-0801을 교체하려면 스핀드 매개 변수를 다시 입력해야 합니까?

스핀드 모터 매개 변수는 스핀드 증폭기 제어 PCB에 저장되지 않고 CNC 컨트롤러의 SRAM에 저장됩니다. 비슷한 보드 교체에서는 스핀드 매개 변수는 영향을받지 않습니다.설치 후 스핀드 모터 타입의 매개 변수가 CNC에 올바르게 설정되어 있는지 확인하고 생산에 복귀하기 전에 감소 속도의 정상 스핀드 동작을 확인합니다..

Q4: 사용 된 A20B-2100-0801에 설치 전에 무엇을 확인해야합니까?

보드 의 부품 손상, 화상 부위 나 부풀어진 콘덴서 를 검사 하십시오. 모든 연결 핀 을 부식 이나 물리적 손상 을 검사 하십시오. Confirm the supplier has functionally tested the board in a live SPM module with a spindle motor under load — bench power-on testing without a motor load does not verify the control loop performance under operational conditions.

Q5: A20B-2100-0801은 폐종 후 어디서 공급되는가?

FANUC SPM 사후시장에서 CNC 스핀드 증폭기 부품 전문업체와 기존 FANUC 부품 딜러를 통해 A20B-2100-0801을 구체적으로 게시판의 라벨에서 확인합니다.SPM 모듈은 다양한 스핀드 전력 클래스를 제공합니다.; 인접한 A20B-2100 변종은 다른 SPM 구성을 제공하며 교환되지 않습니다.
