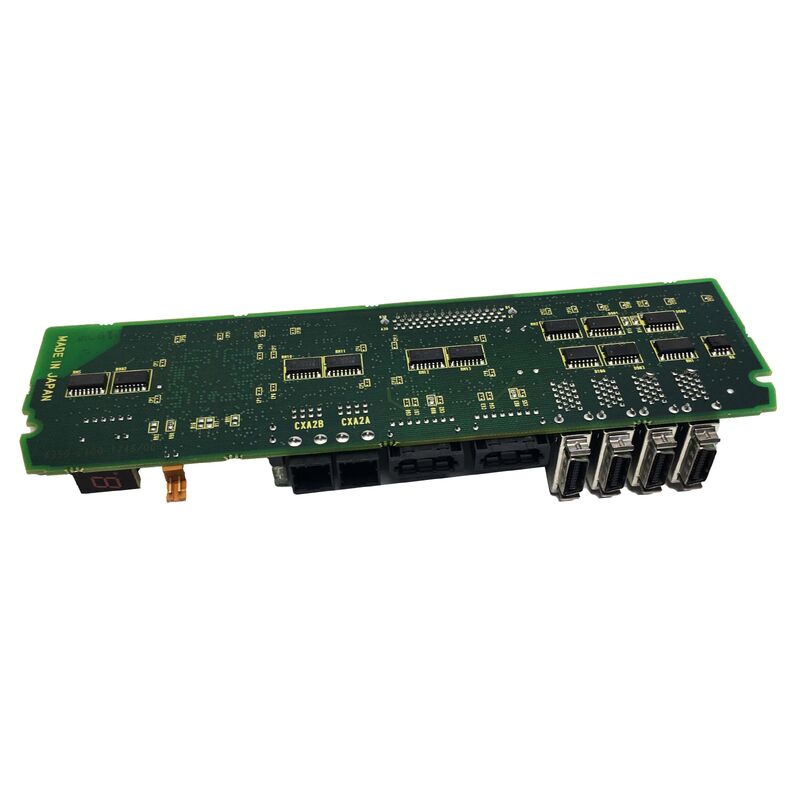

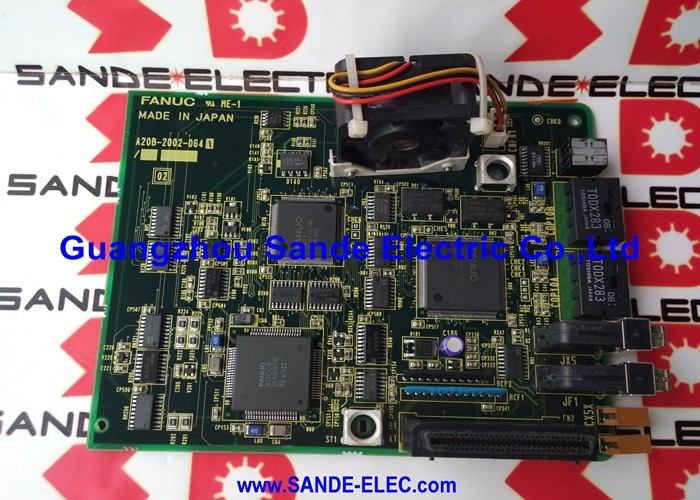

FANUC BOARD A20B-2100-0541 A20B21000541 A2OB-21OO-O541

A20B-2100-0541 FANUC 알파 SVM2 FSSB 듀얼 축 제어 PCB A06B-6096-H2xx / HRV3 / LCD 디스플레이 / Supersedes

SVM2 FSSB 듀얼-아시스 시리즈

FANUC Alpha SVM2 (A06B-6096-H2xx) 는 한 개의 60mm 폭의 하우스로부터 두 개의 독립적인 세르보 축을 제어하는 이중 축 세르보 증폭기 모듈이다. 전체 SVM2 FSSB 제품군은:

의A20B-2100-0541는 모든 SVM2 FSSB 모델의 공통 제어 PCB입니다.1개의 보드는 SVM2-3/3에서 SVM2-40/40까지의 전체 이중축 범위를 커버합니다. 배선 보드는 전류 등급 조합에 따라 다릅니다. 제어 PCB는 전체에 일정합니다.

주요 사양

HRV3 및 LCD 디스플레이

HRV3:GE Fanuc Alpha 유지보수 설명서는 "HRV3를 사용할 때 PCB A20B-2100-054X를 사용하십시오." 054x 계열은 HRV3 고속 전류 조절을 제공합니다.

LCD 디스플레이:A front-face LCD shows operational status codes and alarm numbers directly at the drive module — useful in cabinets with multiple SVM2 modules for immediate fault identification without navigating CNC alarm menus.

다이토 LM 피지:자율 리셋 Daito LM 피지 24V 제어 공급을 보호합니다.이 피지처를 먼저 확인하세요 24V 전선 결함이 보드를 손상시키지 않고 작동시킬 수 있습니다..

적용 시나리오

SVM2-20/20 FSSB 경보:FANUC 알파 SVM2-20/20 (H203) 는 FSSB 통신 알람을 개발합니다. 배선 보드는 손상되지 않았습니다. A20B-2100-0541을 교체하면 두 가지 축 채널이 복원됩니다.

다중SVM2 캐비닛 예비:기계 캐비닛은 여러 SVM2 모듈을 서로 다른 전류 등급으로 실행합니다. 한 A20B-2100-0541 예비 모듈이 그 중 하나를 덮습니다.

FAQ

Q1: A20B-2100-0541이 A20B-2100-0251을 직접 대체할 수 있나요?

0251은 이전 사양이며, 0541은 현재 사양이다. 대부분의 SVM2 FSSB 애플리케이션에서는 이것이 직접적인 대체이다.FANUC Alpha 유지보수 설명서에서 업데이트 된 제어 PCB를 장착 할 때 배선 보드 업데이트가 필요하지 않은지 확인합니다..

Q2: A20B-2100-0541을 교체하려면 서보 파라미터 변경이 필요합니까?

아니요. 세르보 매개 변수는 CNC의 메인 메모리에 있습니다. 교체 장치를 장착 한 후 CNC는 FSSB 통신을 다시 설정하고 두 축에 기존 매개 변수를 자동으로 적용합니다.

Q3: SVM2 LCD는 IPM 오류에 대해 어떤 경보 코드를 표시합니까?

축별 IPM 경보 코드는 L 축 IPM 경보 (코드 8), M 축 IPM 경보 (코드 9), L+M IPM 경보 (코드 b) 등을 포함한다.이 코드는 A20B-2100-0541의 앞 LCD에 표시됩니다..

Q4: A20B-2100-0541에 있는 Daito LM 피질은 무엇입니까?

24V 제어 회로를 보호하는 자가 재설정 안전 장치. 전선 과류 사건 후 드라이브가 LED / LCD 활동을 표시하지 않으면 PCB를 교체하기 전에 Daito 안전 장치를 확인하십시오.먼저 24V 전선 고장을 고쳐; 결함이 제거 된 후 피지 재설정.
