| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2100-0390 |

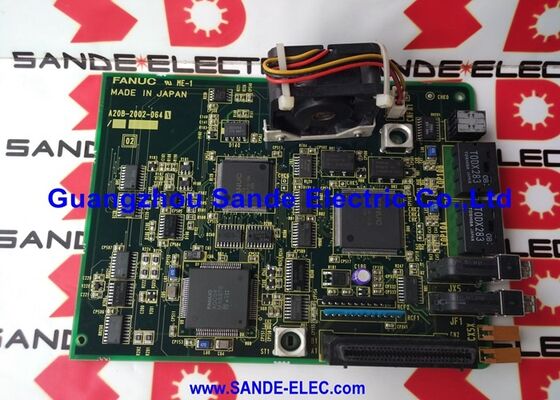

A20B-2100-0390은 FANUC A02B-0236-C211 FSSB 입출력 모듈 내부의 인쇄 회로 보드입니다.이 모듈은 IOU1 (I/O Unit 1) 로 지정되어 FANUC i 시리즈 CNC 제어장치와 Power Mate i 제어장치에 대한 분산 I/O 연결을 제공합니다..
FANUC의 i 시리즈 CNC 아키텍처에서, FSSB에 연결된 I/O 모듈은 실제 기계 장치 근처에 I/O 노드를 배치함으로써 CNC 기계의 I/O 용량을 확장합니다.그리고 패널 버튼IOU1은 전통적인 평행 I/O 배선보다는 FSSB (광섬유서보시리얼 버스) 를 통해 CNC와 통신하며 광섬유를 통해 고속 일련 데이터 전송을 사용합니다.
| 매개 변수 | 가치 |
|---|---|
| 모듈 단위 | A02B-0236-C211 (IOU1) |
| 호환성 | FANUC i CNC 컨트롤, 파워 메이트 i (모델 D 및 H) |
| 인터페이스 | FSSB (광섬유서브시리얼버스) |
| 힘 | 24V DC 입력 |
| 퓨즈 | FUSE 1 (24V 입력 보호) |
| 또한 부착 된 것 | A06B-6150 αi PS HV 전원 공급 모듈 |
A02B-0236-C211 FSSB I/O 모듈의 24V DC 전력 입력은 A20B-2100-0390 PCB의 FUSE 1에 의해 보호됩니다. 실용적인 진단 지표:
LED1 상태 확인:모듈은 24V 공급이 정상일 때 밝히는 LED1을 가지고 있습니다. 전원이 켜진 후 LED1이 밝지 않으면 첫 번째 진단 단계는 멀티미터를 사용하여 연속성을 확인하는 것입니다.파고난 피지 는 그 원인 을 확인 하고 해결 한 후 교체 됩니다. 모듈 의 연결 된 I/O 배선 에 있는 하류 단류 또는 과부하 상태.
이 내장 피지 보호는 기계의 24V I/O 배선에서 과류 사건으로 인해 A20B-2100-0390 PCB에 손상을 방지하는 표준 안전 기능입니다.
FSSB I/O 모듈 오류 LED1가 켜지지 않음FANUC i 시리즈 CNC 가공 센터는 FSSB I/O 노드와 통신을 잃습니다. 모듈의 LED1은 어두워졌습니다. A20B-2100-0390에 있는 FUSE 1이 터진 것으로 확인되었습니다. 24V 배선 결함을 수정한 후,퓨즈가 교체되고 I/O 통신이 회복됩니다..
αi PS HV 전원 공급 제어판 교체:FANUC αi PS HV 전원 공급 모듈 (A06B-6150 시리즈) 은 제어 수준 결함이 발생합니다. A20B-2100-0390 제어 PCB가 확인됩니다. 교체하면 전원 공급 모듈 작동이 회복됩니다.
Q1: FSSB는 무엇이며 IOU1 모듈은 어떻게 사용합니까?
FSSB (Fiber-optic Servo Serial Bus) 는 CNC를 서버 드라이브와 I/O 모듈에 연결하는 FANUC의 고속 시리즈 버스입니다.A02B-0236-C211 IOU1 모듈은 A20B-2100-0390을 통해 FSSB 광섬유 케이블을 통해 CNC에 연결됩니다.이것은 하나의 섬유 쌍으로 전통적인 병렬 I/O 배선을 대체하여 FSSB 사슬의 어느 곳에서나 분산 I/O 노드를 가능하게 합니다.
Q2: 어떤 CNC 시스템이 A02B-0236-C211 IOU1 모듈 (A20B-2100-0390) 과 호환됩니까?
IOU1 모듈은 FANUC i CNC 컨트롤 및 Power Mate i (모델 D 및 H) 에 대해 확인됩니다.파워 메이트 i 시리즈는 FANUC의 컴팩트 CNC 컨트롤러이며, 일반적으로 단일 축 또는 제한 축 자동화 장비에 사용되는 서버 드라이브 시스템과 통합됩니다.FANUC i 시리즈는 servo 및 I/O 통신을 위해 FSSB를 사용하는 i 세대 CNC 플랫폼 (시리즈 0i, 16i, 18i, 21i) 을 의미합니다.
Q3: 왜 같은 A20B-2100-0390 PCB가 FSSB I/O 모듈과 αi PS HV 전원 공급 장치 모두에서 발견되는가?
FANUC의 모듈형 설계 철학은 다양한 하드웨어 플랫폼에서 검증된 PCB 디자인을 재사용합니다.커뮤니케이션 인터페이스의 공통점A20B-2100-0390 PCB 설계는 FSSB I/O 모듈과 αi PS HV 전원 공급 장치의 제어 및 통신 요구 사항을 모두 만족합니다.각 모듈 내의 PCB 소프트웨어와 외부 커넥터 구성에 의해 결정된 특정 응용 프로그램.
Q4: IOU1 모듈에서 A20B-2100-0390을 교체한 후 CNC I/O 구성이 변경되어야 합니까?
아니요. FSSB I/O 모듈의 I/O 주소 할당 및 구성은 CNC의 매개 변수 메모리에 저장되며 모듈의 PCB에는 저장되지 않습니다.대체 A20B-2100-0390을 장착하고 24V 전원 공급 장치와 FSSE 섬유 연결을 확인한 후, CNC는 기존 I/O 구성을 사용하여 모듈과의 통신을 재설립해야합니다.모든 I/O 포인트가 생산에 복귀하기 전에 PMC 진단 화면을 통해 올바르게 작동하는지 확인합니다..
Q5: 모듈 내부에 A20B-2100-0390에 액세스 할 때 어떤 안전 예방 조치가 적용됩니다?
ESD 안전 표면에 고정된 반 정적 손목띠로 다루십시오. IOU1 모듈의 경우 모듈에 액세스하기 전에 기계의 24V 제어 공급원을 끄십시오.αi PS HV 전원 공급 용: 전원을 끄고 차단합니다.그 다음 내부 구성 요소에 액세스하기 전에 DC 버스가 완전히 배열되었는지 확인합니다. HV 전원 공급 장치가 전력 공급망을 제거 한 후에도 지속되는 높은 DC 버스 전압에서 작동합니다..
