| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2003-0311 |

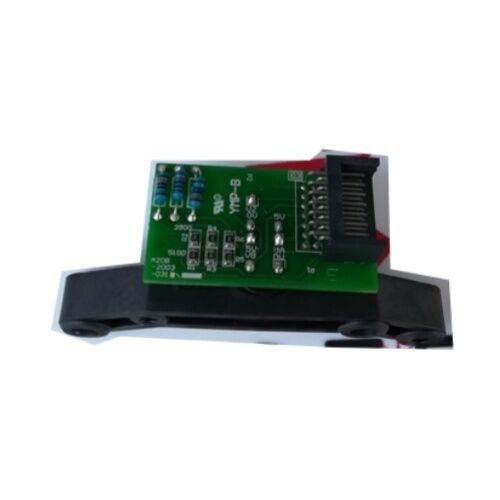

의A20B-2003-0311센서 PCB가FANUC MZi형 스핀드 모터 센서 A860-2110-V001이 두 부분 번호는 실제로 분리 할 수 없습니다: A860-2110-V001는 전체 센서 단위입니다그리고 PCB는 A20B-2003-0311이 내부에 설치된 특정 회로판이 될 때대부분의 공급자는 두 숫자를 함께 나열합니다. 왜냐하면 센서가 주문되면 전체 조립이 배송되기 때문입니다.당신은 같은 구성 요소를 볼 것입니다.
이건자기 피커프 피드백 장치FANUC에서 속도 측정 및 스핀 위치 설정에 사용되는 12 핀 센서αi 시리즈 스핀드 모터고장나 손상된 원본 센서를 교체하고 장착된 CNC 기계의 전체 폐쇄 루프 스핀드 제어 기능을 복원합니다.
FANUC αi 스핀드 모터가 회전할 때마다 이 센서는 데이터를 생성합니다.그것은 모터 샤프트와 결합 된 자기 목표 바퀴의 회전을 감지하고 스핀들 증폭기가 지속적으로 읽는 디지털 신호 스트림으로 그 움직임을 변환합니다이 신호를 통해 증폭기는 두 가지를 알 수 있습니다. 스핀드가 얼마나 빨리 회전하는지, 그리고 각 회전에서 정확히 어디에 있는지
속도 데이터는 닫힌 루프 속도 컨트롤러가 작동하도록 유지합니다. 증폭기는 절단 부하 변화와 상관없이 명령된 RPM와 일치하도록 출력을 조정합니다.그리고 스핀드는 사냥이나 떨어지지 않고 목표 속도를 유지위치 데이터는 좀 더 까다로운 것을 가능하게 합니다.딱딱한 탭 및 가닥 절단, CNC가 정밀한 가닥 피치를 생성하기 위해 Z축 운동과 스핀들 회전을 동기화해야 합니다.컨트롤은 하나의 회전 내에서 스핀드의 각 위치를 알아야 합니다평균 속도가 아니라 MZi 센서가 그 위치 해상도를 제공합니다.
오염, PCB 장애, 커넥터 손상 또는 기계적인 충격으로 센서를 잃으면 CNC는 둘 다 잃습니다. 스핀드 알람이 즉시 발생합니다. 기계는 스핀드 명령을 실행하지 않습니다.그리고 모든 스레딩 작업에, 센서가 교체 될 때까지 생산이 중단됩니다.
센서 A860-2110-V001 / A20B-2003-0311는 냉각 팬 집합 아래에 위치한 FANUC αi 스핀드 모터의 뒷쪽에 장착됩니다. 센서 하우스는 다음을 포함합니다.
목표 반지와 감지 PCB 사이의 관계는 접촉이없는 설계입니다. 회전 및 정지 요소 사이에 붓, 마모 표면이 없습니다.시간이 지남에 따라 분해되는 것은 일반적으로 PCB 자체입니다 (냉각액 침입)이 센서는 대부분의 고장 시나리오에서 모터와 독립적으로 교체 할 수 있습니다.
원본 FANUC 센서 조립체는 상당한 OEM 가격을 가지고 있으며, 종종 전체 기계 정지 이벤트를 실제로 수리해야하는 것보다 더 비싸게 만듭니다. Aftermarket and compatible replacement units for the A860-2110-V001 / A20B-2003-0311 are manufactured to the same functional specification and serve the same feedback role within the spindle drive system.
핵심 단어는호환성모든 구성 요소에서 동일하지는 않지만 전기 및 기계적으로 동등합니다. 12 핀 출력 인터페이스, FANUC αi 스핀 증폭기에 의해 받아들여지는 신호 형식그리고 물리적 장착 차원은 모두 원래와 일치합니다.제대로 장착되면 증폭기는 고품질의 후판 유닛과 공장 재고를 구별할 수 없습니다.
사후시장 센서를 선택할 때 중요한 것은 공급자가 단위를 실제 작동 조건에서 살아있는 FANUC 스핀드 드라이브와 비교하여 테스트했는지 여부입니다,하지만 동적 테스트는 대표적인 스핀들 속도에 있습니다. 정적 테스트는 죽은 장애를 감지합니다. 동적 테스트는 더 교묘한 문제를 감지합니다.높은 RPM에서 계산 오류, 낮은 속도에 작동하지만 전체 절단 속도에 증폭기 경보를 생성 한 한계 출력 수준.
이 부분에 대한 메모A20B-2200-0751: 이것은 A20B-2003-0311 / A860-2110-V001 조립기의 현재 대체로 사용되는 최신 FANUC 부품 번호입니다.원본과 후속본은 시장에서 많이 참조됩니다.만약 당신이 사후시장 유닛을 소스한다면, 공급자의 제품이 양쪽 지명과 호환되는지 주문하기 전에 확인해 주세요.
A860-2110-V001 센서는 FANUC와 사용하도록 설계되었습니다.αi 시리즈 스핀들 증폭기αiSP 시리즈를 포함하여 FANUC 시리즈 0i, 16i, 18i를 실행하는 수직 가공 센터, 수평 가공 센터 및 턴링 센터의 광범위한 설치 기반에 표준 장비입니다.30i, 31i 컨트롤.
센서는 스핀들 증폭기를 통해 연결JY2 터미널, 스핀드 피드백 케이블을 사용하여. 이 케이블은 별도의 항목입니다 ∙ 센서는 케이블 없이 표준 구성에 선박, 그래서 케이블이 손상되면, 그것은 독립적으로 공급하고 교체해야합니다.케이블 손상은 센서 자체를 비난하기 전에 확인 할 가치가 있습니다. 실패한 케이블의 증상은 CNC의 관점에서 실패한 센서 PCB와 동일합니다.
진단 그림은 장애가 어떻게 나타나는지에 따라 다릅니다.
하드 장애 ∙ 센서는 완전히 작동하지 않습니다.스핀드 증폭기는 전원 가동 시 모든 피드백 신호를 잃게 된다. CNC는 스핀드 피드백 경보를 즉시 표시하며, 일반적으로 속도 오차 또는 인코더 단절을 참조하는 경보 코드로 표시된다.스핀드 명령어가 실행되지 않습니다.
간헐적인 고장 센서가 손상되었지만 여전히 부분적으로 작동합니다.기계는 작동하지만 스핀드 사냥 (속도 급증 및 nominally 일정한 RPM에서 회복), 가닥이 피치에서 불일치하게 나오는 딱딱한 터킹 오류,또는 전력 사이클에 클리어 하지만 기계가 따뜻해 후에 다시 알람이러한 열 및 진동 의존성 결함은 케이블 또는 커넥터 문제가 아닌 손상된 센서 PCB를 강하게 나타냅니다.
신호 소음 / 오염센서 하우징에 들어간 냉각액은 정지 신호 문제를 일으킬 수 있습니다.스핀드 증폭기는 연결되지 않은 것처럼 보이는 때때로 과류 또는 속도 오차 결함을보고합니다.기계 환경이 많은 냉각액 노출을 포함하고 센서가 검사없이 몇 년 동안 사용 중인 경우, 이것은 고려해야 할 실용적인 장애 모드입니다.
교체 주문하기 전에 피드백 케이블과 연결 장치 두쪽 끝을 확인합니다.또는 균열된 케이블 자켓은 센서 오류의 의미있는 비율을 차지합니다.케이블 테스트가 깨끗하고 증상이 지속되면 센서 조립이 다음 단계입니다.
센서 PCB 면에 대한 목표 반지 정렬은 설치 중에 주의가 필요합니다. 목표와 센서 면 사이의 너무 큰 간격은 신호 진폭을 감소시킵니다.너무 작은 위험은 모터 샤프트가 어떤 축적 플레이가 있을 때 접촉 손상을센서를 장착 할 때 지정된 클리어런스를 위해 모터의 서비스 문서를 따르십시오.
12 핀 연결 장치가 센서 교체 시간에 깨끗하고 검사되어야 합니다. 그냥 연결되지 않습니다.또는 수년간 사용된 커넥터 접촉에 축적된 산화, 새로운 센서가 오래된 것과 같은 증상을 보일 수 있습니다.
센서 장착 하드웨어를 스펙에 맞게 토크를 가동합니다. 느슨한 장착은 진동이 센서와 목표물 간격에 동적으로 영향을 줄 수 있습니다.기계가 다시 작동하면 진단하기가 매우 어려운 간헐적 소음을 발생시키는.
Q1: A20B-2003-0311과 A860-2110-V001의 관계는 무엇입니까?
그들은 동일하지 않지만 완전한 단위로 주문 할 때 동일한 센서 집합을 설명합니다. A860-2110-V001은 전체 MZi 스핀드 모터 센서 집합입니다.PCBA20B-2003-0311은 구체적으로 그 집합에 장착된 PCB입니다.대부분의 공급업체는 부품 번호가 주문되면 전체 센서 (A860-2110-V001) 를 배송합니다., PCB는 기술적으로 독립된 제품으로 별도로 판매되지 않기 때문입니다.이 두 가지 횡단 참조 는 같은 제품 에 대한 목록 에 나타납니다. 구매자 들 은 종종 실패 한 단위 나 기계 의 부품 문서 에 표시 된 번호 를 사용 하여 검색 하기 때문 입니다..
Q2: A20B-2200-0751은 A20B-2003-0311 / A860-2110-V001의 직접적인 대체물입니까?
A20B-2200-0751은 A20B-2003-0311 / A860-2110-V001 조립을 대체하는 업데이트 된 FANUC 부품 번호입니다.그것은 기능적으로 동등하고 동일한 12 핀 인터페이스와 같은 모터 장착 위치에 적합합니다.만약 당신이 OEM 또는 사후 시장 센서를 구매하고 공급자가 A20B-2200-0751을 A20B-2003-0311의 대안으로 제공한다면, 그 대체는 유효합니다.공급 업체와 확인 FANUC αi 스핀드 증폭 시스템과 단위가 확인 된 구매 전에.
Q3: 센서가 고장 났는지 또는 문제가 피드백 케이블에 있는지 어떻게 알 수 있습니까?
가장 실용적인 방법은 케이블을 먼저 교환하거나 테스트하는 것입니다. 케이블은 센서보다 훨씬 저렴하며 케이블 결함이 동일한 경보 프레젠테이션을 유발하기 때문입니다.스핀들 증폭기 끝에서 피드백 케이블을 분리하고 부식에 대한 핀을 검사멀티미터로보호 된 케이블의 각 선수의 연속성을 한쪽 끝에서 다른 쪽으로 검사합니다. 시험 중에 케이블이 휘어진 경우 간헐적으로 열린 회로가 일반적으로 나타납니다.. 케이블이 깨끗하다고 확인되고, 잘 알려진 케이블로 교환하면 (만약가 하나 있다면) 알람을 제거하지 않으면, 센서 PCB가 다음 실패 지점일 가능성이 높습니다.속도에서만 나타나고 쉬는 상태에서 명확한 동적 결함은 케이블 결함보다 센서 PCB 문제가 더 자주 발생합니다..
Q4: 후품 시장의 교체 센서는 FANUC 0i 또는 30i 시리즈 제어 장치와 올바르게 작동합니까?
센서는 스핀들 증폭기와 연결되며 CNC 제어 장치와 직접 연결되지 않습니다.증폭기는 αi 시리즈 스핀들 증폭기 (αiSP 시리즈) 이며 센서는 12 핀 출력에서 올바른 MZi 형식의 신호를 제공 할 때까지, CNC 시리즈 전류는 아무런 차이가 없습니다. FANUC 0i, 16i, 18i, 30i, 31i 컨트롤은 모두 일련 인터페이스를 통해 αiSP 증폭기와 통신합니다.증폭기는 원시 센서 피드백을 내부적으로 처리합니다.올바른 신호를 생산하는 품질의 후계 센서는 모든 제어 세대에 투명하게 작동합니다.
Q5: 설치 전에 센서를 저장하거나 운송 할 때 어떤 처리 예방 조치가 필요합니다?
센서 PCB는 정적 민감한 구성 요소를 포함하고 ESD 보호 포장에 보관해야합니다.강한 외부 자기장에 의해 영향을 받을 수 있습니다. 영구 자석 근처에 센서를 보관하지 마십시오., 트랜스포머 또는 다른 자기화 된 구성 요소, 광장 노출이 자기 목표물의 특성에 영향을 줄 수 있기 때문에. 원본 포장재에서 건조하고 안정적인 온도 환경에서 집합을 보관하십시오.연결 핀은 습한 상태에서 부식되기 쉽다.센서가 수리 평가에 결함이있는 단위로 반환되는 경우, 연결 장치가 운송 중에 먼지 캡 또는 포장 된 연결 장치 덮개로 보호되어 있는지 확인하십시오.운송 중에 핀 손상이 센서가 기계를 떠날 때보다 더 나쁜 상태에서 수리 시설에 도착하는 일반적인 원인입니다.
