| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |

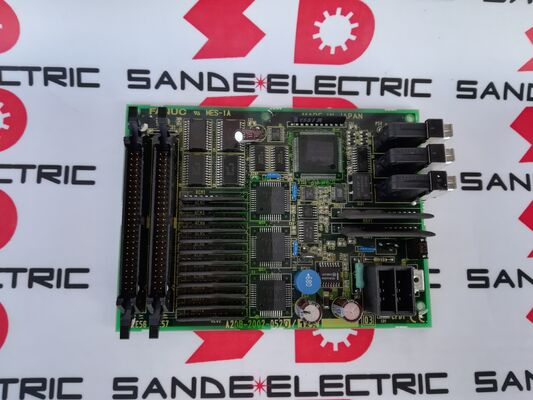

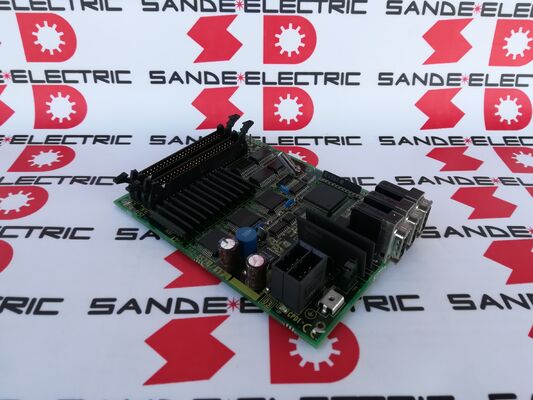

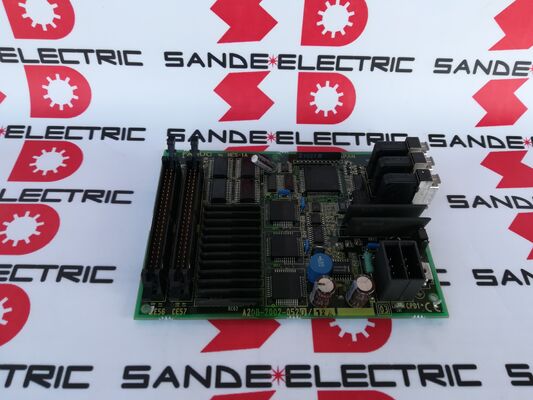

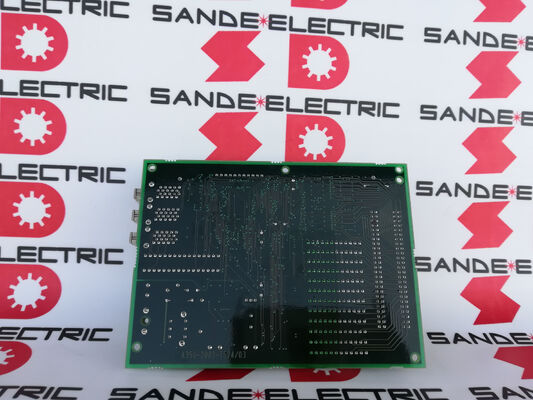

| 모델 번호 | A20B-2002-0520 |
모든 CNC 기계에는 운영자 패널이 있습니다. 기계 운영자와 CNC 사이의 하드웨어 인터페이스입니다. 운영자 패널은:
입력 (DI = 48):누르기 버튼 (사이클 시작, 공급 유지, 비상 정지), 모드 선택 스위치 (자동, MDI, 조그, 핸들), 오버라이드 회전 스위치 (후드 레이트, 빠른, 스핀드 속도), 축 조그 방향 버튼,기계 도구 제조업체가 부여한 기능별 키.
출력 (DO = 32)패널 표시등, 작동 상태 조명 (스핀들 켜고, 냉각액 켜고, 피드 홀드 켜고, 경보 표시등), 모드 피드백 조명,그리고 운영자 역의 가시적인 표시기에 구동되는 모든 다른 기계 상태 신호.
A20B-2002-0520는 48개의 스위치 입력을 모두 읽고 32개의 램프/지표 출력을 동시에 작동합니다.조작자의 물리적 제어와 CNC의 PMC 사다리 논리 사이의 완전한 전기 인터페이스를 형성합니다..
| 매개 변수 | 가치 |
|---|---|
| 디지털 입력 | 48 |
| 디지털 출력 | 32 |
| MPG 인터페이스 | 네 |
| 호환성 | FANUC 시리즈 16i, 18i |
| 보드 타입 | 운영자 패널 I/O |
| 시리즈 | A20B-2002 |
0521 변종은 MPG 인터페이스가없는 버전입니다. 두 보드는 운영자 패널에 동일한 48 DI / 32 DO I / O 용량을 제공합니다. 차이점은 한 가지 특징입니다:
A20B-2002-0520:더 완전하게 채용된 PCB는 MPG 커넥터와 관련 인터페이스 회로를 포함한다. 전자 손바퀴가 CNC에 연결되는 운영자 패널에 대한 올바른 보드.
A20B-2002-0521:더 적은 인구 MPG 연결 부문이 없습니다. 기계의 운영자 패널에 MPG가 장착되지 않을 때 사용됩니다.또는 MPG가 운영자 패널 I/O 보드를 통해 연결하기 보다는 별도의 인터페이스를 통해 연결할 때.
MPG를 사용하는 기계에 A20B-2002-0521을 장착하면 손바퀴가 작동하지 않습니다. MPG 신호는 연결할 인터페이스가 없습니다.항상 교체 주문하기 전에 어떤 변형이 설치되었는지 확인.
18i 시리즈의 운영자 패널 보드 오류:FANUC 18i 제어 장치가 있는 가공 센터에서 조작자 패널의 동작이 불규칙합니다.A20B-2002-0520 운영자 패널 보드가 결함 원천으로 확인됩니다.교체하면 전체 운영자 패널 I/O 기능이 복원됩니다.
유지보수 후 MPG 작동하지 않는 경우:운영자 패널에 대한 유지 보수 후 전자 핸들 휠은 작동을 멈추고 조사에 따르면 A20B-2002-0520의 MPG 커넥터가 손상되었다.보드 교체로 MPG가 다시 작동.
기계 업그레이드:제한된 I/O를 가진 오래된 운영자 패널은 48 DI와 32 DO를 요구하는 새로운 패널 디자인으로 업그레이드되었습니다. A20B-2002-0520은 업그레이드 된 패널에 대한 MPG 지원을 통해 올바른 I/O 수치를 제공합니다.
Q1: A20B-2002-0520이 FANUC CNC 시스템에 어떻게 연결되는가?
A20B-2002-0520는 고속 I/O 링크 ∼ 시리즈 통신 인터페이스를 통해 FANUC CNC에 연결됩니다. 이 인터페이스는 모든 운영자 패널 입력 및 출력 데이터를 판과 CNC의 PMC 사이에 전송합니다.I / O 링크 케이블은 CNC의 I / O 링크 채널에 게시판의 I / O 링크 커넥터에서 연결CNC의 PMC 계단 논리는 I/O 링크로 지정된 주소를 통해 48개의 입력과 32개의 출력을 처리합니다.
Q2: A20B-2002-0520는 16i-A가 아닌 16i-B 시리즈 또는 18i-B 시리즈 제어 장치와 함께 사용할 수 있습니까?
A20B-2002-0520는 16i 시리즈와 18i 시리즈 변종을 포함한 FANUC i 시리즈 CNC 제품군 전체에서 사용이 확정되었습니다.보드는 I-시리즈 CNC 세대에 걸쳐 일관된 I/O 링크 프로토콜을 통해 통신. 보드의 입력과 출력이 PMC에서 올바르게 매핑되도록 CNC의 I / O 구성 매개 변수에서 I / O 링크 주소를 확인합니다.
Q3: 운영자 패널에 48개 이상의 입력 또는 32개 이상의 출력이 필요하다면 어떻게 될까요?
단일 A20B-2002-0520의 48 DI / 32 DO 용량은 대부분의 표준 기계 도구 운영자 패널 구성을 커버합니다. 48 입수 또는 32 출력이 필요한 더 큰 운영자 패널의 경우,두 번째 I/O 보드가 시스템에 추가될 수 있습니다. I/O 링크는 다지 체인 구성에서 여러 보드를 지원합니다.각 추가 보드는 시스템의 전체 사용 가능한 운영자 패널 I/O에 자신의 DI/DO 수를 추가합니다.
Q4: A20B-2002-0520에 있는 MPG는 한 바퀴 이상 지원합니까?
The FANUC operator panel I/O board's MPG interface typically supports connection for up to three MPG (Manual Pulse Generator) units simultaneously — allowing three separate handwheels to be connected to one board이것은 큰 기계 도구에 유용합니다. 수동 바퀴가 여러 운영자 스테이션 또는 축에 배치되어 있습니다. 활성 MPG는 CNC의 모드 설정 또는 운영자 패널 스위치를 통해 선택됩니다.
Q5: A20B-2002-0520을 교체하기 전에 무엇을 백업해야 합니까?
A20B-2002-0520는 CNC 매개 변수를 저장하지 않습니다. 그것은 순수한 I/O 인터페이스 보드입니다. 이 보드를 교체하기 전에 특별한 백업이 필요하지 않습니다.모든 CNC 유지보수 전에 일반적인 예방 조치로, CNC의 SRAM 내용 (변수, 프로그램, 도구 데이터) 및 PMC 사다리 프로그램을 백업합니다. 교체 보드를 설치 한 후 모든 운영자 패널 기능을 확인합니다.신호등기계가 생산에 다시 들어가기 전에
