| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2002-0470 |

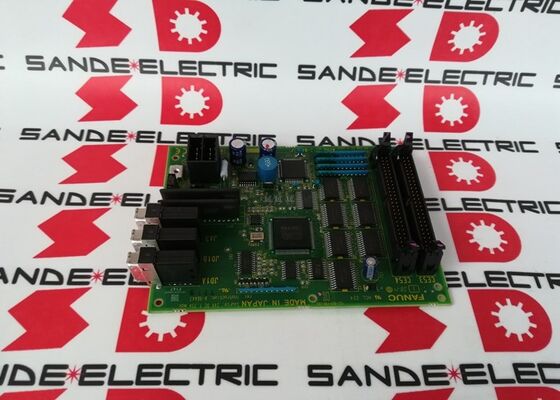

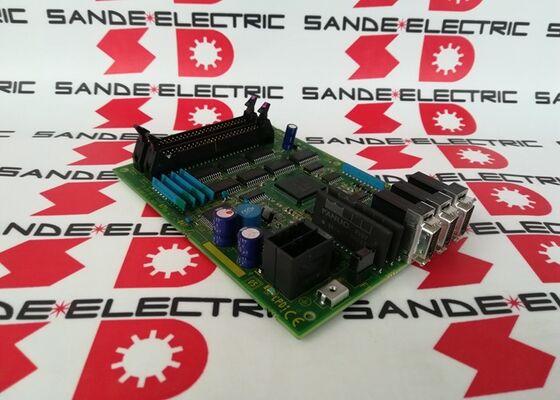

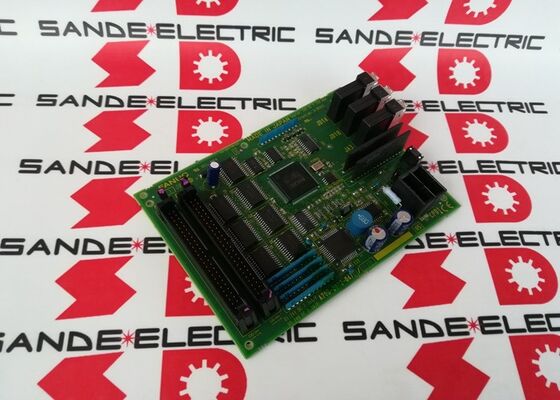

A20B-2002-0470은 CNC 조작자 패널 연결 장치의 I/O PCB입니다.이 보드는 CNC의 PMC 사다리 로직과 운영자 패널 하드웨어의 인터페이스에 위치하고 있습니다, 키, 핸들 휠 입력, 표시등 및 상태 신호 기계 운영자의 인터페이스를 구성합니다.
FANUC CNC 아키텍처에서, 운영자 패널 연결 장치:
I/O 링크를 통해 CNC에 연결:연결 단위는 I/O 링크 시리즈 버스를 통해 CNC의 PMC와 통신합니다.모든 72개의 입력 신호에서 입력 상태를 전송하고 각 PMC 스캔 사이클에서 모든 56개의 출력 신호에 대한 출력 명령을 수신합니다..
운영자 패널 하드웨어에 연결:장치의 단말 연결은 물리적 운영자 패널에서 현장 배선을 받아 ∙ 기계 누르기 버튼, 키 스위치, 모드 선택 장치 접촉, 표시등,그리고 LED 디스플레이로 조작자가 상호 작용하는.
전기 단열을 제공합니다.보드의 광 결합기 기반 입력 회로는 운영자 패널 배선 전압을 CNC의 내부 논리에서 격리하여 현장 배선 결함이 CNC 전자 장치에 손상을 입는 것을 방지합니다.
| 매개 변수 | 가치 |
|---|---|
| 디지털 입력 | 72 |
| 디지털 출력 | 56 |
| 인터페이스 | I/O 링크 (시리즈 CNC 연결) |
| 적용 | CNC 운영자 패널 연결 |
| 시리즈 | A20B-2002 |
A20B-2002-0470의 72/56 DI/DO 보완은 완전히 장착된 CNC 조작 패널의 신호 요구 사항을 반영합니다.
운영자 패널에서 72개의 디지털 입력:모드 선택 장치 (JOG, MDI, AUTO, EDIT, REF), 피드 레이트 오버라이드 스위치 단계 (각 위치는 별도의 입력), 스핀드 속도 오버라이드 단계, 사이클 시작 버튼, 피드 홀드 버튼비상 정지 체인 접촉, 핸드휠 MPG 축 선택지 접촉, 핸드휠 확대 선택지, 메모리 보호 키 스위치, 선택적 정지 스위치, 단일 블록 스위치, 드라이 런 스위치, 기계 잠금, Z 축 잠금,기계별 기능 키, 그리고 경보 확인
오퍼레이터 패널에 56개의 디지털 출력:모드 표시등 (전류 활성 모드 표시), 사이클 활성 표시등, 공급 유지 활성 표시등, 경보 표시등, 스핀드 실행 표시등, 기계 준비 표시등, 프로그램 보호 표시등그리고 다른 모든 패널 램프, LED, 또는 버저 드라이버는 운영자에게 시각적 또는 청각적 피드백을 제공합니다.
CNC 조작자 패널 I/O 오류:FANUC CNC 기계는 간헐적 인 패널 응답 장애를 발생시킵니다. 모드 선택이 작동하지 않거나 표시등이 불규칙하게 행동하거나 더 이상 반응하지 않습니다.A20B-2002-0470가 오류로 확인되었습니다.보드를 교체하면 전체 패널 기능이 복원됩니다.
오퍼레이터 패널 리뉴얼:CNC 가공 센터는 전체적인 제어 시스템 리모델링을 거칩니다.A20B-2002-0470는 다른 제어판 갱신과 함께 운영자 패널 연결 단위의 신뢰성을 회복하기 위해 교체됩니다..
Q1: A20B-2002-0470은 운영자 패널 연결 외에도 기계 I/O 보드 역할을 할 수 있습니까?
A20B-2002-0470은 구체적으로 "OPERATOR PANEL CONNECTION UNIT I/O PCB"로 설명됩니다.원동자력 연결 장치), 별도의 기계 I/O 보드 (A16B-2203-0110 C7형 0-C 에라 시스템) 가 사용됩니다.패널 연결 단위 및 기계 I / O 보드는 일반적으로 CNC의 PMC 구성에서 다른 I / O 링크 노드 주소로 연결됩니다..
Q2: A20B-2002-0470을 대체하는 것이 PMC 프로그램에 영향을 미치나요?
아니요. PMC 프로그램은 I/O 링크 주소를 통해 보드의 신호를 처리합니다.동일한 I/O 링크 주소에서 동일한 구성으로 A20B-2002-0470를 교체하면 PMC 프로그램 변경 없이 모든 운영자 패널 통신을 복원합니다..
Q3: A20B-2002-0470가 고장 났을 때 CNC에 무슨 일이 일어날까요?
운영자 패널 연결 보드가 고장 났을 때, PMC는 모든 패널 신호와의 통신을 잃습니다. CNC는 패널 연결 단위의 주소를 가리키는 I / O 링크 경보를 생성합니다.패널 스위치는 더 이상 반응하지 않습니다패널에서 공급 유지, 모드 선택, 비상 정지 모두 방해됩니다. 보드가 교체 될 때까지 패널에서 기계는 작동 할 수 없습니다.
Q4: A20B-2002-0470은 특정 FANUC CNC 세대에 특이합니까?
A20B-2002 운영자 패널 연결 보드 가족은 I/O 링크에 연결된 운영자 패널 단위를 사용하는 여러 FANUC CNC 세대를 포함합니다.특정 기계의 배선 문서를 통해 A20B-2002-0470이 설치 된 CNC 생성 및 제어 모델을 확인하십시오.72/56 DI/DO 용량은 운영자 패널의 신호 수와 일치합니다.
Q5: 72/56 A20B-2002-0470과 96/64 A16B-2203-0881과 같은 더 큰 I/O 보드 사이의 차이점은 무엇입니까?
A16B-2203-0881 (96/64 DI/DO) 는 PMC를 기계의 기계장 장치와 연결하는 기계 I/O 보드입니다.A20B-2002-0470 (72/56) 는 운영자 패널 연결 장치입니다.다른 I/O 링크 주소, 다른 배선 연결, 다른 기능적 역할 같은 CNC 시스템에서 서로 보완
