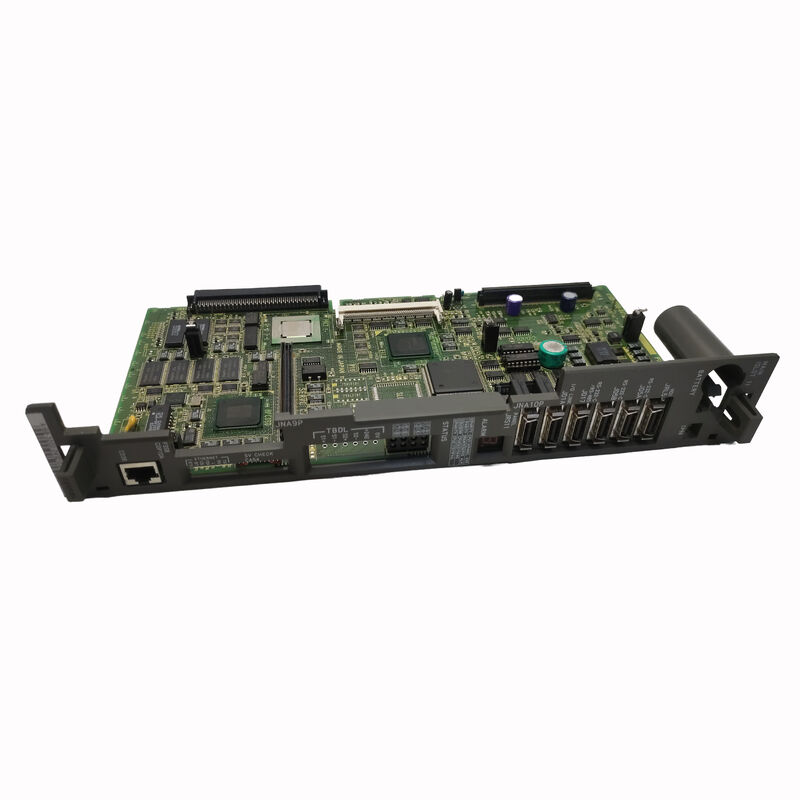

의FANUC A16B-3200-0490FANUC의 i 시리즈 CNC 제어 장치의 주요 CPU 보드 ∙ 마스터 PCB ∙이것은 제어 캐비닛의 다른 모든 것이 연결되거나 의존하는 중앙 보드입니다..
세르보 증폭기는 FSSB 광섬유 버스를 통해이 보드에 다시 통신합니다. 디스플레이 PCB (A20B-3300-0091과 같은) 는이 보드의 슬롯에 연결됩니다.PMC 사다리 (기기의 PLC 프로그램) 이 보드에 장착 된 프로세서에서 실행.
운영자 패널의 MDI 키는 이 보드에 신호를 전송합니다. 간단히 말해서: A16B-3200-0490은 CNC의 신경 센터입니다.
A16B-3200 패밀리를 이해하려면 보드의 플러그인 모듈 시스템을 이해해야 합니다.
일반 A16B-3200-0490 보드는 SMD 모듈 없이 프로세서, 백플레인 커넥터, 전원 공급 회로, 진단 LED 배열 및 고정 하드웨어를 포함합니다.
보드를 기계에 특이하게 만드는 것은 SMD 모듈들이 연결된 것입니다.
FROM (플래시 ROM) 모듈CNC 시스템 소프트웨어를 저장합니다. FANUC 운영 체제, 모션 제어 펌웨어 및 모든 소프트웨어 옵션 (그래픽 옵션, DNC 옵션, PMC 사다리 컴파일 등)) 가 공작기계 제조업체가 구매한.
올바른 FROM 모듈이 없으면, 보드는 운영 체제가 없으며 시작할 수 없습니다.
SRAM 모듈기계 작동 중 변경되는 배터리 지원 데이터 저장 ✓ CNC 매개 변수 (반응 값, 서보 이득, 축 한도, 공급 속도), 부품 프로그램, 도구 오프셋 테이블, PMC 데이터그리고 작업 좌표 오프셋.
SRAM은 기계에서 가장 귀중한 데이터 저장소입니다. 왜냐하면 그것은 기계가 올바르게 작동하도록 만드는 축적된 시공 및 생산 설정을 포함하고 있기 때문입니다.SRAM 배터리 수명은 일반적으로 2~5년입니다..
DRAM 모듈프로그램 실행을 위한 작업 메모리를 제공 합니다.
| 매개 변수 | 가치 |
|---|---|
| 기능 | 메인 CPU / 마스터 PCB |
| PMC | PMC-SB7 |
| 모듈 구조 | FROM + SRAM + DRAM 플러그인 |
| 톱니 | 멀티축 (소프트웨어 의존) |
| 인터페이스 | FSSB, 뒷면, 디스플레이 슬롯 |
| 상태 | 생산이 중단된 예비품 |
| 원산지 | 일본 |
| 공급 조건 | 보드 전용 ∙ SMD 모듈이 없습니다 |
A16B-3200 시리즈는 여러 FANUC CNC 세대를 포함하고 있으며, 각 세대와 하위 시리즈는 특정 마지막 4자리 후자를 가지고 있습니다.
-0490은 이 보드를 0i-B 세대로 배치하고, -0491과 밀접하게 관련되어 있다 (PMC-SB7를 실행하는 0i-TB 메인 보드로 확인되었다).-0490과 -0491 모두 같은 디자인 세대의 일원입니다. 그들은 같은 기본 구조를 공유합니다., 같은 종류의 SMD 모듈을 받아들이고 PMC-SB7 기계 사다리 논리를 실행합니다.
A16B-3200 계열의 이전 세대 (-16C 시리즈의 -0190, 16B의 -0090) 는 기계적으로 비슷하지만 소프트웨어 호환성이 없습니다.
16C 보드의 SMD 모듈은 0i-B 보드에서 실행될 수 없으며, 그 반대의 경우도 있다. A16B-3200 변종을 주문하기 전에 특정 기계와 CNC 시리즈에 대한 부품 번호 검증이 필수적이다.
주요 CPU 보드 장애는 FANUC CNC 시스템에서 더 흔하지 않은 장애 모드 중 하나입니다. 그들은 긴 서비스 수명을 위해 등급되어 있으며 대부분의 기계는 많은 스핀드 드라이브 PCB, 서보 PCB,메인 보드가 고장 나기 전에 전력 공급 장애.
본보드가 고장 났을 때, 증상은 보통 뚜렷합니다.
완전 부팅 실패:CNC가 켜지고 냉각 팬이 작동하고 서보 증폭기가 시작되지만 조작자 패널 디스플레이는 빈 상태로 유지되며 축 이동은 불가능합니다.
제어 장치가 꺼졌어
이 증상은 FROM 모듈 손상이나 SRAM 배터리 고장으로도 발생합니다. 따라서 체계적인 진단이 중요합니다.
간헐적인 제어 오류:예측할 수 없는 간격으로 나타나는 무작위 경보, 특히 전원 주기가 끝나면 사라지는 경보주 보드의 한계 구성 요소를 나타낼 수 있습니다. 일반적으로 작동 사양의 가장자리에 있는 고장난 전해질 콘덴서 또는 열 스트레스 IC.
데이터 손실로 인한 SRAM 배터리 경보:SRAM 배터리가 고갈되고 데이터가 손실되면, 보드는 결함이 없지만 SRAM 모듈과 배터리는 교체되어야하며 데이터가 백업에서 다시 충전되어야합니다.
이것은 보드 실패로 착각하는 가장 일반적인 시나리오입니다.
특정 사건 이후의 장애:번개 타격, 전력 급증, 또는 기계의 전기 캐비닛에서 큰 과전 현상이 메인 보드를 복구 할 수 없는 손상시킬 수 있습니다.
이 경우, 보드 고장이 확실하고 수리 없이 교체하는 것이 적절한 경로입니다.
메인 보드 교체 는 중요한 유지보수 이벤트 이다. 그것은 기계 의 가장 중요한 데이터 및 구성 에 영향을 미칩니다. 다음 과 같은 보드 교체 전에 손에 있어야합니다:
모든 CNC 매개 변수는 외부 소스 (기억 카드, RS-232, 사용할 경우 이더넷) 로 백업됩니다.
PMC 사다리 프로그램은 별도로 지원되었습니다.
모든 부품 프로그램 백업. 도구 및 작업 오프셋 데이터가 기록되거나 백업되었습니다. SRAM 및 FROM 모듈 식별 확인 (모듈 부품 번호, FROM에서 펌웨어 버전).
교체판 설치 후: 원래 FROM 및 SRAM 모듈을 구판에서 새판으로 옮기십시오 (모듈이 작동하는 경우).
FROM 모듈이 손상된 경우 (부팅을 방지하기 위해) 기계 도구 제조업체 또는 FANUC 서비스에서 올바른 시스템 소프트웨어로 새 FROM 모듈을 탑재해야합니다.
부팅 후 백업에서 모든 매개 변수를 다시 로드. 원자동, 스핀드 동작, 그리고 PMC 기능을 확인 기계 생산으로 반환하기 전에.
Q1: 실패한 보드에서 SRAM 모듈을 교체 A16B-3200-0490으로 전송하여 모든 기계 데이터를 복원 할 수 있습니까?
예, SRAM 모듈 자체가 손상되지 않은 경우입니다. SRAM 모듈이 전기적으로 손상되지 않은 상태에서 원본 보드가 지역적 결함 (실패한 프로세서, 손상된 전원 공급 부문) 으로 인해 고장 났다면,SRAM을 교체판으로 옮기는 것은 모든 매개 변수를 복원합니다., 부분 프로그램, 오프셋 및 PMC 데이터를 하나의 단계로.
SRAM와 FROM 모듈을 옮겨서 교체 보드를 켜면 기계는 원래 구성으로 부팅됩니다.
만약 SRAM 배터리가 보드 고장 전 또는 그 동안 고장 났다면, 데이터가 손실되었을 수 있습니다.
Q2: CNC는 보드 교체 후 "SYSTEM ALARM 911" 또는 "920"를 표시합니다. 이것들은 무엇을 의미합니까?
알람 911 (DRAM 패리티 오류) 및 920 (SRAM 패리티 오류) 는 메모리 오류를 나타냅니다.
메인 보드 교체 후, 이러한 경우 일반적으로 나타납니다: DRAM 모듈이 슬롯에 완전히 앉아 있지 않습니다 (정확하게 다시 설정);SRAM 모듈의 배터리가 고갈되고 데이터가 손상됩니다 (배터리를 교체합니다., 백업에서 재충전); 또는 DRAM/SRAM 모듈 하드웨어 오류가 발생 (알려진 좋은 모듈로 테스트).
이러한 경보는 반드시 고장있는 교체 보드를 표시하는 것은 아닙니다. 그들은 종종 적절한 모듈 좌석 및 데이터 재충전으로 해결되는 메모리 시스템 문제를 나타냅니다.
Q3: A16B-3200-0490이 얼마나 많은 축을 제어 할 수 있으며 이것은 보드 또는 소프트웨어에 의해 결정됩니까?
물리판은 축 제어 모듈의 뒷면 연결을 제공합니다.하지만 활성화 축의 수는 FROM 모듈의 소프트웨어 옵션 등록에 의해 결정됩니다.
적절한 축 옵션이 등록된 A16B-3200-0490은 해당 CNC 세대가 지원하는 최대까지 제어할 수 있다 (일반적으로 0i 시리즈에 4개의 축).
기존 기계에 축을 추가하려면 시스템 소프트웨어에서 축 확장 옵션을 활성화해야하며 메인 보드를 교체하지 않습니다.
Q4: A16B-3200-0490은 보드 수준에서 수리 가능합니까? 아니면 완전히 교체하는 것이 유일한 선택입니까?
보드 레벨의 수리는 전문적인 FANUC 수리 센터를 통해 가능합니다. A16B-3200 주 보드에서 일반적인 수리 항목은 다음과 같습니다.전해질 콘덴서 교체 (연령과 관련된 가장 빈번한 장애), ESD 또는 전력 급증으로 손상 된 개별 IC를 교체하고 배터리 홀더를 수리하고 커넥터를 재건합니다.
보드 고장이 심각한 전기적 사건으로 인한 일반 PCB 손상 (화열 흔적, 균열 된 기판) 보다 지역 구성 요소 고장일 때 수리가 비용 효율적입니다.
평판이 좋은 수리센터는 수리 후 FANUC 테스트 리그에서 보드를 테스트하여 반환하기 전에 완전한 기능을 확인합니다.
Q5: 메인 보드의 SRAM 배터리는 무엇이며 얼마나 자주 교체해야 합니까?
SRAM 배터리는 리?? 셀 (일반적으로 3V 동전 셀 또는 리?? AA,특정 보드 변종의 배터리 홀더 구성에 따라) 기계가 꺼졌을 때 SRAM 모듈에 전원을 유지합니다., 저장된 모든 데이터를 보존합니다.
FANUC는 약 1 년의 교체 간격을 지정하지만 실제로 많은 배터리는 전압이 SRAM의 최소 유지 수준 이하로 떨어지기 전에 방온에서 2 ~ 5 년 동안 지속됩니다..
CNC는 전압이 경고 문턱 이하로 떨어지면 배터리 저하 경보 (일반적으로 ALM 7001 또는 유사한) 를 생성합니다. 이 경보는 즉시 작동해야합니다.배터리가 0에 도달하면 데이터 손실이 발생하기 때문에.
배터리 교체 시 기계가 켜져 있어야 합니다 (이렇게 하면 SRAM은 교환 도중 정전 전력을 소비합니다) 절차 도중 데이터 손실을 방지하기 위해서입니다.
