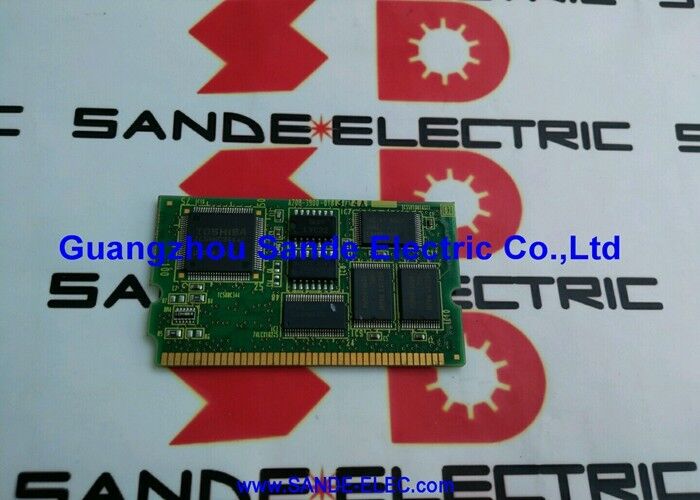

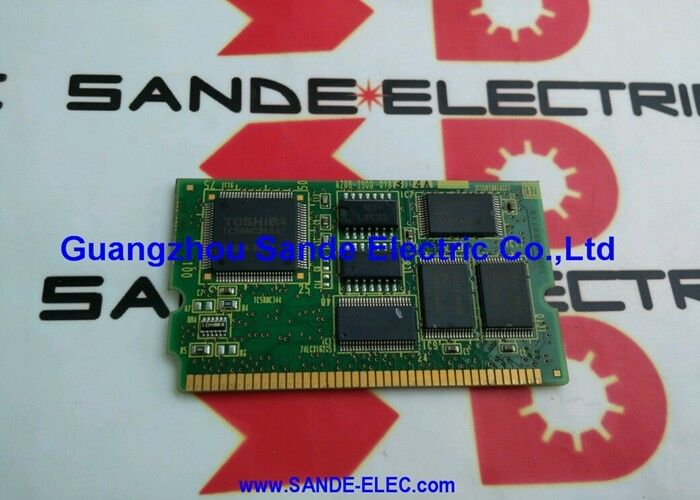

화낙 A20B-3900-0183 | 32MB FROM + 512K SRAM 메모리 모듈 — 시리즈 16i/18i/21i 모델 B CNC

하나의 모듈에 두 개의 메모리 기능

A20B-3900-0183은 두 가지 서로 다른 메모리 유형을 하나의 모듈에 결합한 플러그인 도터 보드로, FANUC i-시리즈 CNC 제어 내에서 다양한 역할을 수행합니다.

32MB FROM(플래시 ROM):CNC 운영 소프트웨어, PMC 래더 프로그램, 부품 프로그램 데이터 및 서보 매개변수 파일을 위한 비휘발성 저장 장치입니다. FROM 콘텐츠는 배터리 전원 없이도 지속됩니다. CNC가 부팅되면 시스템 소프트웨어가 FROM에서 작동 중인 RAM으로 로드됩니다. FROM은 설치된 CNC 모델 및 옵션 구성에 맞는 올바른 소프트웨어 패키지를 사용하여 모듈 교체 후 다시 로드해야 합니다.

512K SRAM(배터리 지원):기계 매개변수, 공구 오프셋 데이터, 작업 좌표 오프셋 및 전원 주기 후에도 유지되어야 하는 기타 실시간 작동 데이터를 보유합니다. SRAM은 콘텐츠를 유지하기 위해 지속적인 백업 배터리 전원이 필요합니다. 백업 배터리는 이 메모리 모듈 자체가 아닌 CNC 메인 보드 또는 인접한 배터리 홀더에 있습니다. 배터리가 방전되면 SRAM 데이터가 손실됩니다. 이 모듈을 제거하거나 교체하기 전에 항상 배터리 상태를 확인하십시오.

주요 사양

모델 B - 모델 A와 동일하지 않음

FANUC 16i/18i/21i 제품군 내에서 모델 A와 모델 B는 서로 다른 메모리 모듈 사양을 사용합니다. 512K SRAM을 갖춘 A20B-3900-0183은 모델 B 변형입니다. 1MB SRAM을 탑재한 A20B-3900-0163은 일반적으로 모델 A 세대와 관련이 있습니다. 설치된 CNC 모델에 대해 잘못된 SRAM 용량 또는 FROM 버전의 모듈을 설치하면 초기화에 실패하거나 호환성 오류가 발생합니다.

주문하기 전에 CNC 시스템 정보 화면에서 설치된 CNC 모델 문자(모델 A 또는 모델 B)를 확인하세요. 모듈은 초기 서비스 중에 현장에서 변경될 수 있으므로 문서만으로는 확인하지 말고 PCB의 라벨을 통해 설치된 모듈의 부품 번호를 확인하십시오.

교체 절차 참고 사항

모듈을 제거해도 FROM 내용은 자동으로 보존되지 않습니다. 소프트웨어 구성이 공장 상태에서 수정된 경우 제거하기 전에 모든 FROM 데이터를 백업하십시오. SRAM 데이터는 교체 중에 백업 배터리가 양호한 상태로 유지되는 한 유지됩니다. 절차에 따라 허용되는 경우 CNC에 전원이 공급되는 동안 모듈을 교체하거나 시작하기 전에 새로운 백업이 있는지 확인하십시오. 교체품을 장착한 후 생산을 실행하기 전에 FROM 소프트웨어를 다시 로드하고 백업에서 SRAM 데이터를 복원하십시오.

FAQ

Q1: 백업 배터리가 A20B-3900-0183 모듈 자체 내부에 있습니까?

아니요. SRAM 백업 배터리는 이 메모리 모듈 내부가 아닌 CNC 메인 보드 또는 메인 보드 근처의 배터리 홀더에 있습니다. 이 모듈을 제거해도 배터리에는 영향이 없습니다. 그러나 교체 전이나 교체 중에 배터리가 고갈되면 SRAM 데이터(파라미터, 오프셋)가 손실됩니다. 메모리 모듈 교체를 시작하기 전에 배터리 상태를 확인하십시오.

Q2: A20B-3900-0183을 교체한 후 어떤 데이터를 다시 로드해야 합니까?

FROM 콘텐츠(CNC 운영 소프트웨어, PMC 래더, 매개변수 파일)를 백업에서 다시 로드해야 합니다. SRAM 데이터(기계 매개변수, 공구 및 작업 오프셋)가 교체 중에 보존되지 않은 경우 백업에서 복원해야 합니다. 메모리 모듈을 교체하기 전에 FROM 및 SRAM 데이터를 모두 포함하는 완전한 머신 백업이 필수적입니다.

Q3: A20B-3900-0183(512K SRAM)이 A20B-3900-0163(1MB SRAM)을 대체할 수 있습니까?

아니요. SRAM 용량이 다르면 매개변수 테이블 크기가 다른 다양한 CNC 모델 세대에 사용됩니다. SRAM이 부족한 모듈을 설치하면 매개변수 저장 오류가 발생합니다. 더 높은 SRAM 모듈을 필요로 하지 않는 시스템에 설치하면 호환성 문제가 발생할 수도 있습니다. 항상 설치된 CNC 모델과 정확한 부품 번호를 일치시키십시오.

Q4: 전원을 켠 후 CNC에 FROM 체크섬 오류가 표시됩니다. 메모리 모듈에 결함이 있습니까?

FROM 체크섬 오류는 가장 일반적으로 쓰기 작업 중 전원 중단이나 플래시 칩 성능 저하로 인해 FROM 콘텐츠가 손상되었음을 나타냅니다. 깨끗한 백업에서 FROM 소프트웨어를 다시 로드해 보십시오. 다시 로드한 후에도 오류가 지속되면 모듈의 플래시 메모리 성능이 저하된 것이므로 모듈을 교체해야 합니다.

Q5: CNC는 시작 시 메모리 알람(SRAM 패리티 오류 또는 이와 유사한)을 표시합니다. 이게 메모리 모듈인가요?

SRAM의 패리티 오류는 백업 배터리가 고갈되었거나(전원이 꺼지는 동안 데이터 손상 발생) SRAM 칩 오류를 나타낼 수 있습니다. 먼저 백업 배터리를 확인하고 교체하십시오. 배터리 교체 및 SRAM 데이터 복원 후 오류가 해결되면 배터리가 원인인 것입니다. 배터리가 정상인지 확인하고 데이터를 다시 로드했는데도 오류가 지속되면 모듈의 SRAM에 오류가 발생한 것이며 모듈을 교체해야 합니다.
