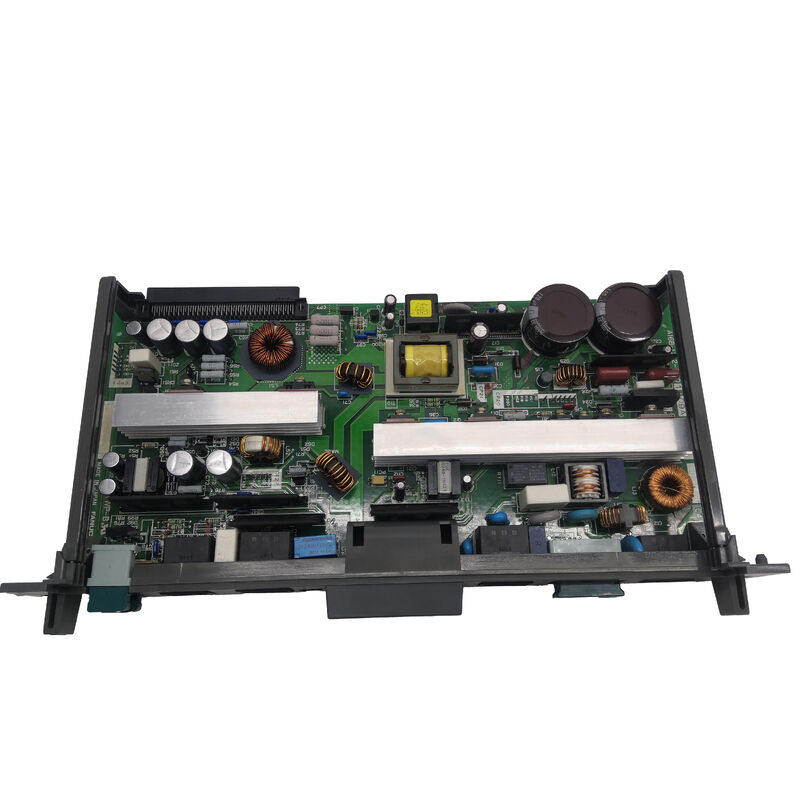

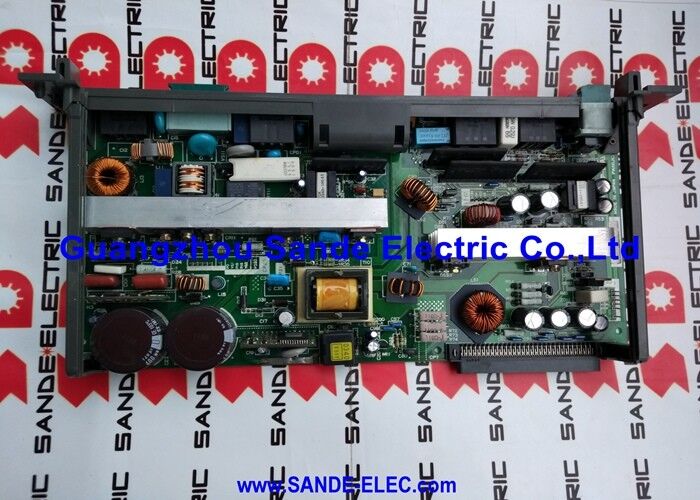

A16B-1212-0901은 FANUC 시리즈 16 및 18 CNC 제어 장치의 2 슬롯 주 래크에 꽂히는 C1 타입 PSU A1입니다.그리고 이러한 컨트롤러 세대를 중심으로 구축 된 EDM그것은 주 CPU 보드와 I/O 보드에 인접한 래크에 위치하고 있으며 그 래크에 있는 모든 보드에 전원을 공급합니다.

이 전원 공급 장치에는 내장된 I/P 단위 (Input Power Relay) 란 CNC 전원 켜기 및 전원 끄기 순서를 관리하는 통합된 입력 전원 릴레이 회로 (Input Power Relay) 가 있습니다.외부 비상 정지 회로와 CNC의 내부 전원-온 논리 사이의 리레 융합이이 장치를 통해 실행.

백업 배터리는 물리적으로 이 PSU 안에 있습니다.이 배터리는 원 CPU 보드 (CNC 매개 변수, 프로그램, 도구 오프셋) 에 있는 SRAM 데이터를 원 CPU 보드 (CNC 매개 변수, 프로그램, 도구 오프셋) 에 저장합니다.이것은 대체에 직접적인 결과를 가져옵니다.: A16B-1212-0901이 약 30분 이상 랙에서 제거되면 배터리가 CPU 보드 SRAM을 공급할 수 없게 되고 저장된 데이터가 손실될 수 있습니다.대체 장치가 설치 될 준비가 될 때까지 원래 단위를 설치하십시오.도착하기 전에 전원 공급 장치가 장기간 꺼진 경우, 기계 시작하기 전에 현재 백업에서 CNC 데이터가 여전히 손상되지 않았는지 확인합니다.

주요 사양

오류 표시 및 피지 위치

전원 공급 장치 앞면에 두 개의 LED가 즉각적인 상태를 제공합니다.

국내총생산 (녹색):AC 입력 전원이 CP1에 존재할 때 켜집니다. 기계 전원이 켜져있는 상태에서 PIL가 꺼지면 F1에서 들어오는 AC 공급 및 피지 (Fuse) 를 확인하십시오. (200V AC 입력 피지: Daito GP75).

빨간 LED:전원 공급 장치가 내부 고장을 감지하면 켜집니다.이 LED는 PIL도 켜져있는 경우 전원 공급 장치가 AC를 수신하지만 내부 고장이 있음을 나타냅니다. PSU는 교체 또는 수리가 필요합니다..

추가 피지들은 9인치 CRT/LCD 출력 (F3) 및 I/O 단위 전원 (F4) 을 보호한다.이 PSU에 사용되는 배터리는 A98L-0031-0012입니다. 단위로 제공되지 않으며 기존 배터리가 고갈되면 별도로 주문해야합니다..

FAQ

Q1: 원본 A16B-1212-0901이 대체기가 도착할 때까지 설치되어 있어야 하는 이유는 무엇입니까?

SRAM 백업 배터리는 물리적으로 이 전원 공급 장치 안에 있습니다. 그것은 연속적으로 배그 플레인 연결을 통해 주 CPU 보드의 SRAM을 공급합니다. PSU를 제거하면 배터리 전원이 SRAM에 끊어집니다.그리고 CNC 매개 변수 및 프로그램 데이터는 30 분 이내에 손실 될 수 있습니다원본이 설치되어 있을 때까지 즉시 교체할 준비가 될 때까지 유지하십시오.

Q2: PIL 녹색 LED는 꺼지고 CNC는 켜지지 않습니다. PSU가 고장 있습니까?

PIL 종료는 PSU 입기에 AC 전원이 없다는 것을 의미합니다. 고장있는 PSU를 가정하기 전에 CP1에서 입력되는 AC 전압을 계측기로 확인하십시오. F1 입력 피지 (Daito GP75) 를 확인하십시오.AC 전압이 존재하고 안전 장치가 손상되지 않았지만 PIL가 꺼져있는 경우, PSU의 입력 회로가 고장 났고 단위는 수리 또는 교체가 필요합니다.

Q3: 어떤 FANUC 제어 장치가 A16B-1212-0901과 호환됩니까?

이 단위는 FANUC 시리즈 16 및 18 1세대 제어기 A 및 B 모델 변종: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-MC 및 18-TC에 적합합니다.일부 R-J 로봇 컨트롤러도 이 전원 공급원을 사용합니다그것은 더 높은 용량 CNC 구성에서 사용되는 더 큰 멀티 슬롯 래크가 아닌 2 슬롯 컴팩트 래크 구성에 적합합니다.

Q4: A16B-1212-0901은 어떤 배터리를 사용하며 얼마나 자주 교체해야 합니까?

배터리 부품 번호는 A98L-0031-0012이며 PSU에 포함되어 있지 않습니다. FANUC는 일반적으로 2~3 년마다 또는 CNC에 배터리 알람이 표시되면 교체하는 것이 좋습니다.가능한 경우 전원을 켜고 있는 CNC로 교체하여 SRAM 데이터 손실을 피합니다..

Q5: A16B-1212-0901을 수리 할 수 있습니까? 아니면 교체해야합니까?
