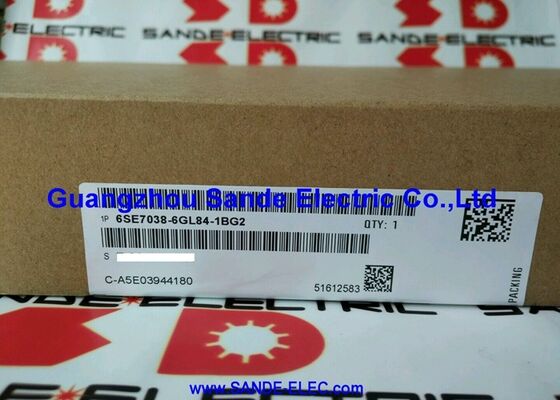

새로운 버전 시멘스 인버터 IVI 보드 6SE7038-6GL84-1BG2 6SE70386GL841BG2 6SE7O38-6GL84-1BG2 6SE7 038-6GL84-1BG2

6SE7038-6GL84-1BG2 | Siemens SIMOVERT Masterdrives IVI 인버터 인터페이스 보드 — 광섬유 / 380–690V 3AC / 0.2 kg

IVI — MASTERDRIVES 아키텍처의 인버터 전압 인터페이스

6SE7038-6GL84-1BG2는 SIMOVERT MASTERDRIVES 내부 아키텍처 내에서 정의된 모듈 유형인 IVI(인버터 전압 인터페이스) 보드입니다. MASTERDRIVES 시스템에서 IVI는 드라이브의 제어 장치와 전력단(인버터/컨버터 하드웨어) 사이에 신호 인터페이스 레이어를 제공합니다.

게이트 명령 배포:IVI는 MASTERDRIVES 제어 장치로부터 PWM 스위칭 명령을 수신하고 이를 적절한 IGBT 또는 사이리스터 게이트 드라이버 보드(IGD 모듈)로 라우팅하여 발사 명령을 전력 반도체에 분배합니다.

전압 피드백 라우팅:IVI는 전력단에서 DC 버스 전압 및 AC 공급 전압 피드백 신호를 수집하여 MASTERDRIVES 조정 펌웨어에서 요구하는 표준화된 신호 형식으로 제어 장치에 제공합니다.

광섬유 절연:6SE7038-6GL84-1BG2는 광섬유 통신 링크를 사용하여 전기 신호가 아닌 광섬유 케이블을 통해 게이트 명령과 피드백 신호를 광 펄스로 전송합니다. 이는 제어 전자 장치와 고전압 전력단 사이에 갈바닉 절연을 제공하고 6SE7038-6GL84 드라이브 클래스의 고전력 IGBT 트랜지스터에서 생성되는 스위칭 잡음에 대한 EMC 내성을 보장합니다.

주요 사양

다중 전압 범위 — 380V~690V

6SE7038-6GL84-1BG2 IVI 보드는 세 가지 전압 등급에 걸쳐 사용이 확인되었습니다.

380~460V AC:표준 유럽 및 북미 산업용 전압 범위 - 대부분의 MASTERDRIVES 설치에 사용됩니다.

500~575V AC:북미 및 일부 산업용 공급 시스템의 고전압, 스칸디나비아(500V) 및 일부 국제 공급 표준을 포괄하는 중간 전압 범위입니다.

660~690V AC:고전압 산업용 제품군 - 660V 또는 690V AC 공급이 대규모 산업 플랜트 및 해양/해양 응용 분야에서 흔히 발생하는 고전력 드라이브의 배전 손실을 줄이는 유럽 설비에 서비스를 제공합니다.

세 가지 전압 등급을 모두 포괄하는 단일 IVI 보드 유형은 다중 전압 설치를 위한 예비 부품 재고를 단순화합니다.

응용 시나리오

대형 MASTERDRIVES 섀시의 IVI 보드 오류:6SE7038-6GL84 MASTERDRIVES 설치로 인해 게이트 드라이브 통신 오류가 발생합니다. IVI 광섬유 링크에 오류가 표시됩니다. 파이버 케이블을 확인한 후 6SE7038-6GL84-1BG2가 보드 오류로 식별됩니다. 교체는 올바른 게이트 명령 라우팅 및 피드백을 복원합니다.

계획된 MASTERDRIVES 유지 관리:6SE7038-6GL84 섀시 드라이브를 운영하는 시설에는 신속한 오류 복구를 위해 예비 6SE7038-6GL84-1BG2가 있어 대규모 생산 드라이브의 가동 중지 시간이 길어지는 것을 방지합니다.

FAQ

Q1: 6SE7038-6GL84-1BG2에서 광섬유 통신의 역할은 무엇입니까?

광섬유 링크는 제어 전자장치와 전력단 사이에서 게이트 명령과 피드백을 전달하는 구리 신호 경로를 대체합니다. 6SE7038급 드라이브에서 고전력 IGBT 스위칭은 구리 신호선에 심각한 간섭을 결합하는 과도 전압(dV/dt)을 생성하여 잠재적으로 게이트 명령이나 피드백 신호를 손상시킬 수 있습니다. 광섬유 케이블은 전기 신호가 아닌 광 펄스를 전달하므로 이러한 전자기 간섭에 영향을 받지 않습니다. 또한 광섬유 링크는 저전압 제어 전자 장치와 고전압 DC 버스 사이에 완전한 갈바닉 절연을 제공합니다.

Q2: 6SE7038-6GL84-1BG2는 IVI BG0 변형(6SE7038-6GL84-1BG0)을 대체합니까?

BG0과 BG2는 동일한 6SE7038-6GL84 드라이브 시리즈에 대한 IVI의 다른 변형입니다. BG2가 BG0을 대체할 수 있는지 여부는 호환성에 영향을 미치는 변형 간의 하드웨어 또는 펌웨어 차이가 있는지 여부에 따라 달라집니다. 교체하기 전에 해당 SIMOVERT MASTERDRIVES 예비 부품 문서를 확인하십시오. 직접 교체품을 주문할 때는 항상 설치된 변형의 부품 번호와 일치하십시오.

Q3: 6SE7038-6GL84-1BG2 IVI 결함을 나타내는 MASTERDRIVES 경보는 무엇입니까?

IVI 보드 결함은 제어 장치와 전력단 사이의 광섬유 통신 오류와 관련된 알람 코드를 생성합니다. 일반적으로 드라이브에 나타나는 하드웨어 알람은 하나 이상의 파이버 채널에서 게이트 명령 또는 피드백 신호의 손실을 나타낼 수 있습니다. 이는 전력단 오류(과전류 또는 버스 전압 경보 생성) 및 제어 장치 오류(소프트웨어 또는 매개변수 경보 생성)와 다릅니다. IVI 보드를 폐기하기 전에 광섬유 케이블과 커넥터가 손상되지 않았는지 확인하십시오.

Q4: 6SE7038-6GL84-1BG2를 교체할 때 어떤 주의 사항이 적용됩니까?

MASTERDRIVES 섀시에 대한 주 전원 공급 장치를 분리하고 잠급니다. 6SE7038급 드라이브에는 주전원 분리 후 위험한 전압을 유지하는 대형 DC 버스 커패시터가 있습니다. MASTERDRIVES 유지 관리 설명서의 완전 방전 절차를 따르고 액세스하기 전에 DC 버스 전압이 50V 미만인지 확인하십시오. IVI 보드는 무게가 0.2kg이고 작동 중에 신호 레벨 전압만 처리하지만 물리적으로 드라이브 인클로저 내부의 고전압 구성요소에 근접한 위치에 있습니다. 정전기 방지 조치를 취하여 취급하십시오.

Q5: 6SE7038-6GL84-1BG2 교체가 MASTERDRIVES 드라이브 매개변수에 영향을 줍니까?

드라이브 매개변수는 IVI 보드가 아닌 MASTERDRIVES 제어 장치에 저장됩니다. IVI 보드를 교체해도 저장된 모터 데이터, 속도 설정점 또는 제어 루프 매개변수에는 영향을 미치지 않습니다. 교체 보드를 장착하고 올바른 광섬유 연결을 확인한 후, 감소된 부하에서 드라이브를 다시 활성화하기 전에 드라이브가 자체 테스트를 완료하고 전력단 통신이 복원되었는지 확인하십시오.
