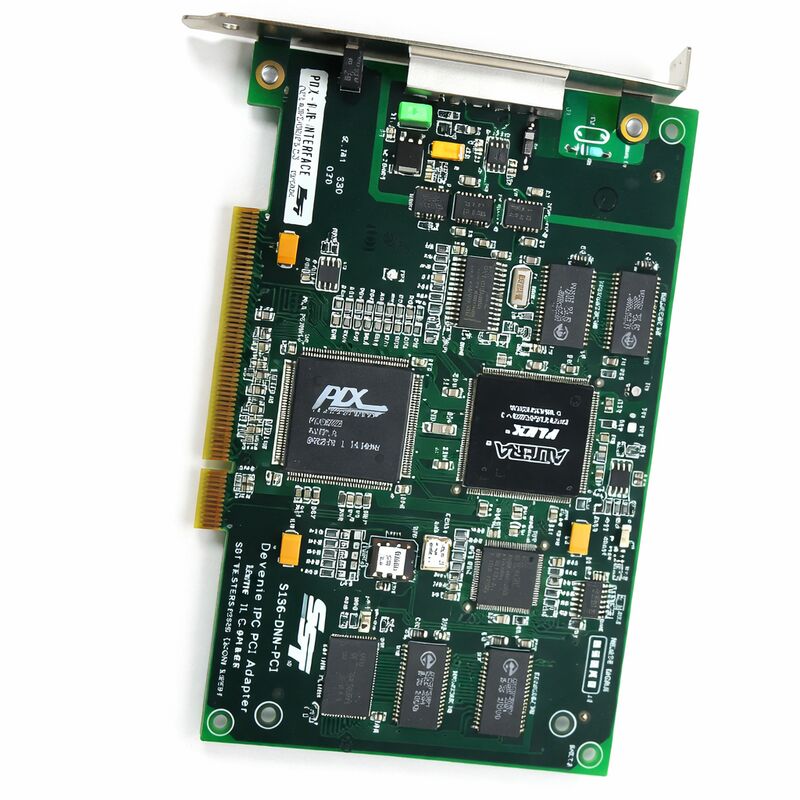

5136-D N P SST 5136-D N P 회로 기판

5136-DNP 디바이스넷 인터페이스 카드

세 번째 모델은 세 가지 중 가장 모호한 것입니다. 왜냐하면 당신이 보낸 번호에 접두어가 없기 때문입니다.5136-DNPas aDeviceNet 인터페이스 카드 가족, 같은 버전과5136-DNP-PCI,5136-DNP-CPCI,5136-DNP-104,5136-DNP-ISA, 그리고5136-DNP-VME-4.

이 변종에 걸쳐, 공유 기능은 동일합니다: 호스트 컴퓨터 또는 버스 플랫폼을디바이스넷네트워크.

이것은 5136-DNP 가족을 표준 제어 PCB와 다른 것으로 만듭니다. 통신 인터페이스 제품이며 주요 선택 포인트는 기본 가족 이름뿐만 아니라버스 형식 후승자.

PCI 버전의 공공 문서는PCI 버스 컴퓨터에서 DeviceNet, 지원125, 250, 500 Kbaud, 그리고 실행하드웨어에서 DeviceNet 프로토콜.

다른 공개 목록에는 같은 가족이 CompactPCI, ISA, PC/104 및 VME 양식으로 표시됩니다.

확인된 제품 데이터

응용 분야

의5136-DNP호스트 플랫폼이디바이스넷 네트워크PCI 및 CompactPCI 버전의 공개 목록은 다음과 같은 응용 프로그램을 설명합니다.운영자 인터페이스 및 HMI,PC 기반 제어, 그리고I/O 에뮬레이션, 이 카드 가구가 컴퓨터에서 디바이스넷 통신 계층이 필요한 산업 시스템에 실용적으로 적합합니다.

실제 설치 시나리오에서,이 가족은 일반적으로산업용 PC 통신 프로젝트,디바이스넷 기반 기계 모니터링,HMI 통합, 그리고디바이스넷을 통해 현장 장치와 데이터를 교환하는 제어 시스템정확한 적용은 후자에 따라 달라집니다.PCI,컴팩트PCI,ISA, 또는PC/104이미 사용중인 호스트 플랫폼과 일치해야 합니다.

FAQ

Q1. 5136-DNP는 어떤 종류의 보드입니까?
5136-DNP는DeviceNet 인터페이스 카드 가족공공 목록은 여러 가지 버전을 식별합니다PCI,컴팩트PCI,PC/104,ISA, 그리고VME모두 디바이스넷 통신을 중심으로 합니다.

Q2. 이 카드가 시스템에 어떤 역할을 합니까?
그 역할은 호스트 플랫폼을디바이스넷 네트워크PCI와 CompactPCI 버전의 공개 제품 페이지에서는 버스 컴퓨터를 DeviceNet과 연결하는 카드로 설명합니다.운영자 인터페이스 및 HMI, PC 제어 및 I/O 에뮬레이션.

Q3. 5136-DNP 카드 를 선택 할 때 무엇 을 확인 해야 합니까?
확인해야 할 첫 번째 것은후속자왜냐하면5136-DNP버스 형식을 식별하는 데는 그 자체로 충분하지 않습니다. PCI 버전은 가족 이름이 비슷하더라도 CompactPCI, ISA, PC/104, 또는 VME 버전과 교환 할 수 없습니다. 그 후,확인대상 DeviceNet 네트워크 요구 사항그리고호스트 플랫폼카드가 설치된 곳.

Q4. 주요 사양은 어떻게 해석되어야 합니까?
의 경우PCI버전, 공개 목록 표시33MHz,32비트 PCI, a40MHz AM186EM 마이크로프로세서,256K RAM,256K 공유 RAM, 그리고 지원125, 250, 500 Kbaud디바이스넷 요금. 이 수치는 설치된 카드가5136-DNP-PCI다른 후속 변종으로 자동으로 옮기지 않아야 합니다.

Q5. 대체 전에 확인해야 할 가장 중요한 것은 무엇입니까?
교체하기 전에보드 라벨에 있는 완전한 후자,호스트 버스 타입, 그리고필요한 DeviceNet 역할이 가족 내에서 가장 일반적인 선택 오류는 물리적 버스 형식을 놓치고 DeviceNet 함수와 일치하는 것입니다.
