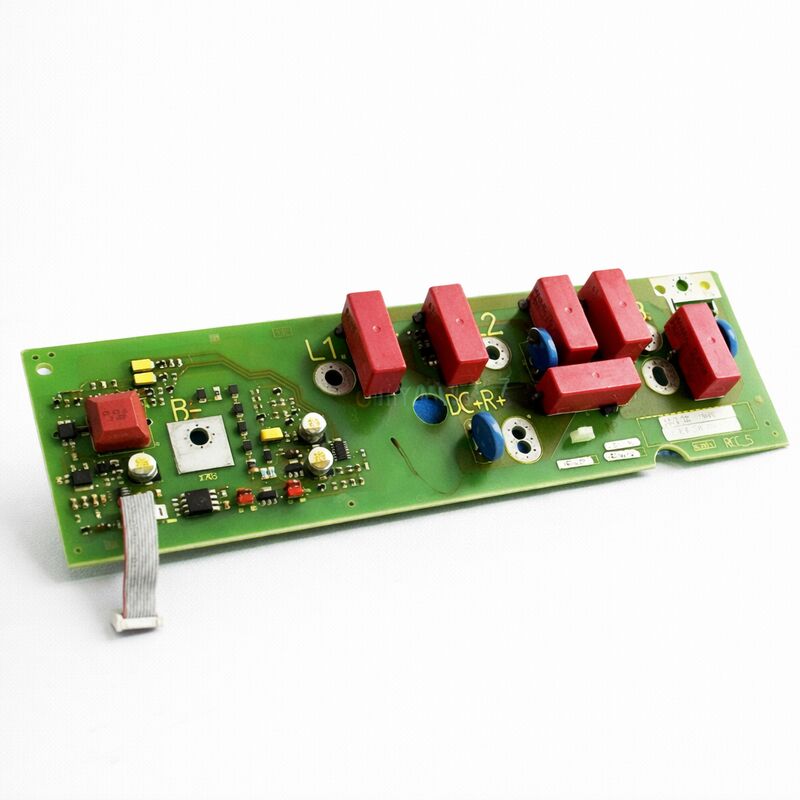

원본 SIEMENS 브레이킹 보드 / 흡수 보드 / 급류 보호 보드 A5E002268102 A5EOO22681O2

시멘스 A5E002268102

부문 번호:A5E002268102

제조사:시멘스 AG (독일)

제품 종류:예비 부품 PCB A5E 시리즈

부분 시리즈:A5E (시멘스 내부 예비 부품 부품 번호)

적용:시멘스 산업용 드라이브, CNC 및 자동화 시스템

원산지:독일

전반적인 설명

A5E002268102는 Siemens의 A5E 내부 부품 번호 시스템으로 식별 된 Siemens 예비 부품 인쇄 회로 보드입니다.

A5E 지명은 시멘스의 산업용 드라이브, CNC, 자동화,및 전력 전자 제품 라인, SIMOVERT MASTERDRIVES, SIMODRIVE, MICROMASTER, SIMOREG 및 관련 자동화 플랫폼

시멘스 드라이브 또는 자동화 제품 내의 각 보드 또는 전자 하위 조립체는 장비의 예비 부품 목록에 문서화 된 고유 A5E 참조 번호를 가지고 있습니다.A5E002268102는 호스트 시멘스 시스템 내의 특정 교체 가능한 보드 집합의 식별자입니다..

그것은 정의 된 기능을 수행합니다. 제어판, 게이트 드라이버 집합, 전원 공급 장치, 인터페이스 보드,또는 기능적 하위 단위 (functional sub-assembly) 는 해당 장치 또는 자동화 제품 내의.

시멘스는 A5E 예비 부품을 제조 장비에 탑재된 원본 보드와 동일한 부품 표준과 생산 프로세스에 따라 제조합니다.

올바른 A5E 부품 번호로 교체하면 원본과 동일한 품질 요구 사항에 따라 만들어진 보드를 사용하여 시스템을 새 것과 같은 사양으로 복원합니다.

주요 사양

A5E 시리즈 ∙ 시멘스의 구조 부품 시스템

시멘스의 A5E 번호 시스템은 산업 제품 포트폴리오의 모든 교체 가능한 전자 부품에 대한 단일, 명확한 식별자를 제공합니다.드라이브 또는 자동화 시스템이 보드를 교체해야 할 경우, 해당 A5E 번호는 제품의 서비스 설명서 또는 설치된 보드의 라벨에 있는 예비 부품 목록에서 발견되는 A5E 번호는 최종 주문 참조입니다.

이 시스템은 모호함을 제거합니다. 하나의 번호, 하나의 보드, 어떤 시멘스 제품을 지원하든 상관없이.

A5E002268102는 이 규정을 따르고 있습니다.

보드의 표지판에 있는 숫자는 그 보드를 독특하게 식별합니다. 그것은 시멘스의 제조 시스템에서 특정 보드 조립에 해당합니다.

이 보드가 설치된 장비의 서비스 문서에는 이 번호가 예비 부품 표에 표시됩니다.해당 장비 내의 보드의 물리적 위치와 기능에 대한 횡단 참조.

시멘스 드라이브 또는 자동화 설비를 관리하는 유지보수 팀의 경우설치된 각 단위의 중요한 교체 가능한 보드의 A5E 번호를 기록하는 것.

결함이 발생하면, 활발한 고장 사건 중 먼저 판 유형을 식별 할 필요 없이, 판의 A5E 번호는 즉시 주문 할 수 있습니다.

품질 및 진품 A5E 부문 번호가 중요한 이유

A5E 시스템은 또한 인증 메커니즘으로 기능합니다. 본래의 Siemens A5E 예비 부품은 Siemens의 검증 된 생산 라인에서 자격을 갖춘 부품으로 생산됩니다.원시장치판과 동일한 출력 품질 기준에 따라 테스트.

보드 라벨에 표시된 A5E 번호는 시멘스 및 허가된 서비스 제공자가 보드가 본래의 시멘스 예비 보드이며 위조 또는 일반 대체품이 아니라는 것을 확인할 수 있습니다.

일반 대체품은 표면적으로 원본과 비슷할 수 있습니다. 비슷한 물리적 크기, 비슷한 커넥터 레이아웃, 그러나 원본의 열, 전기,또는 신뢰성 사양.

고전력 드라이브의 환경에서 온도가 순환하는 경우, 스위치 노이즈는 매우 중요하고 신뢰성은 매우 중요합니다.정품 A5E 예비 부품과 대체 부품의 차이는 수년간의 사용 기간으로 측정될 수 있습니다..

계획되지 않은 정지 시간이 비용이 많이 드는 생산 중요 애플리케이션에서는 독창적인 시멘스 A5E 예비 부품을 사용하는 것이 가장 안전한 방법입니다.

시멘스 공급망이나 자격을 갖춘 시멘스 유통업체에서 주문한 A5E002268102는 A5E 번호가 의미하는 추적성과 품질 보장을 가지고 있습니다.

실용적인 지침 A5E 보드를 식별하고 주문

A5E002268102가 특정 장비의 적절한 예비 부품인지 확인하려면드라이브 또는 자동화 캐비닛 내에서 문제의 보드를 찾아 보드의 라벨에서 부품 번호를 읽으십시오.

표지판에 A5E002268102이 표시되는 경우, 이것은 올바른 주문 참조입니다. 장비의 서비스 설명서 또는 유지 보수 지침의 예비 부품 섹션에 대한 교차 참조를 확인합니다.

판 표지판이 읽히지 않거나 판이 물리적으로 접근할 수 없는 경우서비스 매뉴얼의 예비 부품 목록 ∙ 일반적으로 장비 내의 보드 위치에 따라 정리된 ∙ 교체 가능한 각 하위 집합에 대한 A5E 번호를 식별합니다..

시멘스의 온라인 예비 부품 포털은 또한 장비 유형에 따라 A5E 번호 검증을 허용합니다.

에스디 처리 민감 PCB 보호

A5E002268102 판은 전자기 충전에 민감한 구성 요소를 포함합니다. A single ESD event during board handling may not cause an immediate failure but can create a latent defect — a weak gate oxide or a reversed-biased junction that operates initially but fails prematurely in service.

이러한 현상을 방지하기 위해, 항상 적절한 지상점에 연결된 승인된 ESD 손목띠로 보드를 다루어야 합니다.

전도성 또는 방출성 작업 표면에서 작업합니다. 설치 될 때까지 원본 전도성 반 정적 포장에 판을 보관하십시오.

고장난 보드를 제거하고 교체 보드를 설치하는 동안 보드의 구성 요소 측면이나 노출 된 연결 핀을 직접 만지지 마십시오. PCB의 가장자리를 잡으십시오.

ESD에 대한 인식이 확립된 환경에서도, 이 관행을 강화하는 것이 가치가 있습니다. 이사회 수준의 ESD 피해는 일반적이며 다른 원인에 잘못 연관되어 있습니다.

FAQ

Q1: A5E002268102가 제 특정 시멘스 드라이브에 맞는 올바른 보드인지 어떻게 확인하면 잘못된 주문을 위험에 빠뜨릴 수 있습니까?

특정 드라이브 모델 및 일련 번호에 대한 서비스 설명서 또는 예비 부품 문서를 찾아보십시오.예비 부품 목록은 교체 가능한 각 보드를 A5E 번호와 드라이브 내 위치로 식별합니다..

설치된 보드의 라벨과 예비 부품 목록 항목을 교차 참조하십시오. 둘 다 동일한 보드 위치에 대한 A5E002268102를 표시하면 부품이 올바르게 확인됩니다.

드라이브의 문서가 제공되지 않으면, 시멘스의 기술 지원은 드라이브의 유형 지정 및 일련 번호를 사용하여 올바른 A5E 번호를 확인 할 수 있습니다.

Q2: 보드는 고장 발생 ∼ 공급 급증 도중 손상되었습니다. A5E002268102는 교체 될 것입니다. 드라이브를 다시 사용 하기 전에 다른 보드를 검사 해야 합니까?

한 보드를 손상시킬 정도로 심각한 공급 급증은 인접한 보드와 구성 요소에도 스트레스를 줄 수 있습니다. A5E002268102를 교체한 후파동 손상의 징후를 위해 드라이브의 다른 보드를 검사, 부품에 화상 흔적, 또는 부풀어 콘덴서.

급류가 중요하다면 DC 버스 콘덴시터 (계량 용량 및 ESR) 를 검사하고 공급 레일에 직접 연결된 다른 보드를 검사하십시오.

또한 조력 캐비닛의 공급 입력에서 초상압 보호를 조사하고 필요한 경우 개선합니다.

Q3: A5E002268102는 새 부품으로 제공되나요? 아니면 리뉴얼된 예비 부품으로만 제공되나요?

사용 가능성은 이 보드를 사용하는 시멘스 제품 플랫폼의 라이프 사이클 상태에 달려 있습니다.A5E002268102는 시멘스 또는 허가된 유통업체에서 새로 구입할 수 있습니다..

폐지된 플랫폼의 경우, 새로운 오래된 스톡과 테스트 된 리뉴얼 된 보드가 산업용 전자 후품 시장에서 제공됩니다.

명실상부한 전문 공급업체에서 재구성된 보드는 기능적으로 새 보드와 동등하며 새로운 보드가 없을 때 비용 효율적인 옵션을 나타냅니다.

Q4: A5E 시리즈 보드가 일반적인 산업 서비스에서 파기되는 원인은 무엇입니까?

드라이브 제어 보드에서 가장 일반적인 자연 장애 모드는: 전해질 콘덴서 붕괴 (콘덴서는 수 년 동안 열 순환으로 건조되어 용량 손실과 ESR 증가);용접 관절 피로 (열자전거로 인해 뚫린 구멍 및 SMD 용접 관절에 미세 균열이 발생합니다., 궁극적으로 간헐적 또는 영구적인 개방 회로를 생성합니다.) 및 CMOS 구성 요소 잠금 또는 산화질소 붕괴는 수 년 동안 유지 보수 중에 축적 된 ESD 노출로 인해 발생합니다.

"나빠진 죽음"으로 인한 보드 장애는 종종 느린 퇴화 과정의 결과입니다.

Q5: A5E002268102는 단 하나의 부품만 눈에 띄게 손상되면 부품 수준에서 수리 할 수 있습니까?

일부 A5E 보드에 대한 보드 수준의 수리가 기술적으로 가능합니다또는 고장난 바리스토르는 적당한 장비를 갖춘 숙련된 전자 기술자에 의해 교체 될 수 있습니다..

그러나 부품 수준의 수리에는 스케마적 접근 (일반적으로 제한된) 과 특정 부품 공급 및 인접 장치에 손상을 입지 않고 미세한 SMD 구성 요소를 재작업 할 수있는 능력이 필요합니다.

대부분의 유지보수 팀에서 A5E002268102로 전체 패션을 교체하는 것이 더 실용적이며 잘 알려진 결과를 제공합니다.

부품 수리 작업은 보드가 오랜 lead time에 있는 경우, 고장 모드가 명확하게 확인된 경우, 또는 전문 드라이브 수리 서비스가 제공되는 경우 진행할 가치가 있을 수 있습니다.
