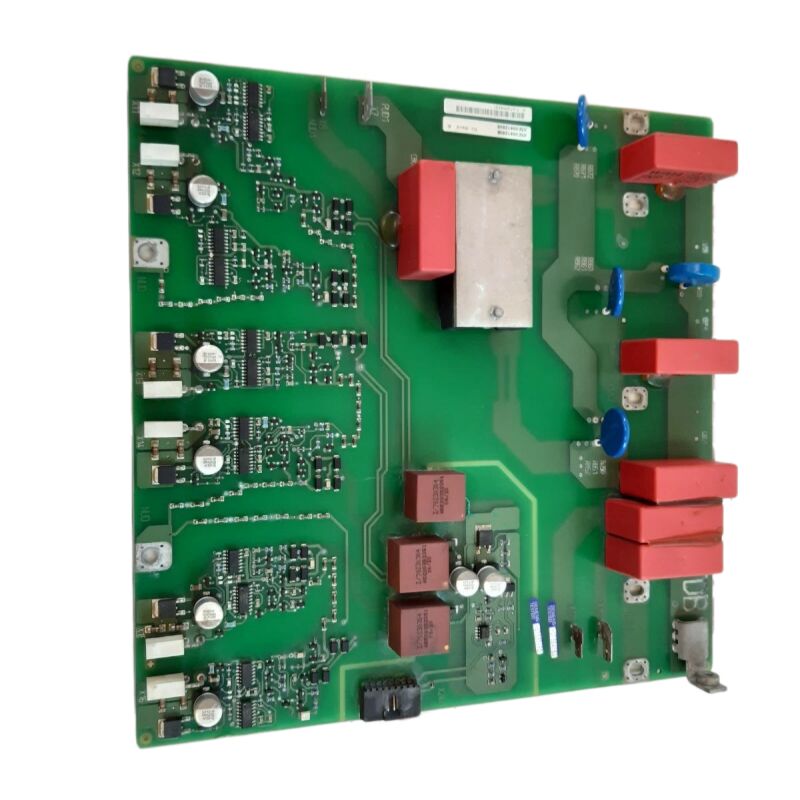

원본 시멘스 SCR 트리거 보드 TDB 보드 A5E00412608 A5EOO4126O8

시멘스 A5E00412608 MICROMASTER 440 인버터/컨버터 트리거 보드

부문 번호:A5E00412608

대체 참조:A5E00412705

제조사:시멘스 AG (독일)

제품 종류:AC 인버터/컨버터 전력 섹션용 IGBT 발사 PCB

제품군:MICROMASTER 440 (MM440)

무게:~490g

화염 등급:UL 94V-0

생산 상태:제조업체에 의해 중단

원산지:독일

전반적인 설명

A5E00412608는 시멘스 MICROMASTER 440 AC 변주 주파수 드라이브의 트리거 보드 ∙ IGBT 발사 인쇄 회로 집합체 ∙그것은 MM440의 디지털 제어 전자 장치와 드라이브의 인버터 전력 섹션의 물리적 스위치 트랜지스터 사이의 인터페이스에 위치합니다.

그 주된 임무는 간단하지만 매우 중요합니다.제어판에서 펄스 너비 변조 명령을 수신하고 실제로 IGBT 트랜지스터를 켜고 끄는 정확하게 타이밍 된 게이트 펄스로 변환합니다..

이 보드가 고장 났을 때, 드라이브의 출력 단계는 침묵합니다. 스위치, 모터 전압, 움직임이 없습니다.

MICROMASTER 440는 시멘스의 다목적 AC 드라이브 플랫폼으로 0.12 kW에서 250 kW까지,그리고 그 긴 생산 기간 동안 그것은 세계에서 산업 자동화에서 가장 널리 배포 된 드라이브 중 하나가되었습니다..

컨베이어, 원심분리기, 압축기, 진압선, 호스팅 기구, 포장 기계 ∙ 응용 목록은 MM440 드라이브에 의존 한 산업 목록만큼 길습니다.

이 장치들 중 많은 것은 오늘날에도 생산성을 유지하고 있습니다.이 때문에 건강한 후품 시장은 시멘스가 부품 생산을 중단 한 후에도 오랫동안 서비스를 계속합니다..

대체 참조 A5E00412705는 동일한 기능 세대의 보드에 표시되며 대체 부품 데이터베이스에서 A5E00412608과 함께 일반적으로 나열됩니다.

두 참조는 MM440의 전력 섹션에서 동일한 위치를 다루고 있지만 설치된 보드의 라벨에 대한 특정 번호를 확인하는 것이 주문하기 전에 가장 안전한 단계입니다.

주요 사양

트리거 보드 의 역할 · 그리고 그 중요성

MM440의 인버터 섹션은 3단계 IGBT 브릿지를 사용하여 드라이브의 DC 링크 전압을 모터가 보는 제어형 AC 전압으로 변환합니다. 6개의 IGBT가 이 브릿지를 형성합니다.상단 및 하단 스위치 위치에 배치.

트리거 보드는 이 6개의 장치들 각각에 대한 게이트 펄스를 생성합니다.

이 게이트 펄스는 정확하게 타이밍되어야 합니다. 심지어 타이밍에 작은 오류 - 게이트 펄스가 약간 일찍 또는 늦게 도착하거나 전혀 도착하지 않으면 - 즉각적인 문제를 야기합니다.잘못된 장치의 조기 발사는 총을 쏘는 조건을 만듭니다.: 상부와 하부 스위치 모두 한 단계로 동시에 진행되어 DC 연결을 단축하고 파괴적인 과류를 발생시킵니다.

빠진 펄스는 모터 단계를 움직이지 않고, 비대칭 전류 파형, 토크 펄서, 모터 가열을 만듭니다.

A5E00412608은 이러한 결과를 방지합니다. 보드는 작동 상태 중 각 IGBT를 모니터링하는 불포화 감지 회로를 포함합니다.

IGBT가 정상적으로 포화되지 않으면 장치가 지원할 수 없는 전류 흐름을 나타냅니다. 제어 소프트웨어가 응답하기 전에 보드가 동작합니다.전력 섹션을 보호하기 위해 모든 게이트 펄스를 억제이 하드웨어 반응은 마이크로초 안에 작동합니다.

UL 94V-0 불등급

보드의 기판 재료의 UL 94V-0 등급은 UL의 수직 불꽃 테스트 시리즈에서 가장 높은 등급입니다. 테스트 조건에서,UL 94V-0 기판은 5개의 화염 적용을 각각 10초 이내에 자동 소화되어야 합니다., 그리고 타는 입자를 방출해서는 안 됩니다.

이 분류는 A5E00412608 PCB 물질이 내부 고장이나 인접한 열원일 경우 연소를 유지하거나 증식시키지 않는다는 것을 확인합니다.

산업용 드라이브 캐비닛에서 여러 보드, 콘덴서, 그리고 고전도들이 공동의 폐쇄된 공간을 차지합니다.이 등급은 체크 박스가 아닙니다. 그것은 현장 오류가 어떻게 커질 수 있는지 제한하는 실용적인 화재 안전 속성입니다..

ESD 처리 요구 사항

A5E00412608의 게이트 드라이버 IC와 광 결합기는 ESD에 민감합니다.플라스틱 표면이나 합성 의류에 접촉하면 즉시 눈에 띄지 않을 수 있지만 보드의 사용 수명을 단축하거나 사용 중 간헐적인 고장 행동을 유발할 위험이 있습니다..

설치 또는 제거 도중, 땅에 고정 된 손목띠를 사용 하 고, 전도성 표면에 작업 하 고, 반 정적 금속 포장재에 판을 운송 합니다.

같은 예방 조치는 고장난 보드의 제거에 적용됩니다. 부품 수준 평가가 계획되면 수리 회사에 반환하기 위해 올바르게 포장되어야합니다.

FAQ

Q1: MM440은 실행 명령에서 오류 F022 (지질 오류) 를 유발하지만 모터와 출력 케이블은 단열 저항 테스트를 통해 지질 오류가 없는 것으로 확인되었습니다.A5E00412608이 가짜 고장 신호를 생성할 수 있을까요??

F022는 판의 전류 측정 회로에서 잘못된 미분 전류 판독을 생성하는 경우 트리거 보드에서 발생할 수 있습니다.

보드의 현재 센서는 드라이브의 지상 결함 탐지 알고리즘을 공급하고, 유동 또는 고장난 센서는 건강한 설비에서도 명백한 지상 결함 서명을 생성합니다.

보드를 교체하기 전에 보드의 현재 센서 연결을 확인합니다. 트리거 보드와 컨트롤 보드 사이의 느슨한 광섬유 케이블은 가짜 F022 트리프의 흔한 원인입니다.

Q2: 대체 부품 A5E00412705는 사용할 수 있지만 A5E00412608는 재구성 없이 교환 가능합니까?

A5E00412705 및 A5E00412608는 같은 MM440 응용 프로그램에 대한 밀접한 관련 보드입니다. 여러 후품 공급 업체는 교환 가능한 대체로 나열합니다. 그러나,시멘스의 내부 생산 역사에는 때때로 밀접한 번호를 가진 부품 사이의 소규모 하드웨어 개정이 포함됩니다..

가장 안전한 단계는 상호 교환성을 확인하기 전에 설치된 보드의 라벨과 드라이브의 일련 번호와 생산 날짜를 교차 확인하는 것입니다.

트리거 보드를 교체 할 때 드라이브 매개 변수 변경이 필요하지 않습니다

Q3: 교체 A5E00412608을 설치 한 후 MM440는 실행되지만 모터 전류 파형은 한 단계에 약간의 비대칭을 보여줍니다. 이것은 결함이있는 교체 보드의 징후입니까?

보드 설치 직후 약간의 비대칭은 때로는 새로운 보드의 센서 회로에서 잔류 전류 측정 오프셋을 반영합니다.드라이브가 첫 번째 풀 로드 사이클을 마친 후 자동 수정.

만약 비대칭이 충전된 첫 몇 분 이상 지속된다면, check the optical fibre connections between the trigger board and the control board — a partially seated fibre can introduce a phase delay on one gate drive channel that appears as current asymmetry in the motor output.

Q4: A5E00412608 보드는 한 IGBT 위치에 대한 게이트 드라이브 영역에 가시적인 화상 흔적을 가지고 있습니다. 근본 원인은 보드 또는 IGBT입니까?

특정 게이트 드라이브 위치에 있는 화상 흔적은 거의 항상 해당 IGBT가 게이트 회로를 통해 비정상적인 전류를 다시 강요하는 결함이 있음을 나타냅니다.이것은 거의 항상 IGBT가 먼저 고장 났다는 신호입니다 (단회 또는 게이트 산화물 고장) 그리고 결과적으로 트리거 보드를 손상 시켰습니다..

대체 트리거 보드를 설치하기 전에 IGBT 전원 모듈을 테스트합니다. 모든 6개의 IGBT 위치가 정상 게이트 캐서드 저항을 나타내며 콜렉터-에미터 쇼트가 없는지 확인합니다.

고장난 IGBT가 있는 드라이브에 새로운 A5E00412608을 설치하면 고장이 반복됩니다.

Q5: A5E00412608과 함께 MM440는 퇴역 중입니다. 트리거 보드는 완벽한 작동 상태입니다. 같은 프레임 크기의 다른 MM440에 대한 예비으로 저장 할 수 있습니까?

네, 폐업된 드라이브에서 확인 된 작동 트리거 보드는 같은 전력 범위의 다른 MM440 단위에 귀중한 예비 장치입니다.

전도성 (반 정적 금속화) 포장재에 보관하고 A5E 부품 번호, 드라이브 모델 및 프레임 크기와 제거 날짜를 표시하는 라벨을 보관하십시오.

건조한 곳에 보관하고 열의 원천으로부터 멀리하십시오.

대체 설비에서 사용하기 전에, 연결 부위의 기계적 손상이나 부식 여부를 확인하기 위해 좋은 조명 아래에서 벤치 검사를 수행하십시오.

몇 년 동안 올바르게 보관 된 보드는 일반적으로 정상적으로 작동합니다.
