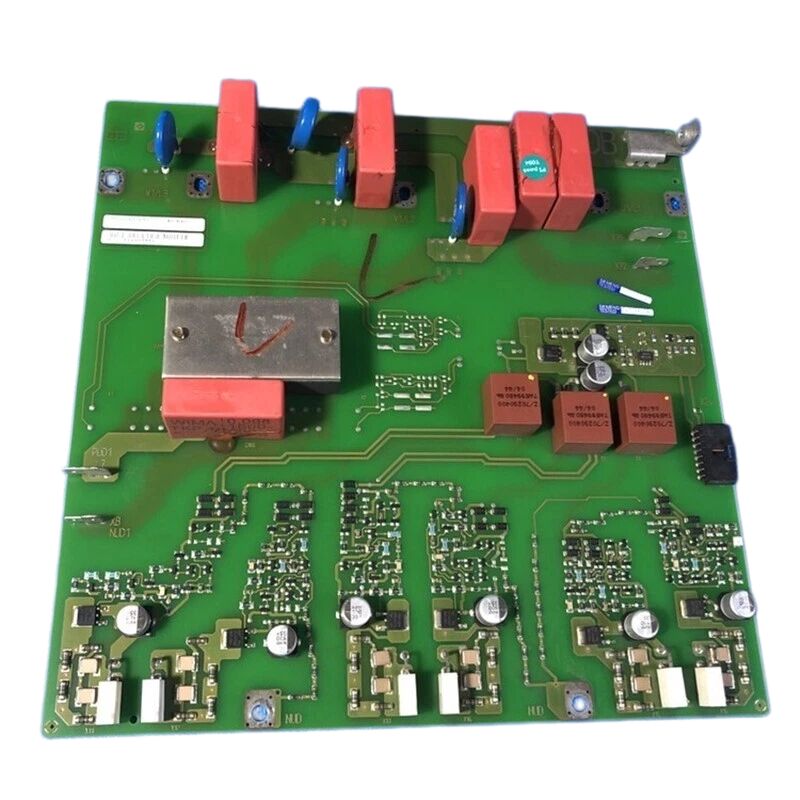

시멘스 430/440 인버터/컨버터 SCR 트리거 보드 TDB 보드 A5E00173192 A5EOO173192

시멘스 A5E00173192

부문 번호:A5E00173192

제조사:시멘스 AG (독일)

제품 종류:내부 드라이브 회로 보드 PCB 조립

제품군:시멘스 A5E 시리즈 내부 드라이브 부품

적용:시멘스 산업용 드라이브 및 인버터 시스템용 내부 전자판

생산 상태:제조업체에 의해 중단

원산지:독일

전반적인 설명

A5E00173192는 시멘스 A5E 시리즈의 내부 드라이브 회로 보드입니다. 시멘스의 산업용 드라이브 및 인버터 플랫폼에서 사용되는 많은 인쇄 회로 조립 장치 중 하나입니다.A5E 앞자리는 시멘스의 내부 부품 번호 시스템이며, 모든 드라이브 가족에 적용됩니다., MICROMASTER 시리즈부터 SIMOVERT MASTERDRIVES 및 SINAMICS까지.

각 A5E 번호의 단체는 전원 공급 장치, 제어 신호, 측정 또는 인터페이스 기능을 제공하든 상관없이 드라이브 유닛의 전자 구조 내의 특정 기능 하위판입니다.

시멘스 드라이브 유닛은 전자 구조에서 모듈형입니다. 단일 단일 보드보다는 드라이브의 내부 전자 장치는 여러 PCB 조립체로 나뉘어 있습니다.각각은 정의된 기능들을 처리합니다.일부 보드는 드라이브의 제어 전자 장치에 대한 스위치 전원 공급을 관리합니다.

다른 것들은 아날로그 입력 및 출력 신호 조건화, 디지털 I/O 인터페이스, 또는 팬 및 열 관리 회로를 처리합니다.

또 다른 것들은 드라이브의 주요 제어판과 전력 부문 사이의 인터페이스 보드 역할을 합니다.

A5E00173192는 이러한 내부 기능적 집합체 중 하나입니다.

유지보수 기록에서 보드의 존재는 일반적으로 드라이브가 수리되거나 부품 수준에서 고장이 발생하면 내부 전자 장치가 교체 될 때 밝혀집니다.

A5E 번호로 올바른 보드를 식별하는 것이 중요합니다. A5E 표시는 특정 생산 집합에 고유합니다.그리고 다른 부품 번호로 비슷한 보드를 교체하면 드라이브의 전자 스택에서 올바르게 작동하지 않는 호환되지 않는 회로로 이어질 수 있습니다..

주요 사양

A5E 번호 및 보드 식별

시멘스의 내부 부품 번호의 A5E 앞자리는 시멘스의 독일 제조 시설에서 생산되는 특정 부대 및 서비스 부품을 의미합니다.이 번호는 이사회 자체 라벨에 표시됩니다., 드라이브의 내부 배선 다이어그램, 그리고 드라이브의 서비스 문서에.

그들은 드라이브의 주요 시장 주문 번호 (6SE, 6SL, 6RA 및 유사한 접두어) 와 구별됩니다.

내부 유지보수를 위해 드라이브를 열었을 때 각 보드에 표시된 A5E 번호는 교체 소스를 찾는 최종 식별자입니다.

번호는 직접 보드의 특정 회로 설계, 부품 사양 및 생산 개정을 코드화합니다. 교체 장치가 올바르게 작동하려면 모두 일치해야합니다.

A5E00173192는 A5E 드라이브 구성 요소의 낮은 번호 범위에 자리 잡고 있으며, 이는 시멘스의 드라이브 제품 역사에서 이전 기간 동안 제조되었음을 나타냅니다.

이 숫자 범위의 보드는 일반적으로 레거시 SIMOVERT MASTERDRIVES 및 초기 SINAMICS 플랫폼과 관련이 있습니다.또한 시멘스의 드라이브 포트폴리오에서 SINAMICS에 앞서 MICROMASTER 가족.

A5E 보드의 공급

시멘스가 A5E00173192를 생산하지 않음으로써, 공급 옵션은 두 가지 범주로 나뉘어집니다. 산업 후품 시장과 전문 드라이브 수리 서비스.

산업용 후품 시장은 폐업된 드라이브에서 제거된 보드, 레거시 예비 재고에 보관된 보드,그리고 수리 회사로부터 보증이 주어집니다..

그들은 더 이상 공식적인 시멘스 채널을 통해 제공되지 않는 부품에 대한 가장 접근 가능한 소스입니다.

특수 드라이브 수리 회사 Siemens MASTERDRIVES, MICROMASTER,그리고 보드 레벨의 초기 SINAMICS 부서는 때때로 A5E 부품 재고를 수리 거래소 재고의 일부로 보유하고 있습니다..

일부 회사에서는 전체 조립체를 교체하는 대신 부품 수준에서 A5E00173192 고장 판을 수리 할 수 있습니다. 판의 고장 모드가 현지화되면 비용 효율적인 옵션이 될 수 있습니다.

양쪽 경우에도, 잘못된 부품을 수신하지 않기 위해 공급하기 전에 설치된 보드에 표시된 라벨에 A5E00173192 번호를 확인하는 것이 필수적입니다.

처리 및 ESD 예방 조치

모든 A5E 시리즈 PCB 집합체는 전자기 충전 (ESD) 에 민감한 구성 요소를 포함합니다. 시멘스의 표준 예방 조치는 적용됩니다.판은 전도성이 없는 표면에 (플라스틱 책상) 배치되어서는 안됩니다., 플라스틱 트레이) 는 합성 섬유로 만든 옷과 접촉해서는 안되며 전도성 (금속화 된) 포장에 운송 및 보관해야합니다.보드를 취급 할 때 땅에 반 정적 손목띠가 필요합니다..

용접 철자 끝은 재작업 시 토착되어야 합니다.

이 주의 사항은 A5E00173192에 적용됩니다. 모든 단계에서 수령 검사, 저장, 설치 및 제거.

FAQ

Q1: 시멘스 드라이브에는 A5E00173192로 표시 된 내부 보드가 있습니다. 교체 주문하기 전에 이것이 올바른 부품임을 어떻게 확인합니까?

설치된 보드의 라벨에 인쇄된 A5E 번호를 드라이브의 내부 배선 다이어그램 또는 부품 목록과 비교합니다.

MASTERDRIVES 및 MICROMASTER 단위의 부품 목록은 일반적으로 드라이브의 예비 부품 문서 (등록된 사용자에게 시멘스 산업 지원에서 사용할 수 있습니다.) 에서 찾을 수 있습니다.

보드 자체에 표시 된 라벨은 주요 참조입니다. 올바른 A5E 번호를 식별 할 때 다른 보드와의 시각적 유사성에 의존하지 마십시오.

Q2: A5E00173192가 고장 났어요. 대체 보드를 구입하는 대신 부품 수준에서 수리를 시도할 가치가 있습니까?

부품 수준에서 수리가 가능하면 고장이 위치하고 손상된 부품을 식별 할 수 있습니다. 굽은 저항, 고장 된 콘덴시터 또는 손상된 커넥터.이 시기의 A5E 시리즈 보드는 자격을 갖춘 전자 기술자가 수리 할 수있는 표준 구멍 및 SMD 구성 요소를 사용합니다..

그러나 오류가 독점 게이트 드라이버 IC 또는 시멘스 특수한 ASIC에 있는 경우 상용으로 제공되지 않는 경우 보드 레벨 교체만이 실용적인 방법입니다.

Q3: A5E00173192 보드가 설치되지 않은 상태에서 드라이브를 일시적으로 작동시킬 수 있습니까?

이것은 보드가 드라이브의 전자 스택 내에서 수행하는 특정 기능에 달려 있습니다. 주요 제어 기능을 처리하는 보드 (제어 보드에 전원 공급, 주요 전류 피드백,가이트 드라이브) 는 작동을 위해 필수적입니다..

보조 또는 보조 기능을 하는 보드는 제한된 작동 또는 진단 모드를 허용할 수 있다.A5E00173192가 그없이 작업을 시도하기 전에 중요한 신호 경로에 있는지 결정하기 위해 드라이브의 스케마를 참조.

Q4: 시멘스 A5E00173192의 후속자 또는 현대적 동등한 것이 SINAMICS 업그레이드에 있습니까?

기존 플랫폼 (MASTERDRIVES, 이전 MICROMASTER 버전) 에서 SINAMICS로 현대화되는 드라이브의 경우전체 전자 구조가 변경됩니다. SINAMICS는 MASTERDRIVES 세대의 병렬 보드 인터페이스 대신 내부 통신을 위해 DRIVE-CLiQ를 사용합니다..

SINAMICS에는 개별 A5E 보드에 대한 직접 플러그인 동등한 장치가 없습니다. 현대화는 전체 드라이브 유닛을 대체합니다.그리고 A5E00173192는 SINAMICS 아키텍처의 개별 후속 구성 요소가 없습니다..

Q5: A5E00173192가 예비용으로 보관되면 어떻게 보관해야 합니까?

원본 전도성 포장재에 보관하거나 원본 포장재가 없는 경우 금속화 된 반 정적 봉지 재료로 포장하고 딱딱한 전도성 용기에 보관합니다.보관 조건은 건조해야 합니다., 온도는 -25°C에서 +70°C 사이이며 응축이 없습니다.

강력한 자기장이나 진동 원천 근처에 판을 배치하지 마십시오. 저장 용기에 A5E 부품 번호와 사용에서 벗어난 날짜를 명확하게 표시하십시오.그리고 미래의 설치에 도움이 될 수 있는 모든 관련 드라이브 시공 메모를 포함.
