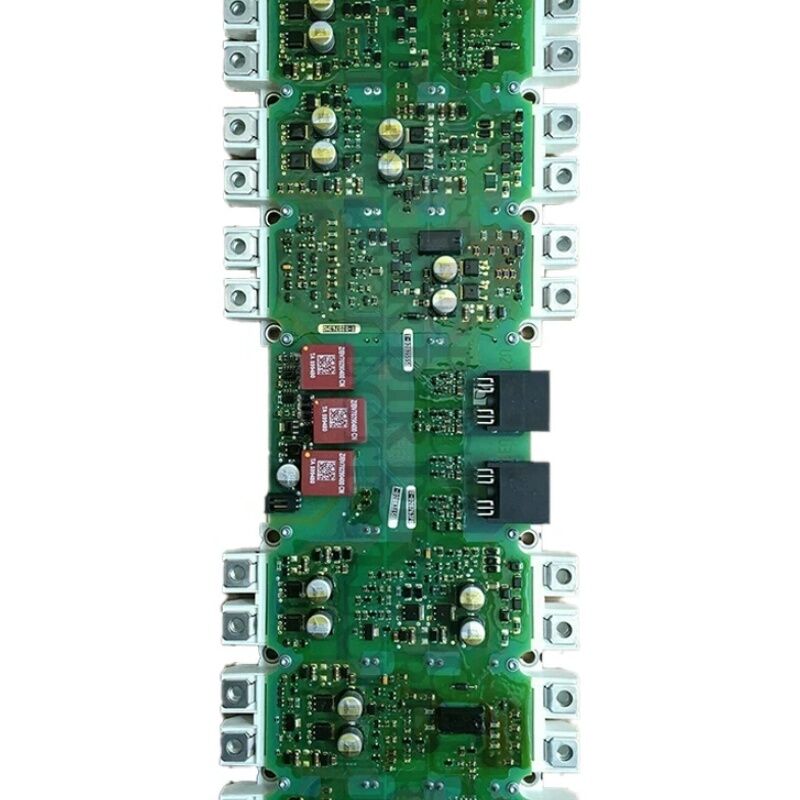

원본 시멘스 S120 인버터/컨버터 IGD 트리거 보드 A5E36717803 A5E367178O3

시멘스 A5E36717803

부문 번호:A5E36717803

WLX 참조:WLX_999999

제조사:시멘스 AG (독일)

제품 종류:SINAMICS 전력 블록 수리 조립 √ IGD2/R4 드라이브 제어 인버터 보드

전반적인 설명

The A5E36717803 is the SINAMICS Power Block Repair assembly in the IGD2/R4 series for 480V/490A applications — the next-generation gate driver board and IGBT module set that succeeded the earlier A5E00714562 and A5E00825002 assemblies이전 전력 블록마다 단일 FS450R12KE3-S1 IGBT 모듈을 포함하고있는 A5E36717803는 구성을 한 단계 더 확장합니다. 두 개의 FS450R12KE3-S1 IGBT 모듈을 포함합니다.이 조립체는 480V 차체 전력 범위의 상단에 있는 SINAMICS 드라이브에 필요한 더 높은 490A 연속 전류 등급을 제공합니다..

제품 표지판에 표시된 WLX_999999 지칭은 A5E 번호 옆에 표시되어 있습니다. 이 특정 전력 블록 구성에 대한 시멘스의 내부 서비스 엔지니어링 참조입니다.WLX 앞선 참조는 수리 집합체를 서비스 엔지니어링 팩으로 식별합니다., 시장 주문 제품 번호에서 구별합니다.

A5E36717803 번호는 주문 시스템 및 예비 부품 데이터베이스에 표시되는 것입니다. WLX 참조는 서비스 엔지니어가 현장 수리 및 서비스 기록을 문서화 할 때 사용하는 것입니다.

이 집합은 IGD2 게이트 드라이버 보드와 두 IGBT 모듈이 함께 도착하여 설치에 준비된 전체, 일치된 단위로 공급됩니다.

게이트 드라이버 보드의 특정 IGBT 모듈과 일치하는 것은 우연하지 않습니다: 게이트 드라이브 매개 변수 (게이트 저항 값, 출력 전류 용량,타이밍) 는 IGD2 보드에서 FS450R12KE3-S1의 게이트 특성에 특별히 캘리브레이션됩니다..

집합과 공급 구성 요소를 개별적으로 분리하면 IGBT의 수명을 단축하거나 비정상적인 스위치 동작을 일으킬 수있는 게이트 드라이브 불일치 위험이 발생합니다.

주요 사양

490A에서 이중 IGBT 구성

단일 IGBT에서 이중 IGBT 구성으로의 단계는 개별 IGBT 모듈의 열 한계에 의해 주도됩니다. FS450R12KE3-S1는 450A 등급을 가지고 있지만 실제로는가장 높은 연속 출력 전류와 전체 운반 주파수 작동, 단일 모듈의 열 예산은 사용 가능한 전류를 490A 이하로 제한합니다.

두 개의 FS450R12KE3-S1 모듈을 설치하여, 인버터 단계 쌍의 절반에 한 개 또는 병렬 구성으로 배치하여, A5E36717803는 두 장치 사이에 전류와 열을 분산합니다.각 모듈을 안전 작동 영역 내에 유지하면서 더 높은 490A 등급을 달성합니다..

이 두 개의 모듈 디자인은 또한 다운레이팅을 통해 신뢰성을 향상시킵니다. 각 모듈은 절대 최대 등급의 낮은 부분에서 작동합니다.로드 사이클 중에 접합 온도 변동을 줄이고 한 모듈 설계에 비해 모듈의 사용 수명을 연장합니다..

A5E36717803의 IGD2 게이트 드라이버 보드는 두 IGBT 모듈을 동기화하여 작동하도록 조정됩니다.두 개의 병렬 모듈 사이의 균형 잡힌 전류 공유를 보장합니다..

IGD2/R4 건축

R4 형식 요인은 SINAMICS 차체 드라이브의 이 전력 범위에서 사용되는 물리적 장착 형식을 식별합니다.IGD2 보드는 IGBT 모듈에 직접 장착되며 표준화된 인터페이스를 통해 드라이브의 제어 장치에 연결됩니다..

이 인터페이스는 CU에서 IGD2로 PWM 전환 명령을 전달합니다.그리고 IGD2에서 현재 측정 및 온도 센서 데이터를 CU의 폐쇄 루프 제어 알고리즘으로 다시 전송.

IGD2 보드는 각 IGBT 위치에 하드웨어 수준의 불포화 보호 기능을 구현합니다. IGBT가 켜지도록 명령되면 IGD2는 수집기-출사기 전압을 모니터링합니다.

전압이 예상 포화 수준으로 떨어지지 않으면 장치가 명령 된 전류를 수행 할 수 없다는 것을 나타냅니다 IGD2는 즉시 모든 게이트 펄스를 억제합니다.이 마이크로초 수준 반응은 IGBT 접점을 파괴하는 지속적인 과류의 종류를 방지, 제어 장치의 소프트웨어 오류 응답보다 더 빠르게 작동합니다.

열 인터페이스 재료 (TIM) 참고

A5E36717803 서비스 문서에서 때때로 참조되는 "TIM" 후자는 조립체가 미리 적용되거나 포함된 열 인터페이스 재료로 공급된다는 것을 나타냅니다. Correct thermal coupling between the IGBT module base plates and the drive heatsink is critical — thermal resistance at this interface directly determines how high the IGBT junction temperature rises during full-load operation.

TIM가 없거나 잘못 적용된 경우, 히트싱크 자체가 잘 냉각된 상태에서도 설치 후 IGBT 과열 경보 (F30022) 의 흔한 근본 원인입니다.

FAQ

Q1: 드라이브는 현재 A5E00714562 전원 블록이 있습니다. A5E36717803는 교체로 직접 설치 할 수 있습니까?

A5E36717803는 A5E00714562의 시멘스 지명 후속자이며 그 집합의 현장 대체로 설계되었습니다.대부분의 SINAMICS G120 및 G150 차체 구성에서 적용 가능한 전력 범위에서, 같은 위치에서 설치하고 같은 방식으로 인터페이스.

하지만, 시멘스의 후계자 적용 가능성 테이블에 특정 드라이브의 생산 상태와 펌웨어 버전을 확인합니다.

일부 초기 생산 드라이브는 최신 IGD2 보드의 전자 식별이 드라이브의 구성 요소 관리 시스템에서 올바르게 인식되기 전에 펌웨어 업데이트가 필요할 수 있습니다.

Q2: 라벨에 표시된 "WLX_999999"의 의미는 무엇입니까?

WLX는 Siemens의 내부 서비스 엔지니어링 대량 참조 시스템입니다. WLX_999999는 Siemens의 수리 부품 시스템 내에서이 특정 전력 블록 구성을 식별합니다.

시멘스 서비스 엔지니어가 수리 문서와 서비스 기록을 위해 사용합니다.

주문 및 예비 부품의 목적을 위해 A5E36717803 번호는 올바른 참조입니다. WLX 번호는 구매 또는 재고 컨텍스트에서 A5E 번호를 대체하지 않습니다.

Q3: 드라이브는 A5E36717803 전원 블록이 설치 된 후 전체 부하 작동 후 10 분 이내에 F30022 (IGBT 과온) 을 보여줍니다. 히트 싱크대는 촉각에 뜨겁지 않습니다.가장 흔한 원인은 무엇일까요??

F30022 차가운 히트 싱크와 함께 설치 직후 IGBT 모듈 기본 판과 히트 싱크 표면의 잘못된 또는 부족한 열 인터페이스 재료의 전형적인 징후입니다.

설치 중에 TIM가 적용되지 않았거나 불평등하게 적용된 경우, IGBT 접합에서 히트 싱크에 대한 열 저항은 드라이브의 열 모델이 예상하는 것보다 훨씬 높습니다.

IGBT 연결은 히트 싱크 바디가 상당히 따뜻해질 때까지 과온에 도달합니다.

시멘스의 설치 절차에 따라 올바른 TIM 적용으로 전력 블록을 제거하고 다시 설치합니다.

Q4: A5E36717803에는 두 개의 IGBT 모듈이 포함되어 있습니다. 두 가지 모듈 중 하나가 서비스 중 실패하면 그 모듈만 교체 할 수 있습니까?

다른 모듈을 유지하면서 하나의 모듈을 교체하는 것은 집합의 일치된 쌍의 특성을 변경합니다.

A5E36717803의 두 FS450R12KE3-S1 모듈은 병렬로 작동하며 균형있는 전류 공유를 위해 일치하는 스위치 특성을 갖춰야 합니다.

하나에 이상이 생기면 A5E36717803 전체 조립을 교체해야 합니다.

새로운 IGBT 모듈을 다른 게이트 임계치와 스위치 속도 특성을 가진 오래된 모듈과 함께 설치하면 불균형한 전류 공유가 발생할 위험이 있습니다.새로운 모듈을 과부하하거나 타이밍 불균형을 일으킬 수 있습니다..

Q5: 이 전력 블록은 중단된 것으로 표시되어 있습니다. A5E36717803는 여전히 어떤 채널을 통해 사용할 수 있습니까?

시멘스가 생산을 중단 한 부품으로, 산업 후품 시장은 주요 공급원입니다. 전문 SINAMICS 드라이브 수리 회사는 종종이 시리즈의 테스트 된 전력 블록 조립체를 보유하고 있습니다.

공급시, 라벨에 WLX 참조를 확인하여 조립 장치가 올바른 구성인지 확인하고, 출하 전에 기능 테스트 결과를 보여주는 문서를 요청하십시오.

고장난 단말기가 시험된 대체 단말기로 환불되는 서비스 교환 프로그램은 많은 산업용 드라이브 수리 전문가가 제공하는 또 다른 옵션입니다.
