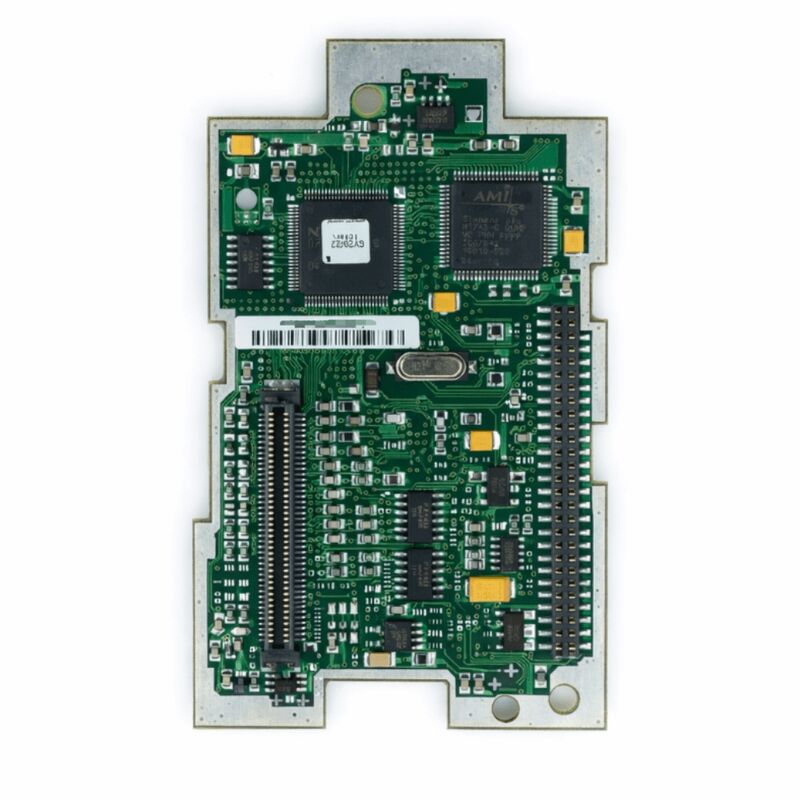

오리지널 시멘스 MM430 인버터/컨버터 CPU 제어판 / 메인 보드 MC00160783M01 MCOO16O783MO1

MC00160783M01 | 인버터 CPU / IO 제어 보드 — 산업용 가변 주파수 드라이브 시스템

부품 번호: MC00160783M01

제품 유형: 인버터 CPU / IO 제어 보드 (통합 제어 PCB)

기능: 산업용 주파수 변환기 / 인버터 시스템용 중앙 CPU 및 입출력 인터페이스 제어 보드

적용 분야: 산업용 AC 모터 가변 속도 드라이브, 주파수 인버터, 자동화 드라이브 시스템

개요

MC00160783M01은 산업용 가변 주파수 드라이브(VFD) 및 인버터 시스템을 위해 설계된 통합 CPU 및 I/O 제어 인쇄 회로 기판입니다. 최신 산업용 인버터 아키텍처에서 CPU IO 제어 보드는 작동 코어 역할을 합니다. 이 보드는 모터 제어 알고리즘, 매개변수 관리 및 통신 프로토콜을 실행하는 드라이브의 프로세서와 드라이브를 더 넓은 자동화 시스템에 연결하는 입출력 인터페이스 회로를 통합합니다.

단일 보드에서 CPU IO 제어 카드는 모터 제어에 필요한 실시간 계산을 처리하고 동시에 센서, 액추에이터, PLC 및 연산자 패널과 드라이브를 연결하는 이산 및 아날로그 신호를 관리합니다.

산업용 주파수 변환기는 의사 결정 센터로 CPU IO 보드에 의존합니다.

속도 참조는 공장 제어 시스템에서 들어옵니다. 모터 전류 센서, 엔코더 피드백 및 온도 모니터의 피드백 신호가 처리됩니다. 시작, 정지, 정방향, 역방향 및 고장 릴레이에 대한 제어 출력은 IO 인터페이스를 통해 나갑니다. 이 모든 것이 MC00160783M01을 통과합니다.

이 보드가 고장 나면 드라이브는 일반적으로 모든 작동 기능을 상실합니다. 전원은 켜질 수 있지만 명령을 수락할 수 없거나 자체 테스트 시퀀스를 전혀 완료하지 못할 수 있습니다.

MC00160783M01 버전 설계자 M01은 이 특정 보드의 첫 번째 버전임을 나타내며, 드라이브 구성 기준선에서 해당 역할을 확립합니다.

이러한 유형의 산업용 제어 보드는 엄격한 신뢰성 표준에 따라 설계됩니다. 진동, 온도 변화 및 전자기 노이즈가 일상적인 산업 환경에서 중단 없이 지속적으로 작동해야 합니다.

주요 사양

통합 CPU 및 IO 아키텍처

MC00160783M01은 이전 드라이브 세대에서 종종 별도의 보드를 차지했던 두 가지 기능, 즉 CPU와 IO 인터페이스를 통합합니다. CPU 섹션은 모터 제어 알고리즘을 실행합니다. 최신 드라이브에서는 일반적으로 정밀한 타이밍과 높은 샘플링 속도를 요구하는 벡터 제어 또는 직접 토크 제어 알고리즘입니다.

이 알고리즘은 명령된 속도 또는 토크와 측정된 모터 전류를 기반으로 모터에 적용해야 하는 전압 벡터를 계산합니다.

드라이브의 IGBT 게이트 드라이버로 가는 PWM 스위칭 명령을 생성하며, 이는 마이크로초 단위의 사이클 시간으로 수행됩니다.

IO 섹션은 드라이브를 공장 환경과 인터페이스하는 느리지만 똑같이 중요한 작업을 처리합니다.

디지털 입력은 PLC 시작 명령, 고장 확인 신호, 모터 열 스위치 입력, 비상 정지 루프와 같은 외부 소스에서 신호를 수신합니다. 디지털 출력은 드라이브 실행 중, 속도 도달, 고장, 준비 상태와 같은 상태 신호를 PLC로 다시 보냅니다.

아날로그 입력은 일반적으로 4–20mA 전류 신호 또는 0–10V 전압 신호인 공정 제어 시스템에서 속도 참조를 가져옵니다.

아날로그 출력은 실제 모터 속도 또는 토크를 DCS 또는 SCADA 시스템으로 보고합니다.

MC00160783M01에 두 기능을 결합하면 드라이브의 보드 수가 줄어들고 내부 배선이 단순화되며 신호 무결성이 향상됩니다. CPU와 IO 인터페이스는 별도의 설계가 요구하는 보드 간 신호 경로 없이 공통 접지 참조를 공유합니다.

모터 제어 처리

MC00160783M01의 CPU는 드라이브의 변조 전략이 요구하는 속도로 실시간 모터 제어를 수행합니다. 일반적인 산업용 인버터가 2kHz ~ 16kHz의 스위칭 주파수로 작동하는 경우 제어 사이클은 동일한 주파수로 실행됩니다. CPU는 하나의 스위칭 주기 내에서 전체 제어 루프 계산을 완료해야 합니다.

4kHz 스위칭 주파수에서는 제어 사이클당 250마이크로초입니다.

이 창 내에서 CPU는 ADC 입력을 읽고, 제어 알고리즘을 실행하고, PWM 듀티 사이클을 업데이트하고, 통신 요청을 처리합니다.

동시에 실행되는 IO 프로세서는 공장 신호를 포착할 만큼 충분히 빠른 속도로 디지털 입력을 스캔합니다. 실행/정지 신호 또는 고장 입력은 적절하게 응답하기 위해 몇 밀리초 이내에 감지되어야 합니다.

아날로그 입력은 가장 느린 공정 변수(일반적으로 10ms 업데이트 속도의 속도 참조)에 적합한 속도부터 가장 빠른 피드백 신호(제어 사이클 속도로 샘플링되는 전류 피드백)까지 샘플링됩니다.

교체 시 고려 사항

MC00160783M01을 교체할 때 드라이브의 매개변수 세트(모터, 제어 모드, IO 할당, 통신 설정 및 보호 임계값에 대한 모든 구성 데이터를 저장함)는 제거 전에 드라이브에서 백업해야 합니다.

교체 보드를 설치하고 드라이브에 전원을 켠 후 드라이브의 메모리가 매개변수 세트를 유지하는지 확인하십시오(일부 드라이브는 보드 자체의 비휘발성 메모리에 매개변수를 저장하고, 다른 드라이브는 별도의 메모리 모듈이나 제어 장치에 저장함).

매개변수 세트가 교체된 보드에 저장된 경우 시운전 전에 백업에서 다시 로드해야 합니다.

점퍼 설정, DIP 스위치 위치 및 원본 보드의 모든 하드웨어 구성 스위치는 설치 전에 교체 보드에서 이전하거나 일치시켜야 합니다.

자주 묻는 질문

Q1: 공장 공급 장치에 낙뢰가 발생한 후 인버터가 더 이상 실행 명령에 응답하지 않습니다. 전력단은 손상되지 않은 것으로 보이며 DC 버스는 올바르게 충전됩니다. MC00160783M01이 결함입니까?

낙뢰 유발 서지 이벤트는 일반적으로 제어 보드의 IO 인터페이스 섹션을 손상시킵니다. 디지털 입력 광 커플러와 아날로그 입력 보호 회로가 가장 노출된 구성 요소입니다.

드라이브에 전원이 켜지고(DC 버스가 충전되고 디스플레이가 켜짐) 입력 신호에 응답하지 않고 모터 출력을 생성하지 않으면 MC00160783M01의 IO 인터페이스가 손상되었을 가능성이 높습니다.

다른 표시기를 확인하십시오. 디스플레이의 내부 하드웨어 오류를 나타내는 오류 코드는 보드 수준의 손상을 확인합니다.

Q2: 전원을 켠 후 드라이브 디스플레이가 완전히 비어 있습니다. 공급 전압은 올바른 것으로 확인되었습니다. MC00160783M01이 결함입니까?

공급 전압이 올바른 것으로 확인된 빈 디스플레이는 CPU 보드의 내부 전원 공급 장치가 고장 났거나 CPU 보드와 디스플레이 패널 간의 디스플레이 통신이 중단되었음을 시사합니다.

CPU IO 보드가 고장났다고 결론 내리기 전에 보드와 디스플레이 패널 사이의 연결 케이블을 확인하십시오. 다시 연결하십시오.

보드의 제어 전원 퓨즈도 확인하십시오. 보드에 전원이 공급되지만 디스플레이가 계속 비어 있으면 CPU 보드를 교체해야 합니다.

Q3: 드라이브는 로컬 수동 모드에서 모터를 올바르게 실행하지만 디지털 입력을 통한 원격 명령 신호에는 응답하지 않습니다. IO 배선은 올바른 것으로 확인되었습니다. 가능한 결함은 무엇입니까?

로컬에서는 응답하지만 IO 배선이 올바른 것으로 확인된 원격에서는 응답하지 않는 드라이브는 MC00160783M01의 디지털 입력 섹션에 결함이 있음을 시사합니다. 원격 명령 입력용 광 커플러는 다른 회로가 정상적으로 작동하는 동안 고장 났을 수 있습니다.

로컬 및 원격 제어 소스 간을 선택하는 매개변수 설정을 확인하십시오. 드라이브가 원격 입력 제어로 구성되었는지 확인하십시오.

설정이 올바르고 원격 신호가 적용될 때 보드의 디지털 입력 LED 표시등이 켜지지 않으면 입력 광 커플러가 고장난 것입니다.

Q4: 교체용 MC00160783M01이 설치되었습니다. 드라이브는 실행되지만 아날로그 출력에 잘못된 모터 속도를 표시하고 PLC는 잘못된 속도 피드백을 수신합니다. 무엇을 확인해야 합니까?

보드 교체 후 잘못된 아날로그 출력 신호는 일반적으로 새 보드의 아날로그 출력 섹션의 보정 오프셋 또는 출력 범위 구성 매개변수의 불일치로 인해 발생합니다. 아날로그 출력 범위(0–10V 또는 4–20mA 선택 및 출력 스케일링)에 대한 매개변수 설정을 확인하십시오.

매개변수가 원래 구성과 일치하지만 출력이 여전히 잘못된 경우 교체 보드의 아날로그 출력 회로에 보정 또는 구성 요소 문제가 있어 서비스가 필요합니다.

Q5: MC00160783M01은 M01 버전으로 설명됩니다. 교체 시 M02 또는 이후 개정판이 표시되면 사용해도 안전합니까?

동일한 부품 번호 제품군 내의 제어 보드 개정판은 일반적으로 하위 호환됩니다. M02 개정판은 동일한 기능 사양과 물리적 인터페이스를 유지하면서 구성 요소 업데이트 또는 신뢰성 향상을 포함합니다.

그러나 M02 개정판이 M01의 직접적인 교체로 나열되어 있는지 설치 전에 드라이브 제조업체의 문서 또는 예비 부품 카탈로그를 통해 확인하십시오.

일부 개정판 변경에는 매개변수 호환성에 영향을 미치는 펌웨어 업데이트가 포함됩니다.
