| 원래 장소 | 독일 |
| 브랜드 이름 | SIEMENS |
| 인증 | CE ROHS |
| 모델 번호 | A5E00825001 |
부문 번호:A5E00825001
GWE 내부 참조:GWE:A5E00825001
제조사:시멘스 AG (Siemens AG)
제품 종류:IGBT 드라이브 보드 IGD1/R3 전원 블록 수리 조립

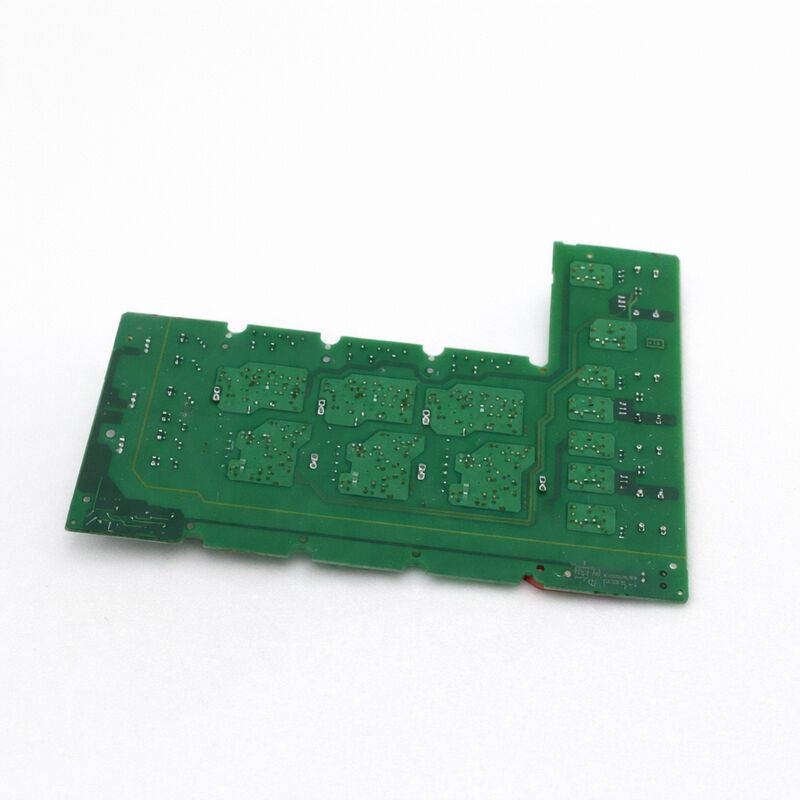

A5E00825001은 90~132 kW 전력급의 시멘스 MICROMASTER 440 및 MICROMASTER 430 AC 드라이브의 IGD1/R3 IGBT 전력 블록 드라이브 보드입니다.
전체적으로 수리할 수 있습니다. 1세대 IGBT 게이트 드라이버 (IGD1) 보드는 FS300R12KE3-S1 IGBT 전원 모듈과 함께 공급됩니다.원동기의 인버터 전력 섹션을 한 번 교체하는 데 필요한 모든 것을 공급합니다..
시멘스는 이 조립체를 Gerätewerk Erlangen 공장에서 제조했습니다.
GWE로 지정된 부품은 Siemens가 조립하기 위해 구매한 제3자 부품과는 달리 Siemens가 자체 생산한 드라이브 파워 블록 집합체를 나타냅니다.
이 내부 생산 계통은 A5E00825001을 일반 대안이 아닌 공장 품질의 대체로 만드는 긴밀하게 일치하는 게이트 드라이버와 IGBT 특성에서 반영됩니다.
보드는 2016년 4월 30일에 MICROMASTER 440/430 플랫폼이 사용후기를 통과함에 따라 중단되었다.MM440 및 MM430 드라이브를 계속 사용하는 많은 사이트에서 90~132 kW 범위에서, 후품 시장은 유일한 공급원입니다.
전문 드라이브 수리 회사는 테스트 된 교환 조립체를 보유하고 있으며, 부품은 생산 종료 날짜 이후 10 년 이상 산업 예비 부품 시장에서 적극적으로 거래됩니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A5E00825001 |
| GWE 참조 | GWE:A5E00825001 |
| 제조업자 | 시멘스 AG (GWE 에를랑겐) |
| 게이트 드라이버 | IGD1 (첫 번째 세대) |
| 형태 요인 | R3 |
| 현재 등급 | 210A |
| 전압 등급 | 400V AC / 650V DC 버스 |
| IGBT 포함 | FS300R12KE3-S1 (300A / 1200V) |
| 신체적 크기 | ~410 × 220 × 60mm |
| 드라이브 응용 프로그램 | MM440 / MM430, 90~132 kW |
| 생산 중단 | 2016년 4월 30일 |
| 원산지 | 독일 |
The R3 form factor designates the physical mounting configuration for this power block — a specific size and shape that fits the electronics compartment of the MM440/MM430 GX-frame and larger drives in the applicable power range.
IGD1 게이트 드라이버 보드는 FS300R12KE3-S1 IGBT 모듈에 직접 장착되며, 결합된 조립 장치는 드라이브의 알루미늄 히트 싱크에 볼트됩니다.IGBT 접합에서 전환 열을 제거하는.
210A 연속 등급에서, A5E00825001은 FS300R12KE3-S1을 300A 최고 전류 용량 이하의 의미있는 하등 등급으로 작동합니다.
이 저등급은 의도적입니다. 400V AC 입력에서 드라이브의 정형 출력 전류는 90 ∼ 132 kW의 모터 범위에 해당하며, 드라이브 차체의 열 전력 예산은 ∼ 히트 싱크 영역,냉각 공기 흐름, 주변 온도 뚜?? 은 IGBT 모듈의 절대 최고치 이하의 실질적인 지속 전류 한도를 설정합니다.
또한, 이등급은 IGBT 모듈을 열 스트레스로 몰아 넣지 않고 MM440의 150% 과부하 능력 (최고 60초) 을 확보할 수 있다.
FS300R12KE3-S1는 단일 모듈 패키지에 인피니온의 완전한 3 단계 IGBT 브릿지이며, 300A 컬렉터 전류 및 1200V 컬렉터-에미터 고장 전압이 있습니다.
1200V 장치 등급은 400V AC 3단계 공급을 수정함으로써 발생하는 650V DC 버스 전압에 대한 적절한 안전 범위를 제공합니다.
단일 패키지 구조는 3단계 브릿지의 모든 6개의 IGBT를 하나의 모듈에 배치하여 동력 장치의 열 인터페이스 연결과 내부 버스 연결을 줄입니다.제조 신뢰성 및 현장 서비스 단순성 향상.
시멘스가 2016년 4월에 생산을 종료했기 때문에 MM440 또는 MM430 드라이브에 의존하는 사이트는 이러한 전력 수준에서 두 가지 후속 시장 경로를 가지고 있습니다.산업용 부품을 판매하는 업체로부터 시험된 교환 조립품을 구입하는 경우, 또는 실패한 A5E00825001의 보드 레벨 수리를 위해 전문 드라이브 수리 회사를 고용합니다.
보드 레벨의 수리는 IGBT 모듈 자체가 손상되지 않고 결함이 IGD1 게이트 드라이버 회로에서 발생하면 실행 가능합니다.또는 손상된 광섬유 인터페이스 회로는 훈련된 드라이브 수리 기술자가 해결할 수 있는 모든 구성 요소 수준의 오류입니다.
IGBT 모듈 자체가 고장 났을 때 (단회로 또는 개방 회로) 전체 조립체를 교체해야합니다.
Q1: MM440 GX-프레임 110kW는 실행 명령이 주어지기 전에 전원을 켜면 즉시 오류 F0022를 나타냅니다. A5E00825001이 원인입니까?
F0022 (fibre-optic board communication fault) at power-up before any run command points to a break in communication between the control board and the IGD1 gate driver board — either a failed fibre-optic cable or a failed gate driver board.
먼저 A5E00825001과 드라이브의 제어판 사이의 모든 광섬유 케이블을 두 끝의 커넥터를 포함하여 검사합니다.
균열 또는 오염된 섬유가 가장 흔한 원인입니다. 섬유가 좋은 것으로 확인되고 F0022이 지속되면 A5E00825001의 IGD1 회로는 실패했습니다.
Q2: A5E00825001 (210A) 는 같은 MM440/MM430 플랫폼에 대한 A5E00825002 (260A) 와 함께 나열되어 있습니다. 특정 드라이브가 사용하는 보드를 결정하는 것은 무엇입니까?
이 두 보드는 MM440/MM430 범위 내에서 서로 다른 전력을 제공합니다. A5E00825001은 210A에서 90 ∼ 132 kW 모델을 제공합니다.A5E00825002는 260A에서 110 kW 이상 모델에 더 큰 GX 프레임 구성에서 더 높은 DC 버스 전류가 필요한 경우.
필요한 특정 보드는 드라이브의 순서 번호에 의해 결정됩니다. 설치된 드라이브의 전력 섹션은 두 가지 형태 요소 중 하나를 물리적으로 수용합니다.
항상 설치 된 보드의 A5E 번호를 자신의 라벨에서 교체 주문하기 전에 확인하십시오.
Q3: A5E00825001을 교체할 때, 드라이브 매개 변수를 재정렬할 필요가 있습니까?
아니 A5E00825001는 드라이브 매개 변수를 저장하지 않습니다. MM440/MM430 드라이브 매개 변수는 제어판에 저장됩니다.드라이브 정상적으로 부팅하고 어떤 재정정 단계없이 제어판에서 그 매개 변수를 읽습니다.
하지만,광섬유 연결이 올바르게 설치되어 있는지 확인하고 생산 부하를 재개하기 전에 교체 보드가 올바른 출력 단계 전류를 생성하는지 확인하기 위해 짧은 무부하 실행을 수행합니다..
Q4: A5E00825001이 교체되었지만 드라이브는 이제 F0004 (대온) 을 몇 분 이내에 전체 부하에서 보여줍니다. 원인은 무엇입니까?
F0004 전력 블록이 완전 부하에서 교체 된 직후 FS300R12KE3-S1 모듈 기판과 히트 싱크 사이에 열 인터페이스 재료 (TIM) 가 잘못되거나 부족하다는 것이 거의 확실합니다.
올바른 TIM 적용이 없으면 IGBT 단절에서 히트싱에 이르는 열 저항은 설계값보다 몇 배 더 높습니다.그리고 IGBT 접합은 온도 분해기가 온도가 온도가 온도가 온도가 온도가 온도가 온도가 온도가.
조립 장치를 제거하고, 두 표면을 깨끗하게 하고, Siemens의 설치 절차에 따라 TIM를 다시 적용합니다.
Q5: A5E00825001은 2016년부터 생산이 중단되었는데, MM440에서 SINAMICS G120로 업그레이드되는 현장에 대한 SINAMICS 동등한 것이 있습니까?
SINAMICS G120 플랫폼에서, 동등한 전력 기능은 G120 전력 모듈 (PM240, PM250 또는 PM260) 에 의해 제공되며, 이는 응용 프로그램에 따라 다릅니다.
소스에 별도의 IGD1 보드가 없으며, G120 전원 모듈은 전체 단위로 교체됩니다.
90~132kW MM440에서 SINAMICS G120로 이동하는 사이트의 경우, 적절한 등급 (보통 PM240-2 또는 PM250-2 90kW 또는 110kW) 의 G120 전력 모듈,400V) 는 현재 SINAMICS 펌웨어 및 하드웨어 지원과 동등한 모터 제어 성능을 제공합니다..
