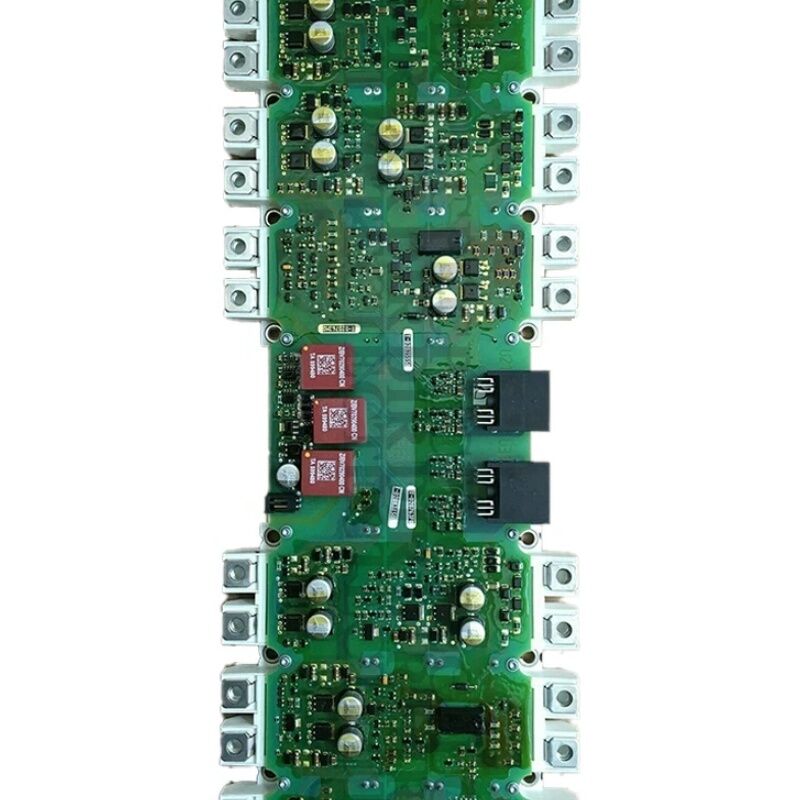

시멘스 S120 인버터/컨버터 드라이버 보드 IGD 트리거 보드 A5E00714563 A5EOO714563

Siemens A5E00714563 | SINAMICS IGD2 시리즈 인버터 파워 블록 드라이브 보드 — AC 드라이브 수리 부품

부품 번호: A5E00714563

제조사: Siemens AG (독일)

제품 유형: SINAMICS 파워 블록 드라이브 보드 — IGD2 게이트 드라이버 시리즈

제품군: SINAMICS 인버터 파워 블록 수리 부품 (A5E00714560 시리즈)

게이트 드라이버 세대: IGD2 (2세대 IGBT 게이트 드라이버)

개요

A5E00714563은 SINAMICS G120, G120C, G150 및 S120 섀시 드라이브 플랫폼용으로 Siemens가 생산한 2세대 IGBT 게이트 드라이버(IGD2) 수리 어셈블리 제품군인 A5E00714560 시리즈의 SINAMICS 파워 블록 드라이브 보드입니다.

이 시리즈에는 A5E00714560, A5E00714561, A5E00714562 및 A5E00714563이 포함되며, 각 제품은 SINAMICS 섀시 드라이브 제품 범위 내의 특정 전압 등급 및 전류 정격 조합을 처리합니다.

A5E00714563은 게이트 드라이버 보드 또는 관련 IGBT 모듈이 고장났을 때 SINAMICS 섀시 드라이브의 인버터 파워 블록을 복구하기 위한 Siemens 생산 수리 부품입니다.

A5E00714560 시리즈의 모든 구성원과 마찬가지로, 이 어셈블리는 IGD2 게이트 드라이버 보드와 IGBT 출력 모듈을 일치하는 쌍으로 통합하여 게이트 드라이브 특성이 사용된 특정 IGBT 장치의 스위칭 요구 사항과 정확하게 일치하도록 보장합니다.

A5E00714560 시리즈 보드는 MICROMASTER 드라이브에 사용된 IGD1 기반 파워 블록과 구별되는 세대를 나타냅니다.

IGD2는 SINAMICS 제어 장치(CU320, CU310 및 유사 모델)와 호환되는 더 빠른 광섬유 인터페이스, 게이트 과전압 감지 응답 개선, SINAMICS 벡터 제어의 폐쇄 루프 전류 조절 요구 사항에 맞는 전류 측정 아키텍처를 통합했습니다.

주요 사양

A5E00714560 시리즈 — 파워 블록 제품군 개요

A5E00714560 시리즈는 SINAMICS 섀시 드라이브 범위 전반에 걸쳐 다양한 전압 및 전류 조합을 포함하는 여러 보드로 구성됩니다. 480V 전압 등급에서 이 시리즈는 380A 및 490A 전류 정격의 보드를 포함하며, 각 보드는 해당 전력 수준에 맞는 특정 IGBT 모듈과 쌍을 이룹니다.

A5E00714563은 바로 인접한 부품 번호로 다루어지지 않는 SINAMICS 드라이브 라인업 내의 특정 구성을 처리하기 위해 시리즈를 확장합니다.

이 시리즈의 각 보드는 동일한 기본 IGD2 게이트 드라이버 아키텍처를 공유합니다: SINAMICS 제어 장치로부터의 광섬유 PWM 명령 수신, IGBT 브리지 위치로의 6위치 게이트 펄스 생성 및 분배, 하드웨어 과전압 감지, 제어 장치로의 양방향 전류 측정 반환.

시리즈 내 개별 부품 번호 간의 차이는 IGBT 모듈 사양(다른 전류 정격, 다른 전압 등급)의 차이와 각 IGBT 장치에 맞춰진 특정 게이트 드라이브 저항 값 및 드라이버 전류 기능의 차이를 반영합니다.

IGD2 게이트 드라이버 — 2세대 개선 사항

IGD2 세대는 MICROMASTER 440 드라이브에 사용된 IGD1에 비해 여러 가지 개선 사항을 도입했습니다. IGD2의 광섬유 인터페이스는 SINAMICS 플랫폼의 더 빠른 제어 주기 시간과 호환되는 더 높은 데이터 속도를 지원합니다.

MICROMASTER 440은 비교적 보수적인 PWM 제어 주기를 사용하는 반면, SINAMICS 벡터 및 서보 제어는 일부 구성에서 최대 125마이크로초까지 더 짧은 제어 주기 시간을 요구하며, 이는 더 빠른 게이트 드라이버 응답과 더 높은 충실도의 전류 피드백을 필요로 합니다.

IGD2의 과전압 감지 회로도 더 빠른 속도와 민감도로 작동합니다.

IGBT 단락 오류 발생 시, IGD2는 IGBT의 전도 이벤트 내에서 실패한 턴온을 감지하고 소프트 턴오프를 시작하여 기생 인덕턴스로 인한 과전압 스파이크를 피하기 위해 전류 하강 속도를 줄입니다. 이 소프트 턴오프 보호는 SINAMICS 섀시 드라이브 전력 범위에서 특히 중요하며, 여기서 IGBT 전류와 턴오프 중 관련 di/dt는 상당한 유도 전압 과도 현상을 발생시킵니다.

드라이브 파워 블록 교체 절차 맥락

SINAMICS 섀시 드라이브에서 IGD2 파워 블록을 교체하려면 DC 버스가 방전되고 잠겨 있는지 확인한 후 드라이브의 전력 섹션 내부에서 작업해야 합니다. SINAMICS 플랫폼에는 DC 버스 표시등 LED가 포함되어 있으며, 전력 섹션 작업을 시작하기 전에 이 표시등이 꺼져 있는지 확인해야 합니다. AC 공급 장치를 분리한 후, 최소 방전 대기 시간(일반적으로 5분)을 준수하고, 보정된 전압계로 DC 버스 전압을 직접 측정하여 전력 섹션 구성 요소를 만지기 전에 안전한 전압 수준을 확인해야 합니다.

A5E00714563 어셈블리는 IGBT 모듈 베이스 플레이트가 히트 싱크 표면과 열 접촉을 이루도록 드라이브 히트 싱크에 장착됩니다.

설치 중 이 접촉 표면에 열 인터페이스 재료를 도포해야 합니다. 설치 후, 광섬유 케이블을 올바른 위치에 다시 연결합니다. 개별 케이블은 극성에 독립적이지만 올바른 드라이브 축을 올바른 게이트 드라이버 보드 위치에 연결해야 합니다.

자주 묻는 질문

Q1: 주문 전에 특정 SINAMICS 드라이브에 대한 올바른 A5E00714563을 어떻게 확인할 수 있습니까?

설치된 파워 블록 보드의 라벨에는 해당 드라이브에 원래 지정된 A5E 부품 번호가 있습니다. 고장난 보드의 라벨을 확인하십시오. 해당 라벨의 A5E 번호가 교체를 위한 최종 참조입니다.

또한 드라이브의 명판에서 드라이브의 전체 유형 지정을 기록하십시오.

Siemens의 예비 부품 문서는 드라이브 유형과 파워 블록 부품 번호를 상호 참조합니다. 이 문서에 대해 보드 라벨과 드라이브 유형을 모두 확인하면 주문 전에 모호함이 제거됩니다.

Q2: 부하가 연결되지 않은 상태에서 SINAMICS G120 드라이브가 F30022(접지 오류 감지)로 트립되었습니다. A5E00714563 파워 블록이 잘못된 오류를 생성할 수 있습니까?

F30022는 SINAMICS 제어 장치가 접지 오류와 일치하는 3상 출력 전류의 상당한 불균형을 감지할 때 생성됩니다. 파워 블록의 전류 측정 회로는 이 감지에 사용되는 위상 전류 데이터를 제공합니다.

IGD2 보드의 실패한 전류 측정 채널은 부하가 연결되지 않은 상태에서도 전류 불균형을 나타내 F30022를 트리거합니다. 드라이브 진단 디스플레이에서 세 개의 출력 전류 판독값이 현실적인 제로 전류 상태를 나타내는지 확인하여 이를 확인하십시오. 정지 상태에서 한 채널에 0이 아닌 판독값이 나타나는 것은 파워 블록의 전류 측정 오류를 확인합니다.

Q3: 드라이브에 F30021(IGBT 과전류)이 표시된 후 파워 블록에서 물리적으로 손상된 IGBT 모듈이 발견되었습니다. 교체용 A5E00714563을 설치하기 전에 제어 장치 또는 다른 보드를 확인해야 합니까?

예. IGBT 단락 이벤트는 드라이브의 내부 배선을 통해 전파되는 DC 버스의 전압 과도 현상을 생성합니다. 제어 장치의 전압 공급 필터링은 일부 보호 기능을 제공하지만, 심각한 오류 이벤트는 제어 장치의 전원 공급 장치 구성 요소를 스트레스할 수 있습니다.

교체용 파워 블록을 설치하기 전에 파워 블록을 분리한 상태(가능한 경우)로 드라이브를 전원 공급하여 제어 장치의 24V 공급이 사양 내에 있는지 확인하십시오. 또한 프리차지 회로, DC 버스 퓨즈 및 오류 과도 현상에 노출되었을 수 있는 스너버 커패시터를 확인하십시오.

Q4: A5E00714563은 단종된 것으로 나열되어 있습니다. A5E36717xxx 시리즈가 확인된 후속 제품입니까?

A5E36717xxx 시리즈는 차세대 SINAMICS 파워 블록 어셈블리를 나타내며 A5E00714560 시리즈의 후속 제품군 역할을 합니다. 특정 후속 매핑(어떤 A5E36717xxx 번호가 A5E00714563을 구체적으로 대체하는지)은 특정 드라이브 유형 및 생산 상태에 대한 Siemens의 예비 부품 마이그레이션 문서를 참조하여 확인해야 합니다.

후속 제품은 차세대 IGD2 게이트 드라이버 보드를 통합하면서 동일한 SINAMICS 드라이브 제품군과의 기능적 호환성을 유지합니다.

Q5: 설치 전에 A5E00714563을 테스트하여 손상되지 않았는지 확인할 수 있습니까?

드라이브 섀시 없이 IGD2 파워 블록의 기본 기능 테스트는 보드가 SINAMICS 광섬유 인터페이스 및 전원 공급 장치를 필요로 하기 때문에 간단하지 않습니다.

애프터마켓 보드의 가장 신뢰할 수 있는 접근 방식은 기능 테스트 문서를 제공하는 공급업체로부터 구매하는 것입니다. 이는 보드가 SINAMICS 호환 테스트 장비에서 전원이 공급되었고 모든 게이트 채널이 활성 상태임을 확인하는 것입니다.

이는 생산 드라이브에 설치하기 전에 합리적인 확신을 제공합니다.
