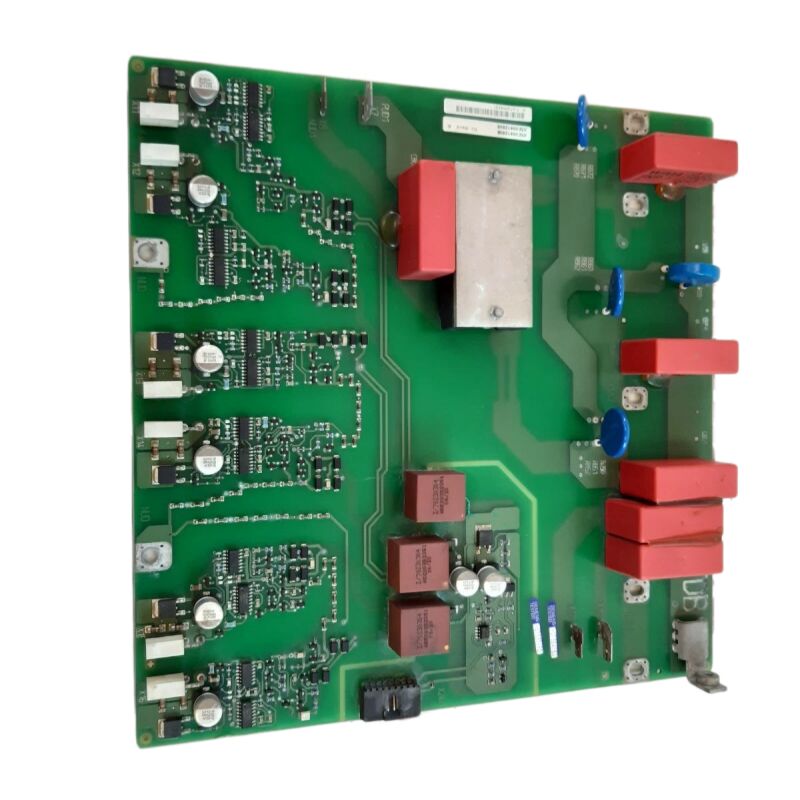

시멘스 430/440 인버터/컨버터 SCR 트리거 보드 TDB 보드 A5E02822120 A5EO282212O

시멘스 A5E02822120

부문 번호:A5E02822120

제조사:시멘스 AG (독일)

제품 종류:TDB ‧ 티리스터 드라이브 보드 / 리렉티피어 트리거 보드 (모집 PCB)

제품군:SINAMICS G120 / S120 변환기 및 차시 드라이브 시리즈

전반적인 설명

A5E02822120는 TDB (Thyristor Drive Board / Trigger Drive Board) Siemens SINAMICS G120 및 S120 변환 모듈 집합체에 대한 직렬기 트리거 보드입니다.그것의 기능은 드라이브의 직렬기 입력 단계에서 티리스터 (SCR) 장치에 게이트 발사 펄스의 생성 및 분배입니다.

이 레벨의 SINAMICS 드라이브 아키텍처에서 변환 모듈은 들어오는 480V AC 3 단계 공급을 인버터 섹션을 공급하는 DC 버스 전압으로 조정합니다.A5E02822120는 제어 PCB입니다. 바로잡기 다리의 각 티리스토르에 언제 전환해야하는지 정확히 알려줍니다..

"TDB"라는 명칭은 보드의 자체 라벨과 시멘스 문서에서 나타납니다.드라이브의 전력 변환 아키텍처 내에서 보드의 핵심 목적을 식별.

TDB는 인버터 출력 섹션을 제어하는 IGBT 게이트 드라이버 보드 (IGD 시리즈) 와 다릅니다. IGD 보드는 모터 전류의 빠른 PWM 전환을 처리합니다.TDB가 느린 것을 처리하는 동안, 직렬기 입력의 단계 동기화 티리스터 전환.

A5E02822120은 A5E02822121과 그 하위 변종을 포함하는 보드 가족의 일부입니다.

이 보드는 SINAMICS 제품군 내의 다양한 변환 모듈 구성에 서비스를 제공합니다.약 90 kW에서 250 kW까지의 더 높은 전력 체시 드라이브 애플리케이션을 적용하는 장치, 드라이브의 입력 직렬기에는 제어된 직렬을 위해 티리스토르가 사용됩니다..

주요 사양

TDB 함수 (TDB Function)

더 높은 전력 범위의 SINAMICS G120 및 S120 차체 드라이브는 단순한 제어되지 않은 다이오드 브리지 대신 입력 변환기 섹션에서 티리스터 (SCR) 제어 직렬기를 사용합니다.

이 제어 직렬기는 드라이브에 전 충전 중에 DC 버스 전압 축적을 조절할 수 있는 능력을 제공합니다.그리고 일부 구성에서, AC 공급에 다시 브레이킹 에너지의 재생 피드백을 가능하게 합니다.

A5E02822120 TDB는 이 직렬교의 티리스토르에 게이트 발사 펄스를 생성합니다.

3단계 전류 공급 전압을 지속적으로 모니터링하여 제로 교차를 감지합니다.

그 다음 6 펄스 브릿지의 각 티리스터 위치에 대한 명령 된 발사 각도에서 게이트 펄스를 생성합니다. 발사 각 AC 반주기의 얼마나 DC로 변환되는지를 발사 각도가 결정합니다.작은 발사 각 (제로 교차점 근처) 은 거의 최대 DC 출력을 생산합니다.큰 방화각은 DC 출력을 감소시킵니다.

정상 작동 중 TDB는 SINAMICS 드라이브의 작동 창 내에서 DC 버스 전압을 유지하는 값에서 발사 각을 유지합니다.

전전 충전 중에 발사 각도는 최대에서 최소로 점차 감소하여 DC 버스 전압을 제어되는 속도로 증가시킵니다.

재생 제동 이벤트 (regenerative rectifiers를 가진 드라이브에서) 도 중, 발사 각은 역전 영역으로 이동하여 DC 버스 에너지가 AC로 공급원으로 다시 흐르게됩니다.

SINAMICS 드라이브 아키텍처에서 TDB 보드

SINAMICS G120 및 S120 차체 드라이브 아키텍처는 제어 전자 장치를 여러 보드로 분리합니다: 주요 제어 장치 (CU320 또는 유사), 파워 모듈 제어 보드,컨버터 장비를 갖춘 단위의 TDBA5E02822120는 AC 공급 터미널과 DC 버스 사이에 위치하고 있으며, 상위 수준의 제어판에서 명령 아래 작동합니다.

보드의 무게 (~ 550g) 는 전력 처리 구성 요소가있는 상당한 PCB를 반영합니다.모든 3단계 공급에 대한 제로 크로싱 감지 네트워크, 게이트 드라이버 IC, DC 버스 전압 피드백 신호에서 발사 각 명령어를 생성하는 규제 전자.

MV27 / UL 94V-0 기판 등급은 보드의 PCB 물질이 UL의 수직 화상 분류에서 가장 높은 표준을 충족한다는 것을 확인합니다.

고전류 티리스터, DC 버스 콘덴서 및 냉각 팬이 폐쇄된 공간을 공유하는 드라이브 캐비닛에서 불꽃을 퍼뜨리지 않는 PCB 기판은 중요한 수동 안전 속성입니다.

관련 보드 변종

A5E02822120는 보드 가족의 기본 변종입니다. SINAMICS 서비스 문서에 등장하는 관련 부품은 다음과 같습니다.

A5E02822121다른 컨버터 모듈 구성 또는 개정된 생산 상태에 대한 밀접한 TDB 변형.

A5E02822121A 및 B 후자는 이 기본 설계의 추가 생산 개정을 표시합니다.

A5E02822104-001같은 TDB 가족에 연결 된 하위 집합 또는 변형 보드; 일부 서비스 문서에서는 동일한 드라이브 응용 프로그램에 대한 교차 참조.

A5E01105817- SINAMICS V50 SCR 발사 카드는 SINAMICS G120/S120 TDB 제품군과는 다른 V50 플랫폼의 직렬기 섹션에서 유사한 티리스터 트리거 기능을 수행합니다.

특정 드라이브에 대한 올바른 변수를 확인하려면 설치된 보드의 정확한 A5E 번호를 드라이브의 내부 하드웨어 문서와 비교해야합니다.

FAQ

Q1: SINAMICS G120 차체 드라이브는 시작 즉시 DC 버스 저전압 경보를 보여줍니다. 드라이브의 입력 단말기의 AC 공급 전압이 정상으로 확인되었습니다.A5E02822120가 원인일 수 있을까요??

확인된 AC 공급 포인트와 TDB에 직접 DC 버스 저전압. TDB가 올바른 티리스터 발사 펄스를 생성하지 않으면,SCR 브릿지는 AC 공급을 수정하지 않고 DC 버스가 충전되지 않습니다..

대안적으로, TDB의 단계 동기화 회로는 공급 주파수 로크를 잃어 잘못된 타이밍에서 발사 펄스를 생성하고 매우 낮은 직렬 DC 출력을 생성 할 수 있습니다.

판이 고장 났다고 결론 내리기 전에, 공급 전압 감지 회로에서 TDB에 연결이 손상되지 않은지 확인합니다. 손상된 감지 연결은 동일한 증상을 유발합니다.

Q2: A5E02822120 보드는 PCB 기판에 MV27 / UL 94V-0 등급을 가지고 있습니다. 이것은 산업 드라이브 유지 보수 팀에 대한 실제 의미입니다.

UL 94V-0은 UL의 수직 화염 연소 테스트 시리즈에서 가장 높은 분류입니다. V-0 등급 기판은 각 시험 화염 적용 후 10 초 이내에 자방합니다.

실제적으로 드라이브 캐비닛의 경우, 이것은 PCB가 열을 생성하는 지역 구성 요소 고장의 경우 화재를 지속하거나 인접한 구성 요소에 연소를 전파하지 않는다는 것을 의미합니다.

이것은 보드를 방화성으로 만들지는 않지만 부품 고장이 캐세트 화염으로 이어지는 위험을 크게 줄여줍니다. 유지 보수 팀에게는그것은 보드가 산업 화재 안전 표준을 충족하는 것을 확인하는 인증입니다..

Q3: A5E02822120은 중단되었습니다. A5E02822121 (또는 A / B 개정) 은 직접 교체로 사용할 수 있습니까?

A5E02822121 및 그 개정 변종은 동일한 TDB 보드 가족에서 A5E02822120과 밀접하게 관련이 있으며 중복된 드라이브 애플리케이션을 제공합니다.많은 경우 기능적 동등한 것으로 연결됩니다..

그러나 A5E02822121을 원래 A5E02822120으로 장착된 드라이브에 설치하기 전에 confirm that the drive's service documentation or spare parts list accepts this substitution — minor differences in connector pinout or firmware compatibility between the two variants can occasionally affect specific drive production states.

Q4: SINAMICS 드라이브는 부분 부하에서 불균형 3 단계 입력 전류를 보여줍니다. 입력 공급이 균형 잡힌 것으로 확인되었습니다. A5E02822120 TDB가 오류가있을 가능성이 있습니까?

Unbalanced input currents with a balanced supply is consistent with non-uniform thyristor firing angles across the six SCR positions — one or more TDB firing channels delivering pulses at a different phase angle than the others.

이 비대칭은 TDB의 발사 네트워크의 유동 시간 구성 요소 또는 한 공급 단계의 손상된 단계 동기화 회로로 인해 발생할 수 있습니다.

오실로스코프로 각 티리스터 게이트 신호의 게이트 펄스 타이밍을 측정하고 세 단계의 발사 각도를 비교합니다. 불규칙한 각도는 TDB 결함을 확인합니다.

Q5: A5E02822120를 전체 보드를 교체하는 대신 부품 수준에서 수리 할 수 있습니까?

단위 수준의 수리는 고장이 식별되고 교체 가능한 구성 요소에 위치 할 때 실행 가능합니다. A5E02822120에서 가장 고장이 쉬운 구성 요소는 다음과 같습니다.펄스 트랜스포머 (지속적인 열 스트레스로 상호 윙링 단회로를 생성할 수 있는), 발사 회로에서 광 결합기 및 게이트 드라이버 IC 및 제로 교차 탐지 네트워크의 수동 구성 요소.

SINAMICS TDB 경험을 가진 전문 드라이브 수리 회사는 종종 고장 증상에서 고장 된 구성 요소를 식별하고 교체하여 보드를 완전히 작동하도록 복구 할 수 있습니다.결함이 손상된 PCB 흔적이거나 부품 차원의 교체 장치가 없는 고장난 IC일 경우, 전체 기금 교체가 필요합니다.
