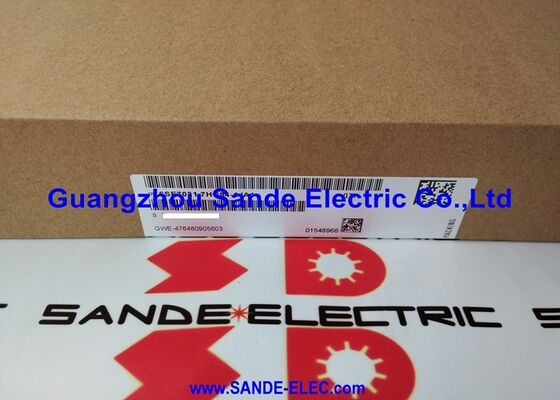

시멘스 IGD Trigger Board 6SE7031-5EF84-1JC1 6SE70315EF841JC1 6SE7O31-5EF84-1JC1 6SE7 031-5EF84-1JC1

6SE7031-5EF84-1JC1 자 Siemens SIMOVERT MASTERDRIVES IGD1 인버터 제어 모듈

IGD1 92A 및 146A ∆ 큰 마스터드라이브용 게이트 드라이브

6SE7031-5EF84-1JC1는 시모버트 마스터드라이브스 차시 단위 (92A 및 146A 전류급) 의 380~460V AC에서 IGD1 (인버터 게이트 드라이버 타입 1) 모듈입니다. These drives sit at the upper end of the standard MASTERDRIVES chassis range — where the IGBT transistors are physically large and the gate drive demands are proportionally higher than for smaller drive classes.

IGD1의 임무는 구체적이고 중요합니다.그것은 제어 장치 (CU) 에서 PWM 타이밍 명령을 받고 3 단계 인버터 브릿지에서 IGBT 트랜지스터를 전환하는 전기 게이트 드라이브 펄스로 변환합니다..

왜 전용 게이트 드라이버가 필요한지:IGBT 트랜지스터는 게이트 용량을 충전하여 전환합니다.92~146A급의 큰 IGBT는 상당한 게이트 용량 ∼ 충분하여 제어 장치의 출력 드라이버조차도 필요한 PWM 주파수를 위해 충분히 빠르게 전환 할 수 없습니다.IGD1은 IGBT 게이트를 빠르게 충전하고 배열하기 위해 일반적으로 앰퍼 범위에서 필요한 게이트 소스와 싱크 전류를 제공합니다.

주요 사양

510~620V DC 버스 전압 클래스

510~620V DC 버스 전압 범위는 드라이브 내부의 IGBT 트랜지스터 사양을 직접 결정합니다. 380~460V AC 공급에 대해:

• 최소 DC 버스: √2 × 380 ≈ 537V
• 최대 DC 버스: √2 × 460 ≈ 650V

510~620V 작동 범위는 부하와 공급 조건에서 사용 중인 버스 전압을 나타냅니다. The IGBT transistors in the 92A/146A drive units are rated at 1200V collector-emitter voltage — providing the required safety factor above the 650V maximum bus voltage including regenerative overvoltage transients.

6SE7031-5EF84-1JC1 IGD1의 불포화 감지 문턱, 정지 시간 설정 및 게이트 드라이브 전압 수준은 이러한 1200V 클래스 IGBT에 정렬됩니다.

적용 시나리오

5EF 하위 계열 MASTERDRIVES의 IGD1 오류:SIMOVERT MASTERDRIVES 92A 또는 146A 드라이브 (5EF 하위 가족) 는 활성화 된 즉시 인버터 경보를 생성합니다. IGBT 정적 저항 테스트는 트랜지스터가 손상되지 않았음을 확인합니다.6SE7031-5EF84-1JC1가 결함된 게이트 드라이버로 확인됩니다.교체하면 IGBT 스위치가 정상으로 돌아옵니다.

IGBT 고장 후 드라이브 수리:MASTERDRIVES 5EF 하위 계열 드라이브에 IGBT 장애가 발생했습니다. 대체 IGBT 트랜지스터가 장착되었습니다.6SE7031-5EF84-1JC1 IGD1는 동시에 교체됩니다. IGBT 장애 중 게이트 드라이브 스트레스는 원래 모듈을 손상시킬 수 있습니다..

FAQ

Q1: JC1 (6SE7031-5EF84-1JC1) 와 JC0 (6SE7031-0EE84-1JC0) 버전을 주문하는지 확인하는 방법은 무엇입니까?

드라이브 내부에 설치된 IGD1 모듈의 부품 번호 라벨을 읽으십시오. "6SE7031-5EF84-1JC1"가 표시되면 JC1 변종을 주문하십시오. "6SE7031-0EE84-1JC0"가 표시되면 JC0을 주문하십시오.같은 전기 사양을 공유하고 있음에도 불구하고, 이 변종은 특정 드라이브 하위 가족을 위해 설계되어 있으며, 시멘스의 공식 MASTERDRIVES 예비 부품 문서에서 호환성이 확인되지 않으면 교차 교체되어서는 안됩니다.

Q2: IGD1 결함이 MASTERDRIVES 드라이브의 IGBT 트랜지스터 장애와 어떻게 구별됩니까?

IGBT 트랜지스터 장애는 일반적으로 단축 장치를 통해 즉각 DC 버스 방출을 일으키고, 그 다음 드라이브 과류 또는 브릿지 결함 경보가 발생합니다. 결함은 일반적으로 영구적이고 반복됩니다.IGD1 게이트 드라이버 오류가 발생할 수 있습니다: 모터 전류의 불규칙성 또는 비대칭화 단계 출력, 낮은 부하에서 잘못된 과전류 경보 또는 간헐적 행동으로 이어지는 불규칙한 게이트 전환.IGBT 트랜지스터가 정적 상태에서 저항 테스트를 통과하지만 드라이브는 여전히 활성화에서 인버터 경보를 생성하면, IGD1은 다음 진단 우선 순위입니다.

Q3: 6SE7031-5EF84-1JC1에서 죽은 시간은 JC0 변종과 동일합니까?

죽은 시간은 IGD1 모듈에 하드웨어 설정되어 있으며 해당 드라이브 하위 계통에서 사용되는 특정 IGBT 유형에 조정됩니다. The JC1 (5EF) and JC0 (0EE) variants may have slightly different dead-time settings matched to their respective IGBT transistors — this is one of the reasons cross-substitution between variants requires verification두 가지 버전의 정지 시간은 조정할 수 없으며 모듈 하드웨어에 의해 고정됩니다.

Q4: 6SE7031-5EF84-1JC1를 교체 한 후 어떤 교체 후 검사가 권장됩니까?

대체 IGD1을 장착하고 드라이브를 다시 조립 한 후: 모터가 연결되지 않은 상태에서 전원을 켜고 드라이브가 결함 코드가 없는 자가 테스트를 통과하는지 확인합니다.모터가 연결된 낮은 속도 설정점에서 드라이브를 활성화하고 부드러운 확인, 균형 세 단계 전류 출력 모터 응답을 확인 하 고 잘못된 IGBT 스위치를 나타낼 수 있는 모든 비대칭 단계 전류를 확인 합니다.생산에 복귀하기 전에 전체 속도 및 부하 응답을 확인.

Q5: 6SE7031-5EF84-1JC1는 드라이브 매개 변수 데이터를 저장합니까?

IGD1은 하드웨어 게이트 드라이브 모듈입니다. 드라이브 매개 변수를 위한 메모리가 없습니다.제어 장치의 매개 변수는 손상되지 않고 IGD1 교체 후 드라이브의 행동을 계속합니다..
