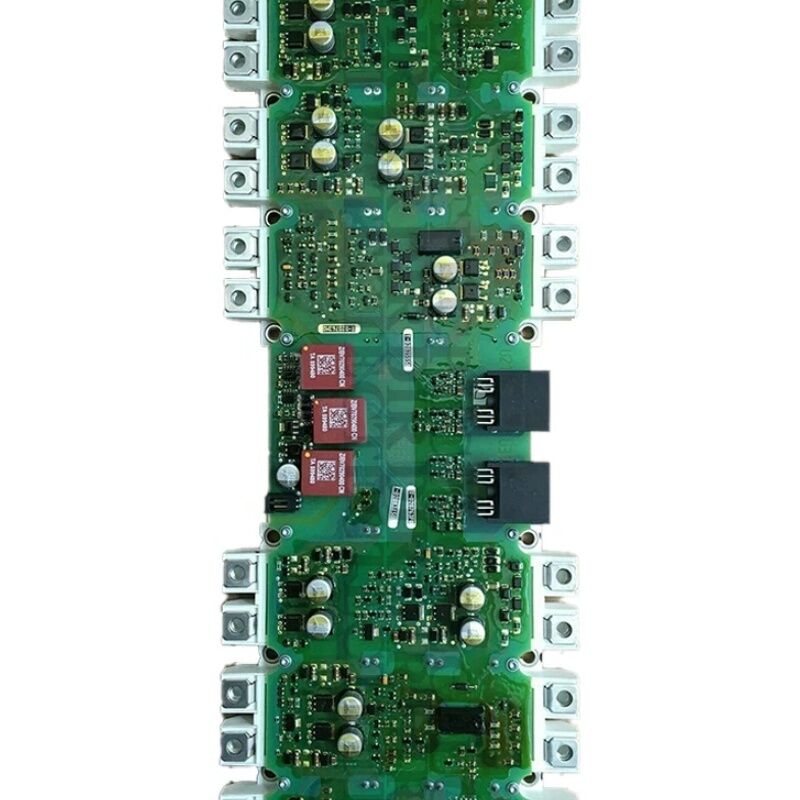

오리지널 시멘스 S120 인버터/컨버터 IGD 트리거 보드

Siemens A5E36717797 | SINAMICS S120 IGD2/R4 전력 블록 보드 — 480V / 650VDC / 310A

부품 번호: A5E36717797

제조사: Siemens AG (독일)

제품 유형: IGD2/R4 전력 블록 게이트 드라이브 보드 (예비 부품 — TIM 유형)

제품군: SINAMICS S120

개요

A5E36717797은 Siemens SINAMICS S120 IGD2/R4 전력 블록 게이트 드라이브 보드로, SINAMICS S120 섀시 모터 모듈 어셈블리에 사용되는 2세대 IGBT 게이트 드라이브 및 전력 인터페이스 PCB입니다. 이 보드는 310A 정격이며 480V AC 공급 (650V DC 버스)용으로 설계되었습니다.

이 보드는 S120 모터 모듈의 전력 블록 어셈블리 내부에 위치하며 IGBT 모듈과 직접 인터페이스합니다.

IGBT 트랜지스터를 스위칭하는 게이트 드라이브 펄스를 생성 및 전달하고, 전력 블록의 션트 감지 회로에서 전류 피드백을 처리하며, 과전류, 과전압 또는 IGBT 포화 고장 발생 시 IGBT를 차단하는 하드웨어 수준 보호 로직을 구현합니다.

SINAMICS S120은 Siemens의 고성능 모듈형 드라이브 플랫폼으로, 다축 및 단축 서보 및 벡터 제어에 사용됩니다.

섀시 형식에서 모터 모듈은 DC 버스 전력을 모터를 구동하는 데 필요한 가변 주파수, 가변 전압 AC 공급으로 변환하는 IGBT 인버터 단계를 수용합니다.

모터의 동적 성능 — 속도 정확도, 토크 응답, 위치 결정 정밀도 —는 이 보드에서 생성된 게이트 드라이브 신호의 품질에 직접적으로 의존합니다. 잘못된 스위칭 타이밍은 손실을 증가시키고 모터 제어 정밀도를 감소시킵니다.

IGD2/R4라는 명칭은 R4 폼 팩터의 2세대 IGD (인버터 게이트 드라이버) 보드임을 나타냅니다.

TIM 명칭은 열 인터페이스 재료 어셈블리 유형을 나타내며, S120 전력 블록 내의 어셈블리 구성을 확인합니다.

310A에서 이 보드는 400V 시스템에서 160kW 범위의 모터 모듈에 사용됩니다. 이는 대형 공작 기계, 압출기 라인, 제지 기계 및 중공업 공정 애플리케이션에서 볼 수 있는 드라이브입니다.

주요 사양

IGD2/R4 — 2세대 게이트 드라이브 아키텍처

IGD 명칭은 Siemens의 S120 전력 블록 아키텍처 내의 IGBT 게이트 드라이브 기능을 나타냅니다. 1세대 IGD 보드 (IGD1)는 저전류 전력 블록에 사용되었습니다.

2세대 — IGD2 —는 IGBT 기술의 발전과 더 높은 전류 수준에서의 게이트 드라이브 요구 사항을 반영한 설계 개선을 도입했습니다.

게이트 드라이브 보드는 저전압 제어 신호와 고전압 전력 스위칭의 경계에서 작동합니다.

제어 장치는 3상 인버터 브리지의 6개 IGBT 각각에 대해 수 킬로헤르츠의 디지털 PWM 스위칭 패턴 — 즉, 온/오프 명령 시퀀스 —를 생성합니다. A5E36717797은 이러한 명령을 수신하여 실제로 IGBT를 스위칭하는 게이트 드라이브 펄스로 변환합니다.

이 변환은 간단하지 않습니다. IGBT 게이트는 켜지기 위해 특정 전하가 필요합니다. 게이트 드라이브는 원하는 스위칭 속도를 달성하기 위해 충분히 빠르게 이 전하를 공급해야 하며, 과도한 전압 오버슈트를 유발하지 않아야 합니다. 꺼질 때 게이트 드라이브는 제어된 속도로 게이트 전하를 제거해야 합니다. 너무 빠르면 컬렉터-이미터 전압이 위험하게 스파이크하고, 너무 느리면 스위칭 손실이 증가합니다.

IGD2/R4 보드의 게이트 드라이브 회로는 인터페이스하는 310A IGBT 모듈에 대해 특별히 최적화되어 있으며, 실제 장치 특성에 대한 이러한 상충되는 요구 사항의 균형을 맞춥니다.

전류 감지 및 보호

게이트 드라이브 외에도 A5E36717797은 모터 위상 전류 측정을 처리합니다. 전력 블록의 전류 센서는 각 위상의 순간 모터 전류에 비례하는 아날로그 신호를 생성합니다.

보드는 이러한 신호를 처리하고 ADC 변환을 수행하며 디지털 전류 값을 제어 장치로 전송합니다. 이 피드백은 CNC 전류 제어 루프의 핵심입니다. 컨트롤러는 이를 사용하여 벡터 제어의 토크 생성 전류 구성 요소를 계산합니다.

보드는 또한 하드웨어 수준의 IGBT 보호를 구현합니다.

IGBT가 켜질 때 전압 (VCE)이 거의 0으로 떨어지지 않으면 — 이는 단락 또는 과부하 조건을 나타냅니다 — 보드는 마이크로초 내에 이를 감지하고 하드웨어 차단을 주장합니다.

이 과포화 보호는 소프트웨어보다 빠르게 응답하여 IGBT가 고장나기 전에 게이트 신호를 차단합니다. 310A에서 제어되지 않은 고장 전류 이벤트에 저장된 에너지는 상당합니다.

A5E36717797의 보호 회로는 안전에 중요한 기능입니다.

TIM 어셈블리 및 설치

A5E36717797 설명의 TIM 명칭은 이 전력 블록 변형에 사용되는 열 인터페이스 재료 어셈블리 유형을 나타냅니다. IGBT 모듈은 작동 중에 상당한 열을 발생시킵니다. 310A에서는 방열판과 IGBT 모듈 및 방열판 사이의 열 인터페이스에 대한 열 부하가 상당합니다.

TIM 어셈블리는 IGD 보드 어셈블리와 IGBT 모듈 사이의 열 인터페이스가 일관된 열 접촉을 유지하도록 합니다.

A5E36717797을 교체할 때 이 전력 블록 유형에 대한 Siemens의 서비스 지침에 따라 열 인터페이스 재료를 올바르게 적용해야 합니다.

잘못된 TIM 적용은 IGBT-방열판 인터페이스의 열 저항에 영향을 미치며, 보드가 올바르게 작동하더라도 조기 열 고장을 유발할 수 있습니다.

이 작업에 대한 안전 예방 조치는 모든 S120 섀시 드라이브 서비스와 동일합니다. AC 주 전원 완전 절연, 최소 5분 DC 버스 방전 대기 시간, 접근 전 DC 버스가 50V 미만인지 확인, 게이트 드라이브 보드에 대한 ESD 처리.

자주 묻는 질문

Q1: 310A S120 섀시 모터 모듈에서 부분 부하 시 반복적인 F30001 과전류 고장이 발생합니다. 모터와 케이블은 정상으로 확인되었습니다. A5E36717797이 원인일 수 있습니까?

모터와 케이블이 정상인 상태에서 부분 부하 시 F30001이 발생하는 것은 IGD2/R4 보드의 전류 감지 오프셋 드리프트 또는 병렬 IGBT 장치 (장착된 경우) 간의 불균등한 전류 공유를 유발하는 IGBT 게이트 드라이브 불균형을 시사합니다.

전류 감지 고장은 실제 전류가 한계에 도달하기 전에 트립을 유발하는 인위적으로 높은 측정 전류를 생성합니다. 보드의 전류 감지 커넥터를 검사하고 모터 부하 없이 고장을 재설정해 보세요. 0 전류에서 F30001이 지속되면 A5E36717797의 전류 감지 부분이 고장난 것입니다.

Q2: A5E36717797 보드를 교체한 후 S120 모터 모듈에서 시작 시 F30015 (위상 실패) 경보가 표시됩니다. 무엇을 확인해야 합니까?

IGD 보드 교체 후 F30015는 일반적으로 새 IGD2/R4 보드와 IGBT 모듈 사이의 게이트 드라이브 커넥터 중 하나가 완전히 장착되지 않았음을 나타냅니다. 한 위상의 게이트 드라이브 출력이 누락되었거나 간헐적이어서 컨트롤러가 위상 실패로 감지하는 불균형 출력을 생성합니다.

전원을 끄고 DC 버스를 방전시킨 다음 A5E36717797과 IGBT 게이트 단자 사이의 모든 커넥터를 다시 확인하십시오.

전류 감지 커넥터 장착도 확인하십시오.

Q3: A5E36717797 (310A)와 근처 부품 A5E36717799 (380A) 간의 기능적 차이는 무엇입니까? 380A 보드가 310A 애플리케이션을 대체할 수 있습니까?

이들은 다른 IGBT 모듈 사양에 맞춰진 다른 보드입니다. 310A 및 380A 보드는 각 전류 등급에 사용되는 다른 IGBT 장치에 최적화된 게이트 드라이브 매개변수 — 게이트 저항 값, 게이트 전압 레벨 및 과포화 임계값 설정 —에서 다릅니다. 310A 전력 블록에 380A 게이트 드라이브 보드를 설치하면 잘못된 스위칭 동작, 스위칭 손실 증가 및 잠재적으로 잘못된 보호 임계값이 발생합니다.

310A 모터 모듈에는 A5E36717797만 사용해야 합니다.

Q4: A5E36717797은 TIM 유형으로 설명됩니다. 비 TIM 전력 블록 변형에 비해 설치 시 이것이 무엇을 의미합니까?

TIM (열 인터페이스 재료) 명칭은 IGD 보드 어셈블리와 IGBT 모듈 사이의 열 인터페이스가 특정 열 컴파운드 또는 패드 구성을 사용함을 나타냅니다.

설치 중에 IGBT 모듈 표면에서 오래된 열 재료를 완전히 제거해야 하며, Siemens의 서비스 절차에 따라 새로운 열 인터페이스 재료를 적용하여 새 보드를 결합해야 합니다.

불충분하거나 잘못 적용된 TIM은 IGBT와 방열판 사이의 열 저항을 증가시켜, 보드가 올바르게 작동하더라도 부하 시 조기 과열 고장을 유발할 수 있습니다.

Q5: 310A S120 섀시 모터 모듈에서 반복적인 IGBT 고장이 발생했습니다. IGBT를 교체한 후 A5E36717797도 교체해야 합니까?

예. IGBT 고장 — 특히 과전류 또는 IGBT 과포화 고장으로 인한 고장 —은 게이트 드라이브 보드를 IGBT를 손상시킨 것과 동일한 전기적 스트레스 이벤트에 노출시킵니다.

A5E36717797의 과포화 보호 회로는 고장을 감지하고 올바르게 차단했을 수 있지만, 고장 이벤트 중의 과도 에너지는 즉각적인 육안 고장을 유발하지 않는 게이트 드라이브 보드의 구성 요소를 손상시킬 수 있습니다.

IGBT 모듈과 A5E36717797 게이트 드라이브 보드를 동시에 교체하는 것이 올바른 절차입니다. 이는 손상된 보드에서 잠재적으로 손상된 게이트 드라이브 파형에 새 IGBT가 노출되지 않도록 합니다.
