| 원래 장소 | 독일 |
| 브랜드 이름 | SIEMENS |
| 인증 | CE ROHS |
| 모델 번호 | A5E00714561 |
부품 번호: A5E00714561
GWE 내부 참조: GWE:A5E00714561
제조업체: Siemens AG — Gerätewerk Erlangen (GWE), Germany

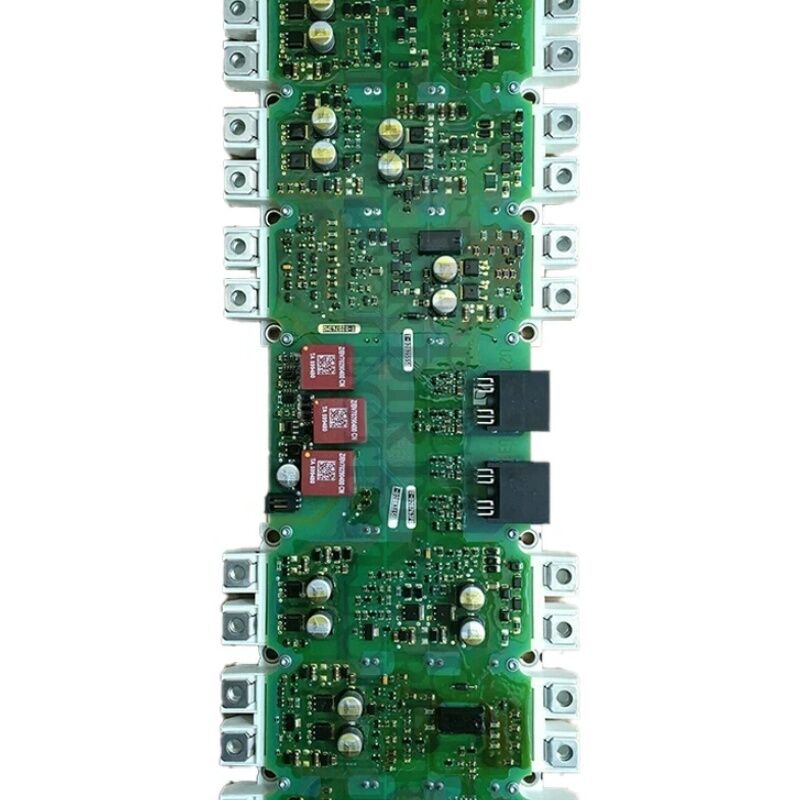

제품 유형: 전력 블록 수리 부품 — IGD2/R4 IGBT 게이트 드라이버 보드 (IGBT 모듈 포함)
A5E00714561은 SINAMICS 전력 블록 수리 어셈블리입니다. 380A IGBT 모듈(FS300R12KE3-S1)과 함께 제공되는 완전한 IGD2/R4 게이트 드라이버 보드로, SINAMICS S120, G120 및 G150 섀시 드라이브 전력 블록 수리에 사용됩니다.
이 어셈블리는 인버터 섹션의 지능과 스위칭 전력을 단일 교체 가능 장치에 모두 포함합니다. IGD2/R4 게이트 드라이버 보드는 게이트 드라이브 펄스, 전류 측정 및 하드웨어 보호를 제공하며, FS300R12KE3-S1 IGBT 모듈은 DC 버스 에너지를 제어된 모터 전류로 변환하는 고전력 스위칭 장치입니다.
전체 어셈블리 명칭인 IGD2/R4/480V/380A는 드라이브의 전압 등급(480V AC 입력, 약 650V DC 버스 출력), 정격 출력 전류(380A) 및 게이트 드라이버 보드 세대(IGBT 게이트 드라이버 2세대 IGD2, R4 폼 팩터)를 나타냅니다. 480V 및 380A에서 이 전력 블록은 200~250kW 등급의 SINAMICS 섀시 드라이브 모터 모듈에 사용됩니다. 이 전력 레벨은 대형 펌프 드라이브, 압축기 스테이션, 압출기 라인, 대형 팬 및 중장비 산업 공정 애플리케이션에서 찾을 수 있습니다.
이 장치는 원래 공인 Siemens 서비스 파트너를 위해 특별히 수리 부품으로 공급되었습니다. 이 장치는 이러한 대형 드라이브 장치의 전력 블록 교체를 위한 현장 서비스 어셈블리로 나열됩니다.
부품의 내부 참조에 있는 GWE 접두사는 Gerätewerk Erlangen 제조 시설에서 생산되었음을 확인합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A5E00714561 |
| GWE 참조 | GWE:A5E00714561 |
| 제조업체 | Siemens AG (GWE Erlangen) |
| 제품 유형 | IGD2/R4 게이트 드라이버 보드 + IGBT 모듈 (전력 블록 수리) |
| 전압 등급 | 480V AC |
| 전류 등급 | 380A |
| IGBT 모듈 | FS300R12KE3-S1 (380A / 400V AC) |
| 치수 | ~510 × 190 × 60 mm |
| 호환 드라이브 | SINAMICS S120, G120, G150 |
| 생산 상태 | 단종 |
| 원산지 | 독일 |
IGD2(2세대 IGBT 게이트 드라이버)는 IGBT 전력 모듈 위에 직접 장착되는 회로 기판으로, 드라이브의 제어 장치와 전력 트랜지스터 간의 완전한 인터페이스를 제공합니다.
IGD2/R4 보드는 전력 블록에서 세 가지 별도의 기능을 수행합니다:
게이트 드라이브 생성. 제어 장치(CU320, CU310 등)는 3상 인버터 브리지의 6개 IGBT 위치에 대한 PWM 스위칭 명령을 생성합니다. IGD2 보드는 이러한 명령을 수신하여 IGBT 게이트를 실제로 스위칭하는 전압 및 전류 펄스로 변환합니다.
게이트 드라이브는 정확한 타이밍, 올바른 게이트 전압 레벨 및 제어된 상승 시간을 필요로 합니다. 이러한 특성은 FS300R12KE3-S1 IGBT 모듈에 맞춰 특별히 조정되었습니다.
전류 측정. IGD2 보드는 또한 전력 블록의 센서에서 오는 모터 위상 전류 측정 신호를 처리합니다.
이러한 아날로그 측정값은 디지털 데이터로 변환되어 드라이브의 벡터 제어 알고리즘에 대한 전류 피드백으로 제어 장치로 전송됩니다.
여기서의 정확도는 토크 제어 정밀도를 결정합니다.
하드웨어 보호. 드라이브에서 가장 빠른 보호 기능인 IGBT 포화 감지는 마이크로초 단위로 응답하며 IGD2 보드에 구현됩니다.
IGBT가 켜질 때 컬렉터-이미터 전압(VCE)이 정상적으로 떨어지지 않으면 IGD2는 턴온 이벤트 내에서 이를 감지하고 즉시 모든 게이트 펄스를 제거합니다.
어떤 소프트웨어 루프도 이 응답 속도를 따라갈 수 없으며, 380A에서 이 보호 기능은 고장 조건에서 IGBT 파괴에 대한 주요 방어 수단입니다.
FS300R12KE3-S1은 1200V 장치 전압 등급에서 300A(380A 피크 가능)로 정격된 완전한 3상 IGBT 브리지 모듈로, DC 버스 전압이 약 650~700V인 480V AC 드라이브 애플리케이션에 적합합니다.
이 모듈은 단일 물리적 패키지에 3상 인버터의 6개 IGBT를 모두 수용합니다.
이 IGBT 모듈은 A5E00714561 어셈블리가 기반으로 구축되는 것입니다.
IGD2/R4 게이트 드라이버 보드는 FS300R12KE3-S1의 게이트 요구 사항에 맞춰 특별히 설계되었습니다. 이 특정 IGBT의 게이트 커패시턴스, 필요한 게이트 전압 레벨 및 스위칭 속도 특성이 게이트 드라이버 회로 설계를 결정합니다.
A5E00714561 어셈블리가 설치될 때, IGBT 모듈과 그에 맞는 게이트 드라이버가 함께 교체되어 게이트 드라이브 회로가 항상 구동하는 전력 장치에 대해 올바르게 최적화되도록 합니다.
A5E00714561은 원래 Siemens 공인 서비스 파트너가 설치하도록 지정되었습니다.
이는 섀시 형식 SINAMICS 드라이브의 전력 블록 수준에서 작업하는 안전 요구 사항을 반영합니다.
모든 전력 블록 서비스 작업 전에 다음 조건을 확인해야 합니다. AC 주 전원 공급 장치가 분리되고 잠겨 있어야 합니다. DC 버스가 50V 미만으로 방전되었는지 확인해야 합니다(분리 후 최소 5분 대기, 측정으로 확인). IGD2 게이트 드라이버 보드를 취급하기 위한 완전한 ESD 예방 조치를 취해야 합니다.
교체 어셈블리를 설치할 때, Siemens에서 지정한 절차에 따라 IGBT 모듈의 열 인터페이스 재료를 방열판 접촉면에 도포해야 합니다. 잘못되거나 누락된 열 인터페이스 컴파운드는 IGBT-방열판 접합부의 열 저항을 증가시켜 물리적으로 올바르게 설치되었더라도 부하 시 IGBT 과열을 유발합니다.
Q1: SINAMICS 드라이브가 최대 부하에서 F30022(IGBT 과열)를 표시합니다. 드라이브의 방열판은 만져보면 시원합니다. A5E00714561 전력 블록 어셈블리가 결함의 원인일 수 있습니까?
방열판이 시원한 상태에서 F30022가 발생하는 것은 IGD2 보드의 IGBT 온도 센서가 잘못 읽고 있음을 강력히 시사합니다. 센서 자체 또는 IGD2와의 연결이 결함이 있어 인위적으로 높은 온도 판독값을 생성합니다.
또는 IGBT 모듈과 방열판 사이의 열 인터페이스 재료가 누락되었거나 잘못 도포되어 실제 국부적인 과열이 발생했지만 방열판 본체에는 아직 도달하지 않았을 수 있습니다.
센서 결함으로 결론 내리기 전에 열 인터페이스 재료의 상태를 점검하십시오.
Q2: A5E00714561 전력 블록을 교체한 후, 드라이브 결함 F30001(과전류)이 무부하 상태에서 첫 번째 실행 시 즉시 트리거됩니다. 가능한 원인은 무엇입니까?
전력 블록 교체 후 첫 번째 실행 시 즉시 F30001이 발생하는 것은 일반적으로 새 IGD2 보드의 전류 측정 오프셋 문제를 나타냅니다.
드라이브의 전류 조절은 측정된 모터 전류를 피드백으로 사용합니다. 새 보드의 전류 측정 오프셋으로 인해 드라이브는 정지 상태에서도 전류가 감지됩니다.
드라이브의 전류 오프셋 매개변수를 확인하고 드라이브 펌웨어가 지원하는 경우 전류 측정 보정 루틴을 실행하십시오.
또한 새 IGD2 보드의 전류 센서 커넥터가 완전히 장착되었는지 확인하십시오.
Q3: A5E00714561은 후속 제품이 있는 단종 제품으로 나열됩니다. 새로운 전력 블록 교체에 어떤 후속 부품을 사용해야 합니까?
SINAMICS 제품군의 IGD2/R4 480V/380A 전력 블록 수리에 대한 후속 부품은 A5E36717xxx 시리즈의 IGD2 수리 부품으로, 동일하거나 더 높은 전류의 IGBT 모듈에 대한 차세대 게이트 드라이버 보드 어셈블리를 나타냅니다.
후속 부품 매핑은 설치된 드라이브의 특정 생산 상태에 따라 달라지므로, 드라이브의 일련 번호와 현재 Siemens 예비 부품 데이터베이스에 대해 정확한 후속 부품 번호를 확인하십시오.
Q4: A5E00714561 전력 블록 어셈블리를 380A/480V의 모든 SINAMICS 섀시 드라이브에 사용할 수 있습니까, 아니면 특정 모터 모듈 변형에만 해당됩니까?
A5E00714561은 R4 폼 팩터의 FS300R12KE3-S1 IGBT 모듈을 사용하는 SINAMICS 모터 모듈 변형에 특화되어 있습니다.
모든 380A/480V SINAMICS 모터 모듈이 동일한 IGBT 모듈 유형 또는 동일한 R4 폼 팩터를 사용하는 것은 아닙니다. 다른 생산 상태 및 전력 모듈 변형은 다른 IGBT 장치를 사용할 수 있습니다.
설치 전에 항상 설치된 모터 모듈의 일련 번호 및 생산 상태를 A5E00714561의 적용 가능성 표와 교차 참조하십시오.
Q5: 드라이브의 IGBT 모듈이 단락으로 고장났습니다. IGD2 게이트 드라이버 보드도 손상될 가능성이 있으며 IGBT와 함께 교체해야 합니까?
예. IGBT가 단락으로 고장날 때, 고장 전류 경로는 게이트 회로를 포함합니다. IGD2 보드의 게이트 드라이버 회로는 고장 과도 에너지를 흡수하며, 이는 보드가 손상되지 않은 것처럼 보이더라도 게이트 드라이버 IC, 옵토커플러 또는 게이트 저항을 손상시킬 수 있습니다.
IGBT 단락이 발생한 드라이브에 IGD2 게이트 드라이버 보드를 교체하지 않고 새 IGBT 모듈을 설치하면, 손상된 게이트 드라이브 파형으로 인해 새 IGBT가 즉시 재고장될 위험이 있습니다.
A5E00714561은 두 구성 요소를 모두 수리 어셈블리로 함께 공급하여 이를 올바르게 해결합니다.
