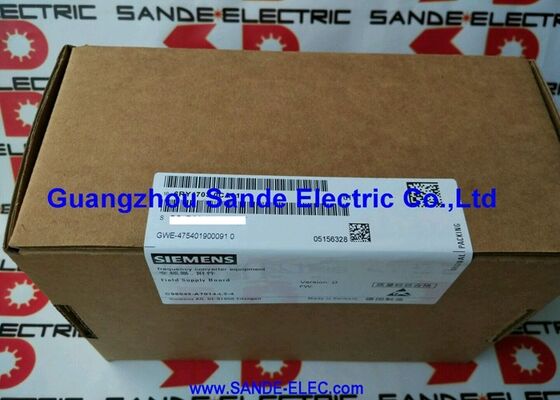

판 6RY1703-0CA01 C98043-A7014-L2 6RY17030CA01 C98043A7014L2 6RY17O3-OCAO1 C98O43-A7O14-L2 6RY1 703-0CA01

시멘스 6RY1703-0CA01

시장 주문 번호:6RY1703-0CA01

내부 부품:C98043-A7014-L2 (변수 -4)

제조사:시멘스 AG (독일)

제품 종류:현장 공급 보드 (Field Supply Board)

모터 필드 를 제어 함

6RY1703-0CA01은 SIMOREG DC-MASTER 6RA70 DC 드라이브의 필드 공급 보드입니다. 그것의 기능은 DC 모터의 필드 와일링을 통해 DC 전류를 생성하고 조절하는 것입니다.현장 전류는 흥분 전류라고도 불립니다. 모터에서 자기 흐름을 설정합니다.올바른 필드 흥분 없이는 armature 전류가 효율적으로 토크를 생성 할 수 없으며 기본 속도 이상으로 필드 약화도 불가능합니다.

보드는 입력 AC 공급을 조절 DC 필드 출력으로 변환하기 위해 단相 반 제어 티리스터 브릿지를 사용합니다.CUD1 제어판은 필드 공급판에 발사 명령을 전송, 필드 약화 동작에서, 필드 전류는 속도가 기본 속도 이상으로 증가함에 따라 점차 감소한다.

드라이브 범위 및 응용

6RY1703-0CA01 (C98043-A7014-L2) 는 표준 460V에서 140A에서 510A 전류 범위의 6RA70 드라이브에 서비스를 제공합니다. 더 작은 드라이브 (15A ∼ 100A) 는 다른 필드 공급 보드 변종을 사용합니다.매우 큰 드라이브 (850A 이상) 는 다른 C98043-A7004 구성 요소 지정과 별도의 고전 필드 공급 보드를 사용합니다..

필드 공급 보드 교체 주문하기 전에 항상 드라이브의 armature의 현재 등급을 등급판에서 확인하십시오.

주요 사양

FAQ

Q1: SIMOREG는 F038 (현장 전류가 너무 낮다) 또는 모터가 속도 명령 없이 고속으로 작동하는 것을 보여줍니다. 현장 공급 보드가 잘못 될 가능성이 있습니까?

F038 및 통제되지 않은 초고속은 필드 흥분 손실 또는 감소의 고전적 증상입니다. 고장 된 필드 공급 보드는 낮은 필드 전류 또는 부재로 이어집니다.클램프 미터로 모터 터미널에서 실제 현장 전류를 측정하여 확인현장 공급 전압이 C98043-A7014-L2로 표시되는 현장 전류가 없거나 상당히 낮습니다.

Q2: 6RY1703-0CA01는 850A ∼ 1660A 드라이브의 필드 공급 보드와 교환 가능합니까?

번호 850A?? 1660A 드라이브는 C98043-A7004-L1 (계열 번호 6RY1703-0EA01) 를 사용하고, 별도의 고전류 변종이다. C98043-A7014-L2는 140A?? 510A 범위에만 지정되어 있습니다.잘못된 변수를 설치하면 잘못된 현장 전류 조절이 발생합니다..

Q3: CUD1 매개 변수에 영향을 미치지 않고 현장 공급 보드를 교체 할 수 있습니까?

네. 현장 공급 보드 드라이브 매개 변수를 저장하지 않습니다. 모든 설정은 CUD1에 거주합니다. 교체 6RY1703-0CA01를 설치 한 후,CUD1는 즉시 기존 현장 전류 파라미터 설정을 사용하여 새로운 보드를 제어.

Q4: 현장 공급 보드는 모터 단열 고장 후 손상되었습니다. 대체 장치를 장착하기 전에 무엇을 확인해야합니까?

모터 단열 고장이 현장 회로에서 단전으로 인해 현장 공급 보드를 과압할 수 있습니다.모터 필드 와일딩에 절연 저항 테스트를 수행합니다.필드 와일딩 단열이 손상되면, 모터 결함을 해결하지 않고 보드만 수리하면 반복 손상이 발생할 수 있습니다.

Q5: 6RY1703-0CA01의 출처는 어디인가요?

SIMOREG DC 드라이브 예비 부품 전문가는이 현장 공급 보드에 대한 교환 재고를 보유하고 있습니다. 모든 소스 보드 일치에 부품 지정 (C98043-A7014-L2) 을 확인합니다.장 전류가 사양에 해당하는지 확인하기 위해 설치 후 클램프 미터로 테스트.
