부품 번호: C98043-A7014-L2
제조사: Siemens AG (독일)
제품 유형: 필드 공급 보드 — DC 모터 여자 제어 (DC 속도 여자)
제품군: SIMOREG DC 드라이브 시리즈
기능: 분리 여자 DC 모터 필드 권선에 대한 제어 DC 전압 공급
생산 상태: 제조사 단종
원산지: 독일

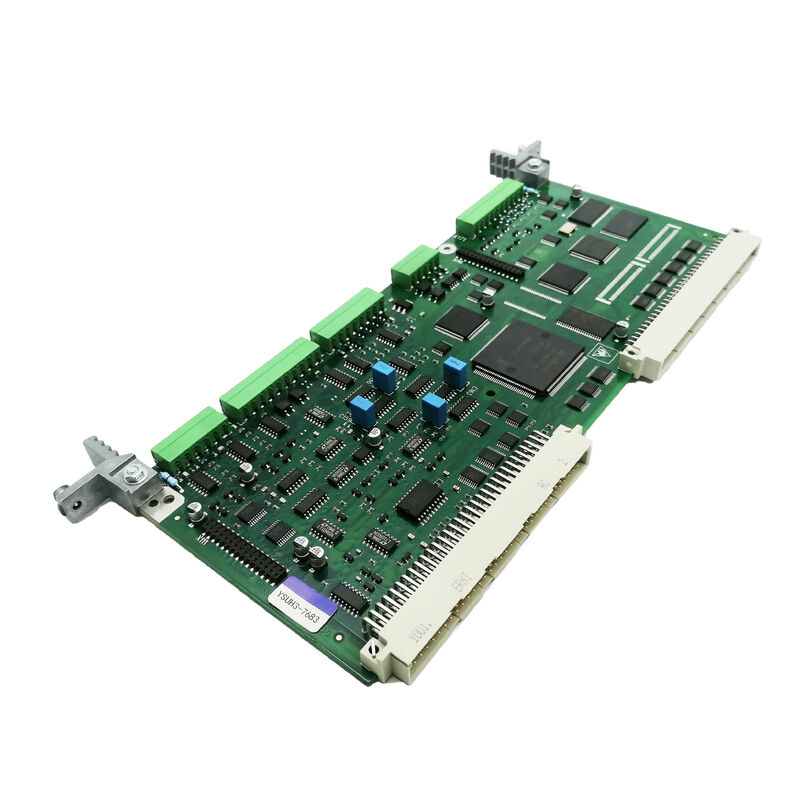

C98043-A7014-L2는 Siemens SIMOREG DC 드라이브 시스템용 DC 필드 공급 (여자) 보드입니다. 이 보드는 분리 여자 DC 모터의 필드 권선에 제어된 직류를 공급하여 모터가 전기자 전류로부터 토크를 생성하는 데 필요한 자기 플럭스를 설정하고 조절합니다.
정상적으로 작동하는 필드 공급 보드 없이는 전기자 공급 상태에 관계없이 분리 여자 DC 모터를 여자할 수 없으며, 드라이브는 전기자 작동을 시도하기 전에 필드 손실 오류가 발생합니다.
A7014 시리즈 필드 공급 보드는 SIMOREG C98043 보드 제품군 내에서 특정 위치를 차지합니다.
C98043 시리즈는 더 큰 전력 범위의 SIMOREG 컨버터 구성에 사용되며, 여기서 전기자 전류가 상당하고 필드 공급 보드는 이에 맞게 설계되었습니다.
A7014 명칭 내의 L2 접미사는 이 특정 설계 세대를 식별하며, 이 생산 단계에 적합한 부품 선택 및 회로 개선을 통합합니다.
DC 모터 속도 제어는 두 가지 별개의 변수에 따라 작동합니다. 토크를 제어하는 전기자 전류와 플럭스를 제어하는 필드 전류입니다. 기준 속도 이하에서는 필드 전류가 정격 값으로 유지되며 속도는 전기자 전압을 통해 제어됩니다.
기준 속도 이상 — 필드 약화 범위 —에서는 최대 토크가 감소된 상태에서 더 높은 회전 속도를 허용하기 위해 필드 전류가 점진적으로 감소합니다.
C98043-A7014-L2는 기준 속도 이하에서는 전체 필드를 유지하고 기준 속도 이상에서는 제어된 필드 감소를 실행하는 두 가지 필드 제어 모드를 모두 실행하는 보드입니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | C98043-A7014-L2 |
| 제조사 | Siemens AG |
| 제품 유형 | 필드 공급 보드 (DC 속도 여자) |
| 제품군 | SIMOREG DC 드라이브 |
| 기능 | 모터 필드 권선에 대한 제어 DC 공급 |
| 제어 | 필드 전류 조절 + 필드 약화 |
| 생산 상태 | 단종 |
| 원산지 | 독일 |
분리 여자 DC 모터는 회전 부분의 전기자 권선과 고정 프레임의 필드 권선이라는 두 개의 전기적으로 독립적인 권선을 가지고 있습니다.
필드 권선은 상대적으로 전류가 낮지만 인덕턴스가 높습니다. 필드 회로의 시정수 때문에 공급이 켜진 후 필드 전류가 완전히 설정되는 데 몇 초가 걸릴 수 있습니다.
C98043-A7014-L2에는 AC 공급을 필드 권선에 대한 제어 DC 출력으로 변환하는 사이리스터 브리지와 이 출력을 조절하는 제어 전자 장치가 포함되어 있습니다.
필드 전류 루프는 실제 필드 전류를 측정하여 보드의 조절기로 피드백하는 전류 변압기 또는 션트를 통해 닫힙니다. 조절기는 사이리스터 점호 각도를 조정하여 명령된 필드 전류를 정확하게 유지합니다.
필드 전류의 이러한 폐쇄 루프 제어는 정확한 필드 약화를 가능하게 합니다. 속도가 기준 속도 이상으로 상승하면 CUD1 컨트롤러는 감소된 필드 전류 설정값을 명령합니다.
C98043-A7014-L2는 필드 전류를 설정값에 맞게 부드럽게 감소시켜 모터가 더 가속될 수 있도록 합니다.
보드의 응답 시간과 조절 정확도는 드라이브가 기준 속도 지점을 통과하는 부드러움과 필드 약화 프로파일을 얼마나 정확하게 따르는지에 직접적인 영향을 미칩니다.
필드 공급 보드의 가장 안전 중요 기능은 필드 손실 감지입니다. 보드 고장, 필드 권선 고장 또는 필드 공급 실패로 인해 필드 전류가 0으로 떨어지거나 필드 손실 임계값 이하로 떨어지면 모터는 자기 플럭스를 잃습니다.
활성 전기자 공급에 연결된 플럭스가 없는 모터는 효과적인 전류 제어 없이 가속될 수 있으며 잠재적으로 위험한 속도에 도달할 수 있습니다.
C98043-A7014-L2는 필드 전류를 지속적으로 모니터링합니다.
감지된 필드 손실은 드라이브의 보호 체인을 통해 즉각적인 전기자 트립을 유발하여, 폭주 조건이 발생하기 전에 전기자 공급을 제거합니다.
이 보호 기능은 소프트웨어 루프보다 빠르게 응답합니다. 이는 메인 제어 프로세서와 독립적으로 작동하는 하드웨어 모니터링으로 구현됩니다.
C98043-A7014-L2는 Siemens에서 단종되었습니다. 더 이상 Siemens의 활성 제품 채널을 통해 사용할 수 없습니다. 애프터마켓 — 테스트된 예비 보드를 보유한 전문 DC 드라이브 수리 회사 —가 주요 공급원입니다.
보드는 일반적으로 보증과 함께 리퍼비시 및 기능 테스트 완료 상태로 공급됩니다. 조달 시 L2 및 L1 시리즈는 회로 구성이 다를 수 있으므로 설치된 보드의 라벨과 L-변형(이 경우 L2)을 확인하십시오.
Q1: SIMOREG 드라이브가 시작 시 즉시 오류 F036 (필드 전류 조절기 편차가 너무 큼)을 표시합니다. 모터 필드 권선 저항을 측정했으며 사양 내에 있습니다. C98043-A7014-L2가 오류의 원인일 수 있습니까?
필드 권선이 정상임을 확인한 경우, 시작 시 F036 오류는 필드 공급 또는 측정 회로를 나타냅니다. C98043-A7014-L2의 입력 단자에서 AC 공급 전압을 확인하고 필드 퓨즈가 손상되지 않았는지 확인하십시오.
공급 및 퓨즈가 양호한 경우, 보드의 출력에서 필드 전류 측정 신호를 확인하십시오. 개방 또는 결함이 있는 측정 경로는 실제 값 0을 읽게 되어 조절기가 최대 편차로 해석합니다.
측정이 정상인 경우, A7014-L2의 사이리스터 브리지에 불충분하거나 0의 필드 전류를 생성하는 장치가 고장났을 수 있습니다.
Q2: C98043-A7014-L2는 "DC 속도 여자 보드"로 설명됩니다. 이 맥락에서 "DC 속도 여자"는 무엇을 의미합니까?
"DC 속도 여자"는 DC 모터에 제어된 DC 여자 전류를 공급하는 기능을 의미합니다. DC 모터 용어에서 "여자"라는 용어는 모터의 필드 극의 자화를 의미합니다.
DC 모터의 속도 제어는 전기자 전류(토크)와 필드 전류(플럭스/속도) 모두에 의존합니다.
필드 공급 보드 — "속도 여자" 보드 —는 특히 기준 속도 이상의 필드 약화 범위에서 필드 전류를 관리하여 속도 제어에 직접 참여합니다.
Q3: C98043-A7014-L2를 C98043-A7004-L2 (표준 6RA70 드라이브용 필드 공급 보드)로 교체할 수 있습니까?
아니요. A7014 및 A7004 시리즈 필드 공급 보드는 서로 다른 드라이브 플랫폼을 위한 별개의 제품입니다. A7004 시리즈는 표준 SIMOREG 6RA70 드라이브에 사용되는 반면, A7014 시리즈는 더 큰 SIMOREG 컨버터 구성에 사용됩니다.
전류 정격, 회로 설계 및 물리적 폼 팩터가 다릅니다. 항상 설치된 보드와 일치하는 정확한 시리즈 및 변형을 사용하십시오.
A7014 위치에 더 낮은 정격의 A7004를 설치하면 필드 전류 용량이 부족하고 보드 손상이 발생할 수 있습니다.
Q4: C98043-A7014-L2를 교체한 후 필드 전류가 존재하지만 속도 변경 중에 느리고 진동하는 응답을 보입니다. 무엇을 조정해야 합니까?
진동하는 필드 전류 응답은 CUD1의 필드 전류 조절기 이득과 모터의 필드 회로 인덕턴스/저항 특성 간의 불일치를 나타냅니다. 대형 DC 모터의 필드 회로 시정수는 몇 초가 될 수 있습니다.
보드 교체 후 조절기 이득이 다시 입력되지 않았거나 원래 시운전 데이터와 비교하여 확인되지 않은 경우, 모터와 일치하지 않을 수 있습니다. CUD1의 필드 조절기 매개변수에 액세스하여 원래 값 또는 모터의 필드 권선 사양과 일치하는지 확인하십시오.
자동 튜닝 시퀀스(펌웨어 버전이 지원하는 경우)는 이득을 다시 계산합니다.
Q5: 드라이브는 필드 공급 보드가 최대 신뢰성을 가져야 하는 연속 압연 공정에 있습니다. 단종된 C98043-A7014-L2에 비해 신뢰성을 향상시킬 수 있는 최신 후속 제품이 있습니까?
드라이브 현대화를 기꺼이 진행하려는 설치의 경우, SINAMICS DCM (DC Master)은 고성능 DC 모터 속도 제어를 위한 Siemens의 현재 플랫폼입니다. SINAMICS DCM은 필드 공급을 내부 기능으로 통합하므로 유지 관리할 별도의 필드 공급 보드가 없습니다.
기존 SIMOREG 하드웨어를 유지하는 것을 선호하는 현장의 경우, 계획된 가동 중단 시 필드 공급 보드를 예방적으로 교체하는 것 — 서비스 중 고장 전에 —이 최상의 신뢰성 전략이며, 검증된 애프터마켓 C98043-A7014-L2를 예비품으로 사용합니다.
