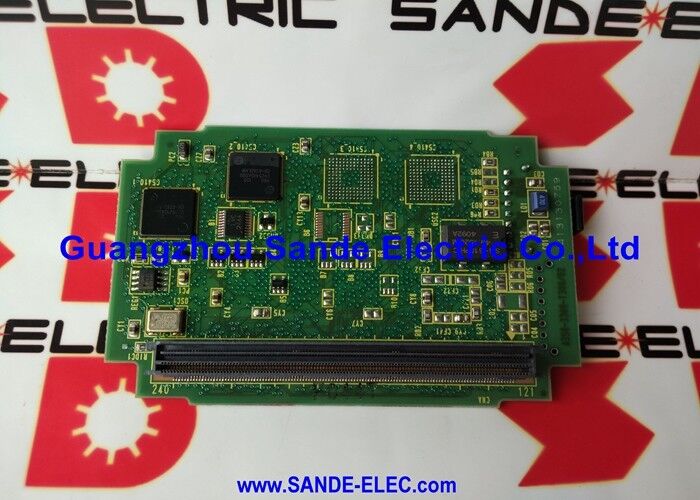

부문 번호:A20B-3300-0392

제조사:FANUC Ltd (일본)

제품 종류:4축 i-B 시리즈 서보 모듈 ‧ 플러그인 PCB

하나의 카드에서 4축 서보 제어

A20B-3300-0392는 i-B 시리즈 CNC에 대한 FANUC의 4축 FSSB 서보 모듈입니다.또는 21i 모델 B 본보드 및 하나의 FSSB 광섬유 채널을 통해 CNC의 서보 제어 기능을 네 축으로 확장모듈이 관리하는 각 축은 CNC에서 위치 및 속도 명령을 받고, FSSB 버스를 통해 인코더 피드백을 처리하고, 폐쇄 루프 서보 제어에 대한 실시간 위치 데이터를 반환합니다.

"i-B" 명칭은 이 모듈을 모델 B 세대의 구성 요소로 식별합니다. 원래 모델 A 보드의 후계자인 FANUC i 시리즈 플랫폼의 두 번째 하드웨어 세대입니다.모델 B 아키텍처는 세르보 컨트롤을 통합하는 높은 밀도 플러그인 형식을 사용합니다., FSSB 인터페이스, 그리고 메인 보드 어셈블리에 CPU 프로세서, 그래픽 컨트롤러, 메모리 모듈 (SRAM, DRAM, FROM) 와 함께 장착되는 컴팩트 카드에서 신호 처리.

전형적인 16i/18i/21i 모델 B 제어 장치에서, A20B-3300-0392는 여러 플러그인 모듈 중 하나로 전체 CNC 제어 단위를 구성합니다.그것의 FSSB 채널은 보드의 광학 커넥터에 광섬유 케이블을 통해 서보 증폭기 체인 연결.

A20B-3300 시리즈 맥락

A20B-3300 시리즈는 i 시리즈 CNC 및 로봇 컨트롤러에 대한 FANUC의 플러그인 모듈을 포함합니다.

• 4축 변수(A20B-3300-0392를 포함하여) 단일 FSSB 체인에서 최대 4 개의 제어 축을 가진 기계를 서비스합니다.
• 6축 변수5축 또는 6축 구성을 사용
• 8축 변수단일 모듈에서 가장 높은 축 수를 제공합니다.

A20B-3300 시리즈의 모든 모듈은 모델 B 메인 보드에 동일한 플러그인 형식을 공유합니다. 축 셀 구성 사이에는 교환 할 수 없습니다.

주요 사양

FAQ

Q1: CNC는 이 모듈에 의해 관리되는 축에 서보 알람 360 또는 361을 보여줍니다. 첫 번째 진단 단계는 무엇입니까?

경보 360/361는 FSSB 통신 오류입니다. A20B-3300-0392를 주 보드에 있는 슬롯에 다시 배치하십시오. 가장 흔한 원인은 경위 연결 장치 접촉입니다.다음 FSSB 광섬유 케이블을 검사 모듈의 광 연결 장치에서 체인 첫 번째 세르보 증폭기손상되거나 오염된 섬유 끝면은 그 사슬의 모든 축에서 동시에 통신을 끊습니다.

Q2: A20B-3300-0392는 같은 CNC에서 이전 모델 A 서보 모듈을 대체합니까?

A 모델과 B 모델 CNC 시스템은 물리적으로 다른 메인 보드 아키텍처를 사용합니다. A 모델 보드는 다른 플러그인 형식을 사용합니다.A20B-3300-0392는 모델 B (i-B 시리즈) 메인 보드에 특이합니다.주문하기 전에 CNC가 모델 B 버전인지 확인해

Q3: 보드가 검사용으로 제거되었습니다. 다시 설치 한 후에 다시 시작해야합니까?

A20B-3300-0392는 CNC 매개 변수를 저장하지 않습니다. 모든 축 매개 변수는 CNC의 FROM / SRAM에 있습니다. 재설치 후, CNC는 전원을 켜면 정상적으로 매개 변수를 읽습니다.재시작 단계가 필요하지 않습니다..

Q4: 6축 기계는 A20B-3300-0392 (4축 모듈) 을 사용합니다. 추가 축은 어떻게 제어됩니까?

6축 기계에는 나머지 축을 다루기 위해 두 번째 서보 모듈 (또는 다른 4축 보드 또는 2축 모듈) 이 장착되어 있습니다.두 모듈은 같은 모델 B 본 보드에 각각 슬롯에 설치 될 수 있습니다.각각의 FSSB는 자신의 섬유 광망 체인을 가지고 있으며, 지정된 축에 대한 세르보 증폭기와 연결됩니다.

Q5: 대체 A20B-3300-0392는 어디서 얻나요?

FANUC 후품 시장은 A20B-3300 시리즈 모듈에 대한 교환 재고를 보유하고 있습니다. 전문 FANUC CNC 수리 회사는 테스트 된 교환 장치를 제공합니다. 즉각적인 수리를 필요로하는 모델 B 제어 장치에 대해전체 시스템 테스트 리그를 갖춘 회사는 출하 전에 16i/18i/21i 플랫폼에서 모듈의 기능을 확인할 수 있습니다..
