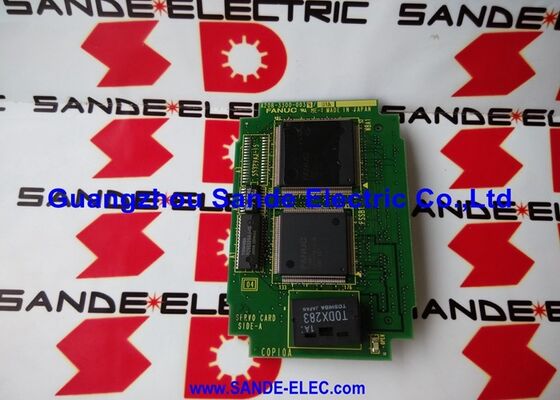

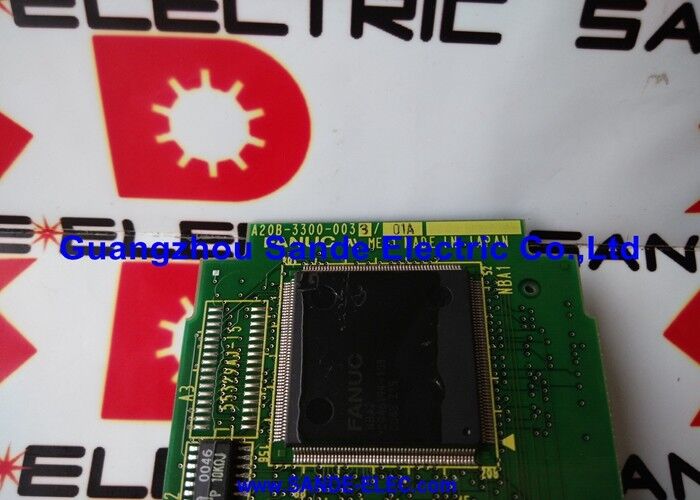

| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-3300-0033 |
현대 FANUC CNC 시스템에서의 서보 통신은 광섬유를 통해 이동합니다. 이유는 전기 소음입니다. 서보 드라이브 캐비닛에는 다음과 같은 것이 있습니다.
이 환경에서는 위치 명령 신호를 운반하는 구리 케이블이 취약합니다. 세르보 명령 와이어에 부착되는 모든 소음은 위치 명령에 소음을 추가하여 다음 오류를 발생시킵니다.속도 파동, 가공된 작업 조각의 표면 마감이 감소합니다.
광섬유 전송은 전자기 간섭에 완전히 면역됩니다. FSSB 광섬유 링크는 구리 케이블 대안과 동일한 위치 명령과 인코더 피드백 데이터를 전달합니다.하지만 빛 신호는 전자기장에 의해 연결될 수 없습니다.. The A20B-3300-0033 generates the FSSB optical transmission signals and processes the returning optical feedback signals — bringing this noise immunity directly into the servo communication for the two controlled axes.
| 매개 변수 | 가치 |
|---|---|
| 인터페이스 | FSSB (광섬유) |
| 축 채널 | 2 |
| 호환성 | FANUC 16i, 18i, 21i (모델 A/B) |
| 종류 | 플러그인 서보 카드 |
| 시리즈 | A20B-3300 |
A20B-3300-0033는 하나의 플러그인 카드에서 정확히 2 개의 FSSB 채널을 제공합니다. 용량은 가장 일반적인 구성과 직접 일치합니다.
2축 회전 중심 (X 및 Z):하나의 A20B-3300-0033가 두 축을 제어합니다. 간단한 CNC 턴의 완전한 서버 인터페이스는 이 단 하나의 카드에 들어갑니다.
더 큰 시스템의 2축:4축 가공 센터의 경우, A20B-3300-0033은 첫 두 축 (일반적으로 X와 Y) 을 처리하고, 두 번째 카드는 Z와 네 번째 축을 처리합니다.각 카드는 자신의 FSSB 채널에서 독립적으로 작동.
5축 CNC의 첫 2 축:첫 번째 A20B-3300-0033는 축 1과 2를 포함합니다; 추가 카드는 필요에 따라 다른 축으로 확장됩니다.
플러그인 아키텍처는 축 수확을 간단하게 만듭니다. 카드 추가로, CNC는 같은 메인 보드에 두 개의 FSSB 세르보 채널을 더 얻습니다.
FSSB 통신 경보 두 제어 축:FANUC 18i 회전 센터는 X축과 Z축 모두에서 동시에 FSSB 통신 경보를 생성합니다. 세르보 드라이브와 모터 모두 독립적으로 올바르게 테스트합니다.A20B-3300-0033 서보 카드가 오류로 확인됩니다교체하면 양쪽 축에서 FSSB 통신이 회복됩니다.
시스템 확장:2축 21i CNC는 4축 작동을 위해 재구성됩니다. 두 번째 A20B-3300-0033은 기존 카드 옆에 메인 보드에 설치됩니다.새로운 축 구성에 필요한 두 개의 추가 FSSB 채널을 제공하는.
Q1: A20B-3300-0033은 Alpha-i FSSB형 증폭기 이외의 세르보 드라이브에 연결할 수 있습니까?
A20B-3300-0033는 FANUC의 FSSB 광섬유 프로토콜을 사용하며, FANUC Alpha-i 및 Beta-i 서보 앰플리퍼에 FSSB 입력 포트가 장착되어 있습니다.타입 A 또는 타입 B 시리즈 인터페이스를 사용하는 오래된 알파 시리즈 증폭기는 FSSB 호환성이 없으며 A20B-3300-0033에 연결할 수 없습니다.이 카드를 장착하기 전에 servo 드라이브의 인터페이스 유형을 확인합니다.
Q2: FSSB 노드 주소는 어떻게 다이지 체인의 각 세르보 증폭기에 할당됩니까?
FSSB 주소 할당은 CNC 매개 변수 설정과 결합된 광섬유 사슬의 증폭기의 물리적 순서로 정의됩니다.체인 첫 증폭기는 일반적으로 가장 낮은 주소를 취합니다.후속 증폭기는 순서대로 더 높은 주소를 취합니다. CNC (FSSB 설정 화면) 의 FSSB 구성 매개 변수는 증폭기의 수와 축 할당을 정의합니다.A20B-3300-0033 교체 장착 후, 기존의 FSSB 매개 변수는 CNC의 SRAM에 남아 있고 전원을 켜면 자동으로 통신을 재설정해야 합니다.
Q3: 두 개의 A20B-3300-0033 카드 (4축) 를 가진 시스템이 하나의 카드가 고장 났을 경우 작동 할 수 있습니까?
한 A20B-3300-0033가 고장 났을 때, 그 카드의 FSSB 채널의 두 축만이 알람을 생성합니다. 다른 카드와 두 축은 정상적으로 작동합니다. CNC 구성에 따라,기계가 고장난 카드가 교체되는 동안 나머지 작업 축을 사용하여 제한된 작업을 수행 할 수 있습니다.이 부분 작동은 PMC 사다리가 일부 축을 억제하는 기계 주기의 실행을 허용하는지 여부에 달려 있습니다.
Q4: 광섬유 케이블은 특별한 취급이나 유지보수가 필요합니까?
FSSB 섬유 케이블은 날카로운 곡선, 좁은 반지름 라우팅 및 기계적 손상으로부터 보호되어야 합니다. 적용되는 케이블 유형에 대한 최소 곡선 반지름은 FANUC 연결 설명서에 명시되어 있습니다.커넥터 끝면은 깨끗하게 유지해야합니다. 광적 커넥터면의 오염은 빛 신호를 약화시킵니다.FSSB 통신 오류를 검사 할 때 A20B-3300-0033 카드 옆에 섬유 케이블과 커넥터 상태를 확인하십시오.
Q5: A20B-3300-0033는 i 세대 CNC에 특이합니까? 아니면 0i-D 또는 30i 시스템과 함께 사용할 수 있습니까?
A20B-3300-0033는 FANUC 시리즈 16i, 18i 및 21i (모델 A 및 B) 에 대해 확인됩니다.다른 CNC 세대는 다른 서버 카드 변종을 사용합니다 0i-D 및 30i 플랫폼은 다른 메인 보드 하드웨어를 사용하며 자신의 특정 서버 카드를 필요로합니다.A20B-3300-0033는 16i/18i/21i 세대의 올바른 카드이며 0i-D 또는 30i 서보 카드와 교환 할 수 없습니다.
