| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2101-0711 |
부품 번호: A20B-2101-0711
제조사: FANUC Corporation (일본)
제품 카테고리: PCB — Beta-i SVSP 서보/스핀들 증폭기 제어 보드
시리즈: A20B-2101

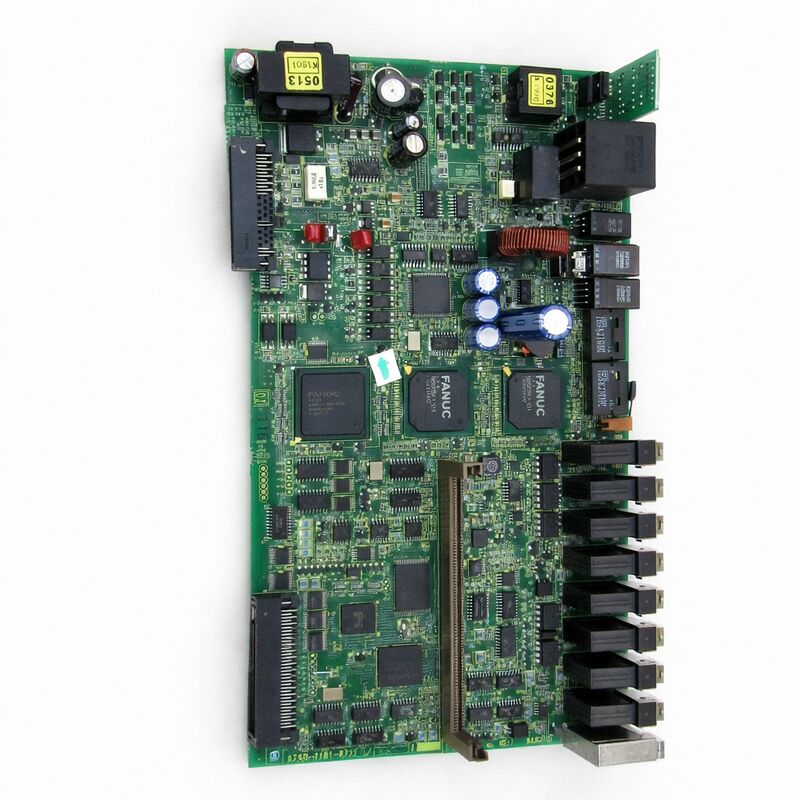

FANUC A20B-2101-0711은 FANUC의 Beta-i SVSP 통합 서보 및 스핀들 증폭기용 제어 인쇄 회로 기판입니다.SVSP(서보 및 스핀들)는 서보 축 제어와 스핀들 구동 기능을 단일 모듈로 통합한 컴팩트한 증폭기 장치입니다. 이는 별도의 Alpha-i 서보 및 스핀들 증폭기 스택이 과도한 소형 및 중형 CNC 공작 기계에서 캐비닛 공간과 배선 복잡성을 줄이는 접근 방식입니다.A20B-2101-0711은 SVSP 장치의 지능 계층입니다.
이 보드는 증폭기가 작동하는 데 필요한 모든 제어 로직 기능을 처리합니다. CNC로부터 FSSB 광섬유 버스를 통해 속도 및 토크 명령을 수신하고, 전력 변환 회로를 관리하며, 모터 권선에서 전류 피드백을 모니터링하고, 고주파에서 전류 제어 루프를 실행하며, 드라이브 상태, 경보 코드 및 엔코더 피드백을 CNC로 보고합니다.
모터 전류를 실제로 스위칭하는 트랜지스터 브리지 및 정류기인 전력단은 증폭기의 별도 섹션입니다.
A20B-2101-0711 제어 보드는 전력단에 무엇을 해야 하는지 지시하고 올바르게 수행하는지 모니터링합니다.
이 보드는 FANUC의 Beta-i 서보 증폭기 제품군용 제어 PCB를 포함하는 A20B-2101 시리즈의 일부입니다.
Beta-i 제품군은 더 큰 Alpha-i 시리즈와 다른 증폭기 아키텍처를 사용합니다. 경제적이고 컴팩트한 FANUC 드라이브 라인업을 위해 설계되었으며, 선반, 수직 머시닝 센터 및 축 하중이 더 높은 전류의 Alpha-i 드라이브를 필요로 하지 않는 유사한 기계의 소형 서보 모터 및 스핀들 모터에 전력을 공급합니다.
주요 사양
매개변수
| 호환 증폭기 | FANUC Beta-i SVSP (통합 서보/스핀들) |
|---|---|
| 보드 기능 | 드라이브 제어 로직 — 명령 수신, 전류 루프, 피드백, 경보 |
| CNC 인터페이스 | FSSB 광섬유 직렬 서보 버스 |
| 모터 유형 | Beta-i 서보 모터, Beta-i 스핀들 모터 |
| 시리즈 | A20B-2101 |
| 상태 | 사용 가능 — 리퍼비시, 테스트 완료 |
| 원산지 | 일본 |
| Beta-i SVSP 아키텍처 | SVSP 증폭기 개념은 컴팩트 CNC 공작 기계의 실질적인 제약인 캐비닛 공간을 해결합니다. |
Beta-i SVSP는 서보 및 스핀들 드라이브를 하나의 모듈로 통합하며, 일반적으로 2개 또는 3개의 서보 축과 스핀들용으로 구성됩니다. A20B-2101-0711 제어 보드는 이 다기능 구성을 단일 PCB에서 관리합니다.
이 보드는 SVSP가 처리하는 모든 서보 축에 대한 CNC의 FSSB 명령과 스핀들 섹션에 대한 직렬 스핀들 명령을 수신하고 그에 따라 전력단을 조정합니다.
이 통합은 효율적이지만 종속성을 만듭니다. 제어 보드가 고장나면 해당 SVSP 장치에서 제공하는 모든 드라이브 기능이 동시에 중지됩니다.
하나의 SVSP를 통해 실행되는 두 개의 서보 축과 스핀들이 있는 기계는 단일 A20B-2101-0711 보드가 고장나면 모든 축 이동 및 스핀들 제어를 잃게 됩니다. 따라서 생산 복원을 위해 교체 보드를 신속하게 확보하는 것이 중요합니다.
제어 보드 고장 — 예상되는 상황
A20B-2101-0711은 지속적인 자체 모니터링을 수행합니다. 과전류, 과전압, 엔코더 오류, 열 과부하 또는 FSSB 통신 실패와 같은 오류 조건을 감지하면 CNC의 경보 화면과 일반적으로 SVSP 증폭기의 전면 패널에 있는 7세그먼트 LED 디스플레이에 표시되는 경보 코드를 생성합니다.
SVSP 전면 패널에 표시되는 드라이브 장치 경보 깜박임 LED 코드는 FANUC Beta-i 증폭기 경보 코드 목록과 교차 참조해야 합니다. 전원이 켜진 직후, 모터가 움직이기 전에 발생하는 코드는 모터 또는 케이블 오류보다는 보드 수준의 오류를 나타내는 경우가 많습니다.
동시 다축 고장은 특히 강력한 지표입니다. 개별 축 오류는 일반적으로 해당 축의 모터 또는 케이블 문제를 가리킵니다.하나의 SVSP에서 제공하는 모든 축에서 동시에 경보가 표시되면 SVSP의 제어 보드가 가장 가능성이 높은 공통 원인입니다.
자주 묻는 질문Q1: SVSP 증폭기의 LED 디스플레이에 전원이 켜진 후 기계가 움직이기 전에 깜박이는 경보 코드가 표시됩니다. 오류 조사는 어디서 시작해야 합니까?
LED 코드를 유지 보수 설명서의 FANUC Beta-i SVSP 경보 목록과 교차 참조하십시오.0x 또는 1x 범위의 코드는 일반적으로 전원 공급 장치 또는 주 회로 문제를 나타냅니다. 3x, 4x 또는 5x 범위의 코드는 제어 보드 문제 또는 FSSB 통신 문제를 더 자주 나타냅니다.
FSSB 관련 코드의 경우 먼저 SVSP의 COP 커넥터에 있는 모든 광섬유 연결을 확인하십시오.
Q2: A20B-2101-0711을 전체 SVSP 증폭기 장치를 교체하지 않고 교체할 수 있습니까?
예. 제어 보드는 SVSP 증폭기 내에서 별도의 현장 교체 가능한 구성 요소입니다. 이 보드는 증폭기 하우징 내부에 장착되며 내부 커넥터를 통해 전력단 회로에 연결됩니다.
적절한 ESD 예방 조치를 취하고 증폭기에 전원이 공급되지 않은 상태에서 제어 보드를 제거하고 교체할 수 있습니다.
교체 후 CNC 서보 매개변수가 모터 및 축 구성에 대해 올바르게 유지되는지 확인하십시오. 이 매개변수는 증폭기 보드가 아닌 CNC의 SRAM에 저장되므로 다른 하드웨어 변경이 이루어지지 않은 한 손실되지 않습니다.
Q3: 교체용 A20B-2101-0711을 설치한 후 모든 축에서 SV401 경보가 표시됩니다. 가장 가능성이 높은 원인은 무엇입니까?
SV401은 서보 증폭기가 준비되지 않았음을 나타냅니다. 제어 보드 교체 후 모든 축에서 즉시 SV401이 발생하는 가장 일반적인 원인은 FSSB 광섬유 연결입니다.
보드 교체 중에 새 보드의 COP 커넥터에 있는 광섬유 케이블이 완전히 다시 장착되지 않았을 수 있습니다.
전원을 끄고 각 광섬유 커넥터를 검사하고 다시 장착하여 각 커넥터가 완전히 삽입되고 잠겼는지 확인하십시오.
FSSB 광섬유가 올바르게 확인되었고 경보가 지속되면 CNC의 FSSB 매개변수 구성이 증폭기의 축 할당과 일치하는지 확인하십시오.
Q4: A20B-2101-0711은 특정 SVSP 전력 등급에 맞춰야 합니까, 아니면 Beta-i SVSP 범위 전체에서 보편적입니까?
다른 SVSP 전력 등급(예: SVSP-20/20/20/40, SVSP-20/20/40-11 등)은 A20B-2101 제품군 내에서 다른 제어 보드 변형을 사용할 수 있습니다.
제어 보드의 펌웨어 및 하드웨어 구성은 제어하는 특정 증폭기 유형에 맞춰집니다.
교체용 제어 보드를 주문하기 전에 정확한 SVSP 증폭기 모델 번호를 확인하고 교체 보드의 부품 번호가 해당 증폭기 모델에 적합한지 확인하십시오. 잘못된 제어 보드를 사용하면 잘못된 작동이나 시동 시 즉각적인 경보가 발생할 수 있습니다.
Q5: SVSP는 제어 보드가 고장 나기 전에 몇 년 동안 서비스에서 작동했습니다. Beta-i SVSP 제어 보드 고장의 일반적인 원인은 무엇입니까?
전해 커패시터의 열화는 가장 일반적인 노화 관련 원인입니다. 높은 주변 온도(공작 기계 전기 캐비닛에서 흔한 조건)에서 작동하는 증폭기의 제어 보드는 더 시원한 환경의 보드보다 더 빨리 노화됩니다.
전력 조절 회로의 커패시터는 수년간의 서비스로 인해 건조되어 전압 조절이 실패하고 보드가 완전히 고장 나기 전에 다른 오류 유형을 모방하는 경보를 트리거합니다. 다른 원인으로는 냉각수 미스트 유입으로 인한 커넥터 접점 부식 및 전원 공급 장치의 간헐적인 과도 전압 이벤트가 있습니다.
캐비닛 냉각 필터의 정기적인 검사와 적절한 환기 보장은 제어 보드의 서비스 수명을 크게 연장합니다.
