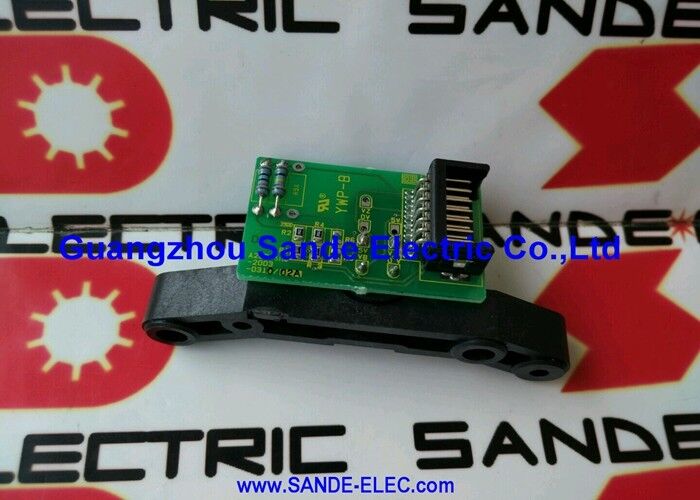

| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2003-0310 |
The FANUC Alpha and Alpha-i spindle motor's MI sensor (Magnetic sensor with Index) or MIZ sensor (Magnetic sensor with Index and Z-phase) provides the spindle amplifier with the feedback it needs for three distinct functions:
스핀드 속도 조절:연속적인 속도 펄스 계산은 실제 스핀드 속도를 제공합니다. 스핀드 증폭기는 몇 밀리 초마다 CNC 명령 속도와 비교합니다.각종 절단 부하에서 프로그래밍 속도를 유지하기 위해 모터 전류를 조정하는 것.
스핀드 방향:CNC는 도구 변경 전에 스핀드를 특정 각 위치로 회전하도록 명령합니다. 센서의 I (인덱스) 펄스는 절대 각 참조를 제공합니다.증폭기는 오리엔테이션 위치에 도달하고 유지하기 위해 이 참조에서 인코더 단계를 계산.
딱딱한 탭:딱딱한 터핑은 스핀들 회전과 Z축 피드 레이트 사이의 정확한 단계 잠금 동기화를 요구합니다. The sensor's real-time angular feedback allows the CNC to compute the Z-axis position command from the spindle angle at every interpolation cycle — maintaining the precise pitch ratio required for accurate threads.
| 매개 변수 | 가치 |
|---|---|
| 호스트 단위 | A860-2100-V001 |
| 기능 | MI/MIZ 센서 신호 조건 |
| 스핀드 모터 | 알파 및 알파-i 시리즈 |
| 출력 | 속도 펄스, I 펄스 (인덱스), Z 단계 |
| 신청서 | 속도 조절, 오리엔테이션, 딱딱한 터킹 |
실패한 A20B-2003-0310가 스핀드의 피드백을 방해합니다.
SP 경보 07 (속도 피드백 오류):스핀드 증폭기는 속도 피드백 신호가 없거나 불가능한 것을 감지합니다. 스핀드가 실행하도록 명령되면 이 알람이 켜집니다.
오리엔테이션 실패:지표 펄스는 부재하거나 손상되어 있다. 스핀드는 지향 참조를 찾기 위해 무한히 회전한다. CNC는 지향 타임아웃을 생성한다.
딱딱한 터킹 오류:단계 동기화 고장 ∙ 잘못된 스레드 피치 또는 CNC 동기화 경보 taping 사이클 동안.
온도와 상관되는 간헐적 경보:PCB는 냉동 시동에서 올바르게 작동 할 수 있지만 스핀드 모터 영역이 뜨면 실패 할 수 있습니다. 센서 집합의 열 분해 된 용매 관절 또는 구성 요소의 특징입니다.
SP-07 경보 진단가공 센터는 스핀드 시작에 SP-07를 생성합니다. 모터 와일링, 케이블 및 증폭기 피드백 입력 모두 올바르게 테스트됩니다. A860-2100-V001 픽업 단위가 식별됩니다.내부에 A20B-2003-0310 PCB를 교체하면 경보가 제거됩니다..
오리엔테이션 오류 CNC 톱니:회전 센터가 실패하면 도구 변경 작업 스핀 들은 방향을 잡지 못합니다. 픽업 유닛의 I- 펄스는 없습니다. A20B-2003-0310 교체로 방향 지수가 복원됩니다.
Q1: A20B-2003-0310은 전체 A860-2100-V001 단위입니까? 아니면 내부 PCB 만입니까?

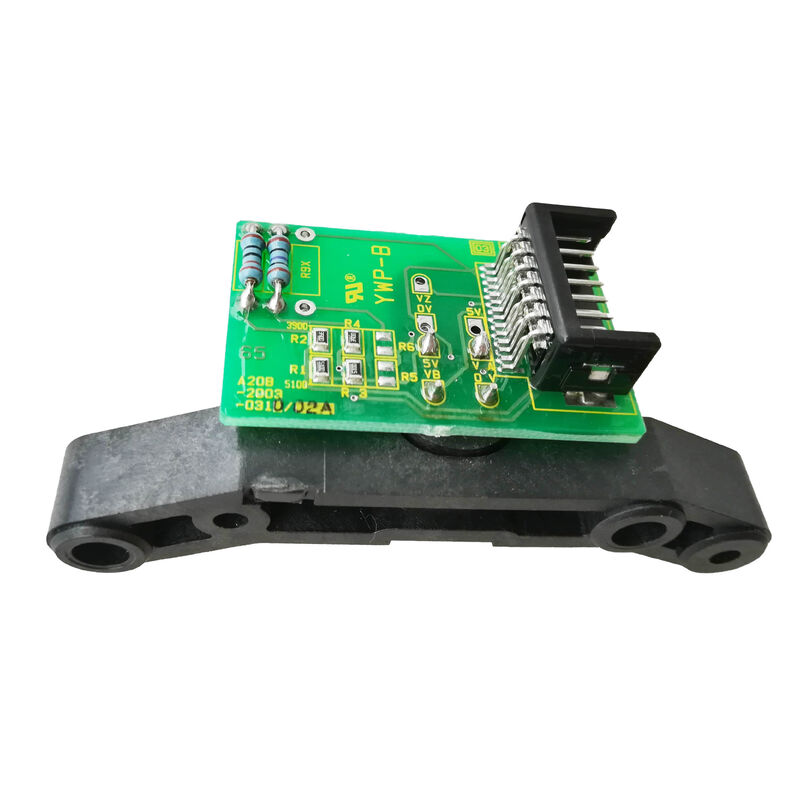

A20B-2003-0310은 전체 장치 안의 PCB입니다. A860-2100-V001은 전체 어셈블리 (하우싱, 센서 요소 및 PCB) 입니다.기계적 하우스와 센서 요소가 손상되지 않았지만 전자 장치가 고장 났다면, A20B-2003-0310는 특정 대체 부품입니다.
Q2: MI와 MIZ 센서의 차이점은 무엇입니까?
MI 센서는 오리엔테이션 참조를 위해 회전당 속도 펄스와 하나의 인덱스 (I) 펄스를 제공합니다.MIZ 센서는 Z-fase 출력을 추가합니다. 더 정확한 절대 각색 위치를 요구하는 응용 프로그램에서 사용되는 더 높은 해상도의 위치 참조A860-2100-V001 피커 유닛은 둘 다; A20B-2003-0310 PCB는 두 가지 신호 유형을 처리합니다.
Q3: A20B-2003-0310은 알파와 알파-i 스핀드 모터와 함께 작동합니까?
예. 사용자 설명은 명시적으로 확인합니다: "ALPHA & ALPHA-I 스핀들 모터". 두 스핀들 모터 세대는 MI / MIZ 피드백을 위해 A860-2100-V001 픽업 유닛과 A20B-2003-0310 PCB를 사용합니다.
Q4: A20B-2003-0310은 픽업 유닛 밖에서 벤치 테스트 할 수 있습니까?
PCB는 출력을 생성하기 위해 센서 요소 입력 신호가 필요합니다. 단독으로 의미있게 테스트 할 수 없습니다. 가장 실용적인 진단 방법은 대체입니다.잘 알려진 좋은 예로 픽업 단위 또는 PCB를 교체하고 스핀드 알람이 명확한지 관찰. 교체 후에도 알람이 지속되면 결함은 피드백 체인 (케이블 무결성, 목표 디스크 상태, 증폭기 피드백 입력 회로) 의 다른 곳에 있습니다.
Q5: A20B-2003-0310과 함께 어떤 목표 디스크 상태를 확인해야 합니까?
센서 PCB를 교체하기 전에 스핀드 모터 샤프트의 목표 디스크를 손상, 오염 (유 축적 또는 금속 잔해) 또는 센서 요소와의 잘못된 공기 격차에 대해 검사하십시오.오염되거나 손상된 목표 디스크는 센서 PCB가 수정 할 수없는 불규칙한 펄스 패턴을 생성 할 수 있습니다이상 상태가 발견되면 대상 디스크를 청소하거나 교체합니다.
